11.13.3. Колесный цилиндр задних тормозов

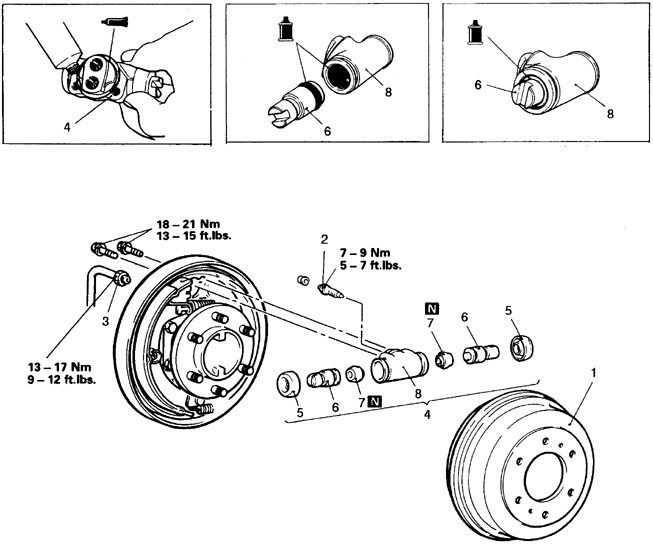

ОБЩИЕ СВЕДЕНИЯ

1. Барабан

2. Штуцер для прокачки

3. Штуцер трубки тормоза

4. Цилиндр

5. Чехол

6. Поршень

7. Уплотнитель поршня

8. Цилиндр

Проверка

Отверните край чехла колесного цилиндра и осмотрите его изнутри. При обнаружении любых следов, указывающих на просачивание жидкости под пылезащитным чехлом, цилиндр замените.

1. Снимите барабаны и колодки (см. подраздел 11.13.1, подраздел 11.13.2).

2. Подставьте поддон, отверните штуцер и заглушите трубку и отверстие в цилиндре.

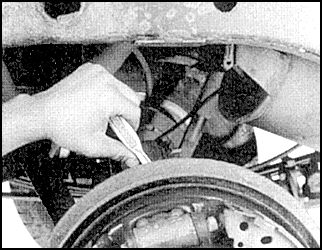

3. Отсоедините трубку, отверните болты крепления.

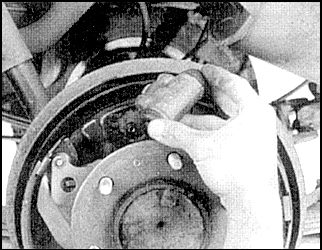

4. Снимите цилиндр.

5. Установка выполняется в обратном порядке.

6. Затяните болты крепления с моментом 18 Н.м.

1. Со снятого цилиндра осторожно удалите пылезащитные чехлы и достаньте поршни.

2. Проверьте состояние деталей, наличие на цилиндре царапин и следов коррозии.

3. Проверьте зазор между поршнем и цилиндром. Если зазор превышает 0,15 мм, то цилиндр в сборе замените.

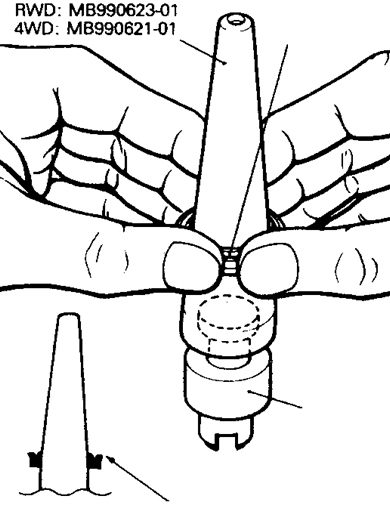

4. При сборке оденьте на поршни новые уплотнители с помощью конуса MB990621-01, предварительно смазав уплотнитель и конус смазкой из ремкомплекта или тормозной жидкостью.

5. Дальнейшая сборка выполняется в обратном порядке.

6. Прокачайте гидропривод тормозов.
