11.17. Гидромодуль

ОБЩИЕ СВЕДЕНИЯ

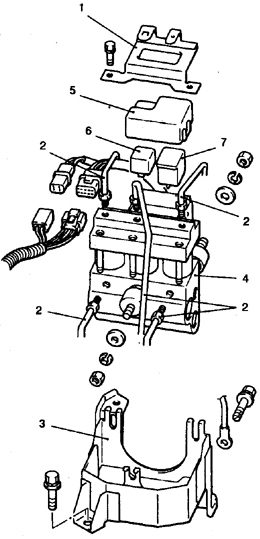

Гидромодуль ABS-системы
11.17. Гидромодуль

1. Кронштейн блока реле
2. Трубка
3. Кронштейн модуля
4. Модуль
5. Крышка блока реле
6. Реле клапанов
7. Реле электродвигателя насоса

Гидромодуль смонтирован в моторном отсеке на правом брызговике, рядом с перегородкой.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Слейте жидкость из гидропривода тормозов.
3. Отверните винты и снимите верхний кронштейн разъемов и релейного блока.
4. Отверните штуцера, отсоедините и немедленно заглушите 5 трубок.
5. Отсоедините от модуля разъемы.
6. Отверните болты и снимите модуль с кронштейном, учитывая значительный вес агрегата.
7. Снимите крышку блока реле, реле клапанов и электродвигателя насоса. Дальнейшая разборка модуля запрещается.
8. Установка выполняется в обратном порядке.
9. Штуцера трубок затяните с моментом 15 Н.м.
10. Удалите воздух из гидропривода.
11. Проверьте работу системы в автосервисе.
