11.18. Датчик перегрузки

ОБЩИЕ СВЕДЕНИЯ

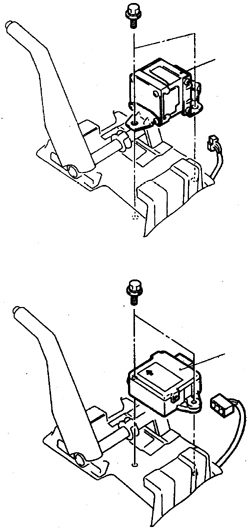

Датчик перегрузки до 1993 г. (вверху) и с 1994 г.
11.18. Датчик перегрузки

Датчик смонтирован рядом с рычагом ручного тормоза.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите заднюю напольную панель.
3. Отсоедините от датчика разъем, отверните 2 болта и снимите датчик.
4. После установки датчика проверьте работу системы в автосервисе.

БЛОК УПРАВЛЕНИЯ

11.18. Датчик перегрузки

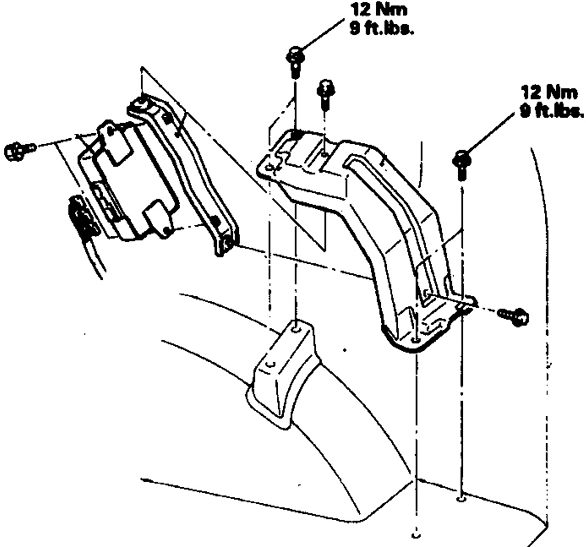

Блок управления смонтирован на брызговике, находится под задней правой панелью.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите третье сиденье (если предусмотрено).
3. Снимите правую панель в нижней части заднего отсека (см. подраздел 12.26).
4. Отверните 4 винта и снимите большой кронштейн.
5. Отверните 2 винта, отсоедините разъем и снимите блок управления с малым кронштейном.
6. Установка выполняется в обратном порядке.
