11.2. Вакуумный усилитель тормозов

ОБЩИЕ СВЕДЕНИЯ

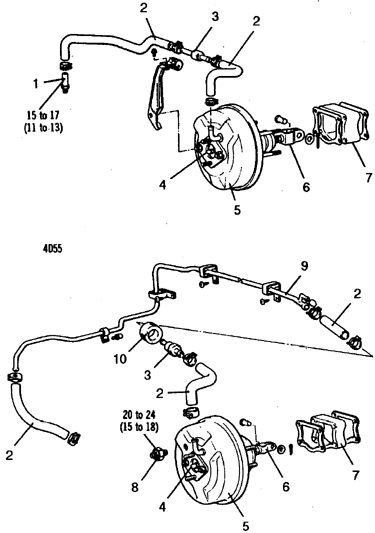

Вакуумный усилитель тормозов (1983-96) для двигателей G63В и G54В (вверху) и для дизеля
11.2. Вакуумный усилитель тормозов

1. Переходник
2. Шланг
3. Контрольный клапан
4. Толкатель
5. Усилитель тормозов
6. Вилка штока
7. Дистанционная проставка
8. Вакуумный переключатель
9. Трубка
10. Втулка

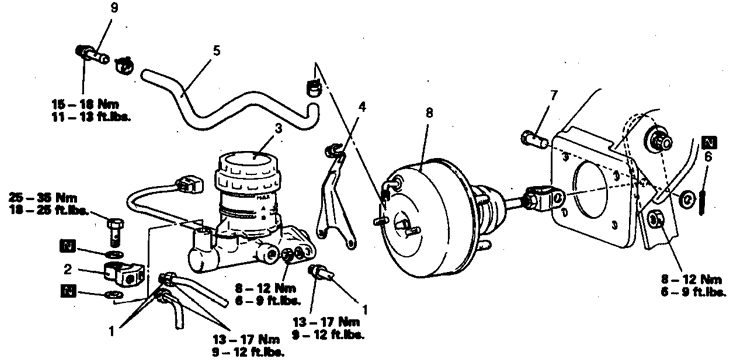

Вакуумный усилитель тормозов (1987-98)
11.2. Вакуумный усилитель тормозов

1. Штуцер
2. Разъем
3. Главный цилиндр
4. Кронштейн
5. Шланг
6. Шплинт
7. Ось
8. Усилитель тормозов
9. Переходник

Проверка герметичности
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Запустите двигатель и спустя 1 мин остановите.
2. Нажмите несколько раз на педаль тормоза, – ход педали должен уменьшаться с каждым нажатием. В противном случае усилитель негерметичен.

Проверка работы
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите несколько раз на педаль тормоза.
2. Нажмите слегка на педаль тормоза и запустите двигатель, – педаль должна "уйти" к полу.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно отсоедините от усилителя тормозов вакуумный шланг 2.
2. Снимите главный цилиндр.
3. Отсоедините шток усилителя от педали.
4. Отверните болты и гайки крепления усилителя к перегородке моторного отсека и снимите усилитель, снимите прокладки и дистанционную проставку.
5. Установка выполняется в обратном порядке.
6. Затяните все соединения в соответствии с требуемыми моментами.
