11.5. Снятие и установка педали

ОБЩИЕ СВЕДЕНИЯ

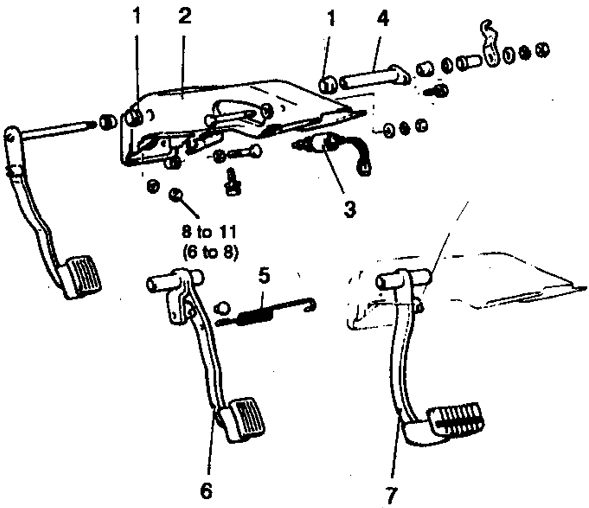

1. Втулка

2. Кронштейн

3. Выключатель

4. Тяга

5. Пружина

6. Педаль (МКПП)

7. Педаль (АКПП)

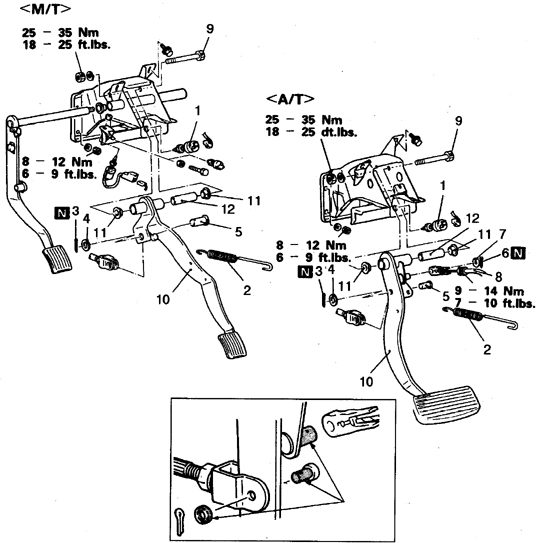

1. Выключатель

2. Пружина

3, 6. Шплинт

4, 7. Шайба

5. Ось

8. Трос

10. Педаль

11. Втулка

12. Распорная втулка

М/Т – для МКПП

А/Т – для АКПП

А. Смазать

1. Отсоедините батарею от массы, снимите выключатель сигнала торможения, отсоедините пружину педали.

2. Расшплинтуйте и снимите ось педали.

3. Расшплинтуйте и отсоедините трос от трансмиссии (на а/м с АКПП).

4. Отверните гайку, достаньте болт и снимите педаль, при необходимости снимите втулки.

5. Установка выполняется в обратном порядке. Отрегулируйте педаль и выключатель (см. подраздел 11.3).

6. Затяните все соединения в соответствии с требуемыми моментами.

7. Отрегулируйте педаль и выключатель.
