12.11. Снятие и установка дверей

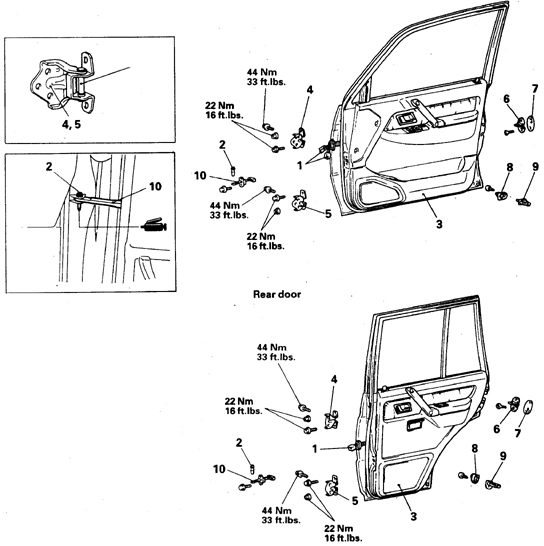

ОБЩИЕ СВЕДЕНИЯ

1. Разъем

2. Штифт

3. Дверь

4, 5. Петли

6. Фиксатор

7. Регулировочная пластина

8. Колпачок выключателя

9. Концевой выключателя

10. Ограничитель

1. Снимите облицовку проема двери.

2. Для доступа к проводам снимите облицовочную панель переднего брызговика.

3. Отсоедините все провода, ведущие к двери, и отведите в сторону.

4. Установите под дверь подпорку и очертите контуры петель.

5. Снимите накладки петель, удалите малый штифт ограничителя двери.

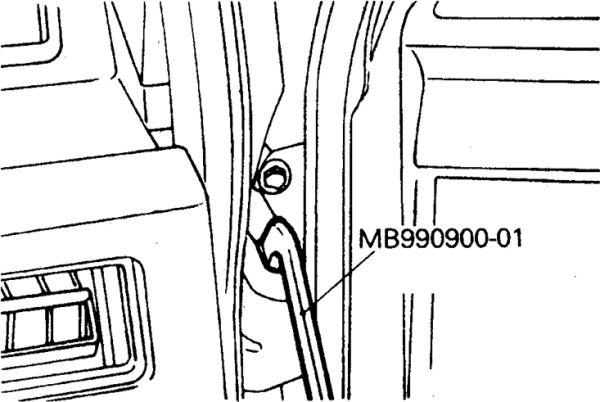

6. Отверните болты крепления петель к двери (помощник должен при этом удерживать дверь).

7. Вдвоем осторожно снимите дверь, не допуская потери регулировочных пластин под петлями. Запомните число и расположение пластин на каждой из петель.

8. Установка выполняется в обратном порядке.

9. Установите дверь по очерченным контурам, установите пластины в прежнем порядке.

10. Затяните крепления в соответствии с требуемыми моментами.

11. Отрегулируйте дверь (см. подраздел 12.12).

1. Снимите накладку порожка.

2. Снимите накладку средней стойки.

3. Отсоедините все провода, ведущие от стойки к двери, и отведите в сторону.

4. Установите под дверь подпорку и очертите контуры петель.

5. Удалите малый штифт ограничителя двери.

6. Отверните болты крепления петель к двери (помощник должен при этом удерживать дверь), вдвоем осторожно снимите дверь.

7. Установка выполняется в обратном порядке.

8. Установите дверь по очерченным контурам.

9. Затяните крепления в соответствии с требуемыми моментами.

10. Отрегулируйте дверь (см. подраздел 12.12).
