12.19. Передняя антенна

ОБЩИЕ СВЕДЕНИЯ

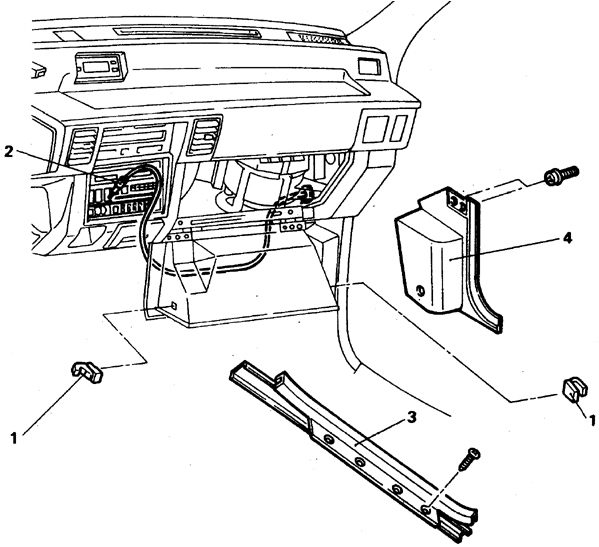

Типичное расположение антенного кабеля
12.19. Передняя антенна

1. Фиксатор ящика
2. Разъем
3. Накладка порожка
4. Облицовка нижней боковины салона

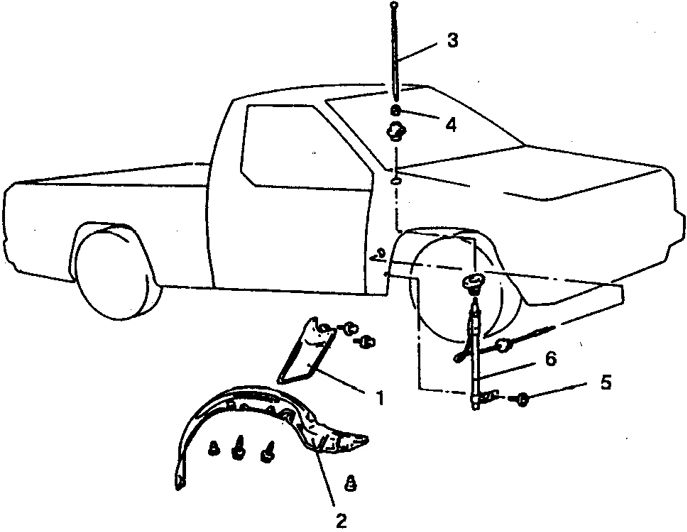

Типичное крепление антенны (1992-98)
12.19. Передняя антенна

1. Грязеотражатель
2. Защитная панель
3. Мачта
4. Гайка основания мачты
5. Винт основания
6. Основание мачты

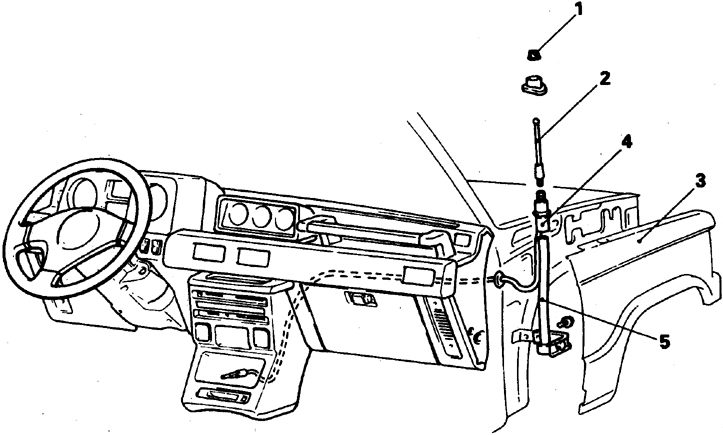

Доступ к основанию антенны
12.19. Передняя антенна

1. Гайка
2. Мачта
3. Крыло
4. Экран
5. Основание

На автомобилях 1983-91 гг. для доступа к основанию антенны надо снять переднее крыло.
Настоящая процедура определяет порядок замены кабеля в сборе с основанием антенны.
Мачту можно вывернуть из экрана основания и снять отдельно.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Чтобы достать кабель задней антенны, надо снять напольные секции, правое переднее и заднее сиденья, накладку боковины, накладку средней стойки, заднюю нижнюю панель, коврик и отсоединить кабель со стороны приемника и антенны.
2. Достаньте приемник и отсоедините антенный кабель.
3. Отожмите фиксаторы и снимите ящик для мелочей, в проеме ящика отсоедините защелки кабеля.
4. Отверните гайку нижнего основания антенны на крыле, выверните мачту антенны.
5. ЗНа автомобилях 1983-91 гг. снимите переднее крыло.
6. На автомобилях 1992-98 гг. снимите защитную панель колесной ниши.
7. Снимите верхнюю часть основания антенны (экран) и осторожно протяните кабель сквозь отверстие.
8. Если предусмотрен электропривод антенны, то отсоедините разъем привода.
9. Снимите основание антенны и электродвигатель (если предусмотрен).
10. Установка выполняется в обратном порядке.
