12.26. Облицовочные панели салона

ОБЩИЕ СВЕДЕНИЯ

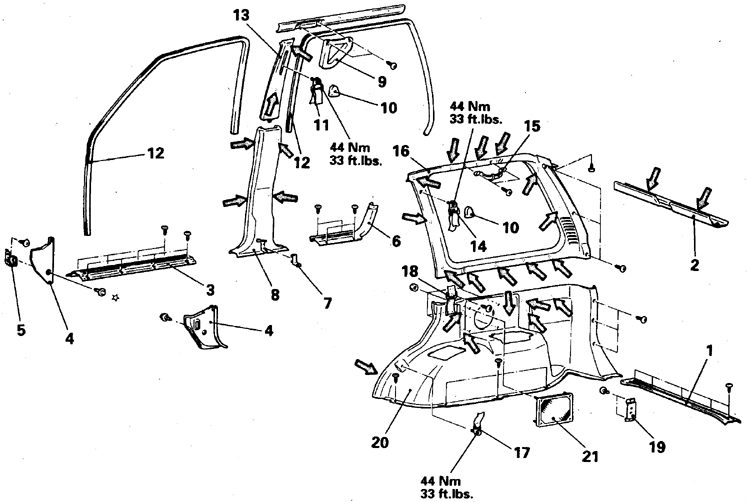

1. Задняя поперечная облицовка

2. Задняя накладка обивки потолка

3. Накладка переднего порожка

4. Правая боковая панель

5. Кронштейн

6. Накладка заднего порожка

7, 10. Крышки крепления ремня

8. Нижняя накладка

9. Ручка

11. Направляющая ремня

12. Уплотнитель

13. Верхняя накладка средней стойки

14. Направляющая ремня

15. Ручка

16. Накладка окна

17. Якорная пластина заднего ремня

18. Облицовка заднего ремня

19. Кронштейн лампы подсветки заднего отсека

20. Накладка брызговика

21. Облицовка динамика

(1) – направление установки защелки

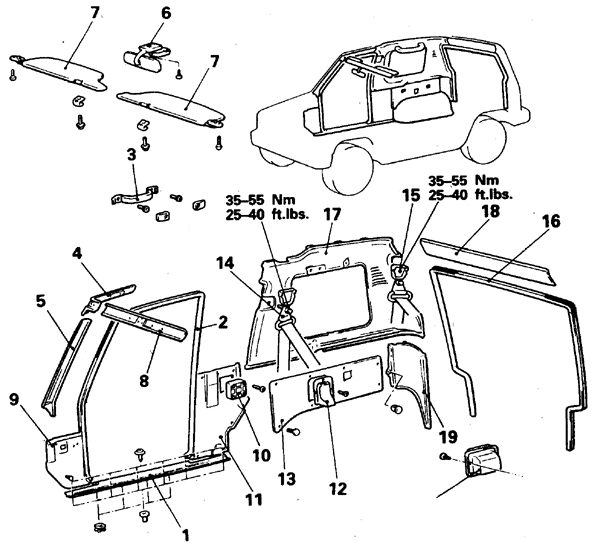

1. Накладка переднего порожка

2, 16. Окантовка дверного проема

3. Ручка

4, 8. Передняя накладка обивки потолка

5. Накладка передней стойки

6. Зеркало

7. Противосолнечный козырек

9. Правая боковая панель

10. Динамик

11. Накладка средней стойки

12. Крышка натяжителя ремня безопасности

13. Задняя облицовочная панель

14. Якорная пластина переднего ремня

15. Якорная пластина заднего ремня

17. Облицовка окна

18. Задняя накладка обивки потолка

19. Нижняя накладка задней стойки

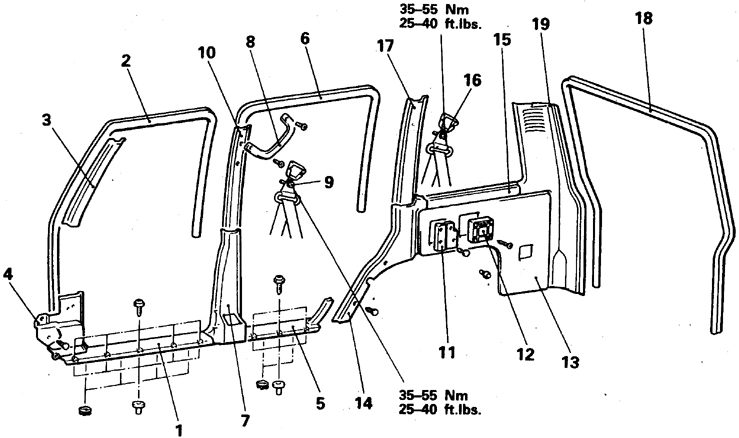

1, 5. Накладки порожка

2, 6, 18. Окантовка дверного проема (проема задней крышки)

3. Накладка передней стойки

4. Правая боковая панель

7, 10. Накладки средней стойки

8. Ручка

9, 16. Болт крепления ремня

11. Крышка натяжителя ремня безопасности

12. Динамик

13, 14, 15. Задние боковые облицовочные панели

17. Накладка стойки правой боковины

19. Накладка задней стойки

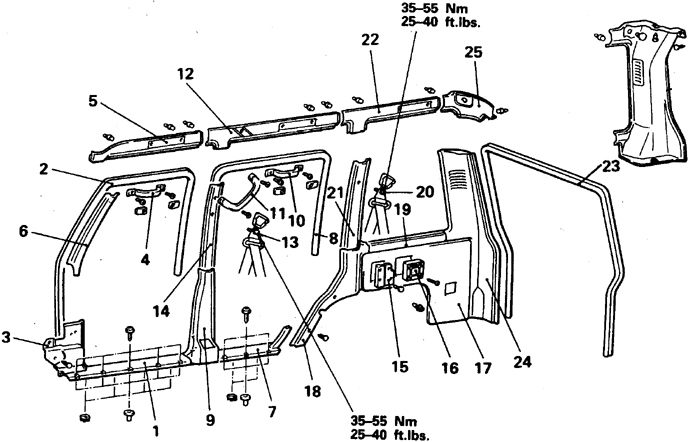

1, 7. Накладки порожка

2, 8, 23. Окантовка дверного проема (проема задней крышки)

3. Боковая панель

4, 10, 11. Ручка

5, 12, 22. Накладка обивки потолка

6. Накладка передней стойки

9, 14. Накладки средней стойки

13, 20. Болт крепления ремня

15. Крышка натяжителя ремня безопасности

16. Динамик

17, 19, 24. Задние боковые облицовочные панели

21. Накладка стойки задней боковины

Эти панели крепятся винтами или специальными защелками. Для удаления защелок выполните следующее.

1. Крестовой отверткой вдавите центральный стержень защелки примерно на 2 мм (не более !).

2. Достаньте защелку, потянув на себя.

3. При снятии удалите сначала все панели, кромки которых закрывают нужную панель, затем снимите саму панель.

4. При установке защелки вдавите стержень так, чтобы он был заподлицо с уплотнителем.
