12.28. Выключатель дверного замка

ОБЩИЕ СВЕДЕНИЯ

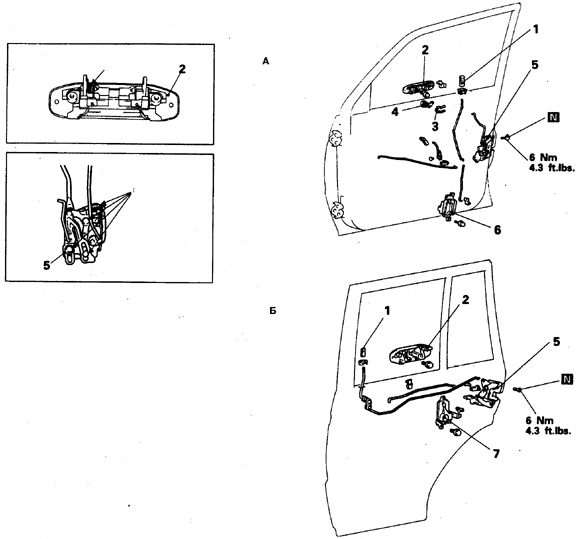

Дверной замок и рукоятка передней (вверху) и задней двери (на вставках – места смазки при сборке)
12.28. Выключатель дверного замка

1. Кнопка блокировки замка
2. Ручка
3. Скоба
4. Выключатель замка
5. Механизм замка
6, 7. Электропривод

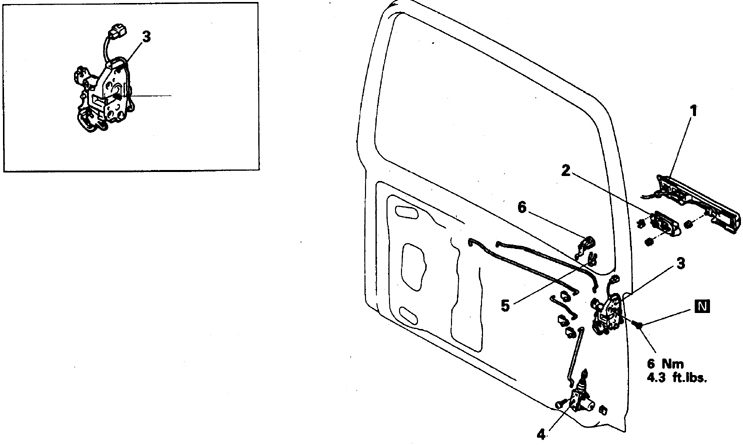

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)
12.28. Выключатель дверного замка

1. Облицовка фонаря подсветки номерного знака
2. Ручка
3. Механизм замка
4. Электропривод
5. Скоба
6. Выключатель замка

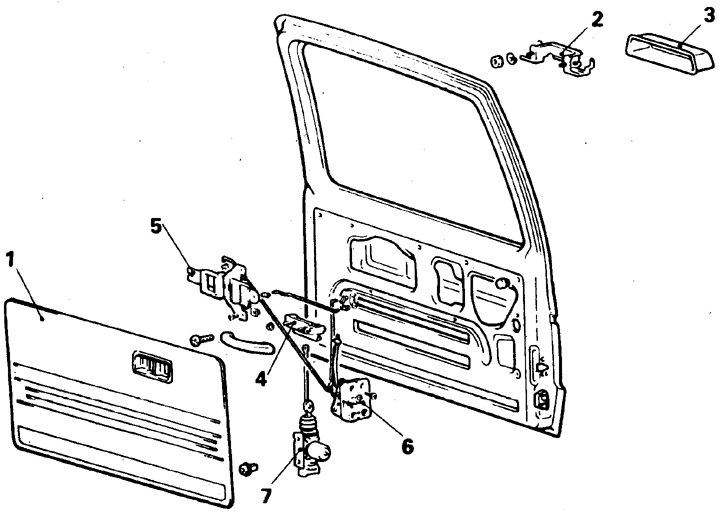

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)
12.28. Выключатель дверного замка

1. Внутренняя панель и водозащитный экран
2. Кронштейн
3. Облицовка
4. Ручка наружная
5. Ручка внутренняя
6. Замок
7. Электропривод

Снятие и установка

Предупреждение
При демонтаже дверных замков часть креплений тяг механизма привода замка будет повреждена, поэтому для сборки заготовьте новые крепления (скобы, защелки и др.)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Опустите стекло и снимите внутреннюю панель двери.
2. Осторожно удалите уплотнитель оконного стекла.
3. Удалите скобы крепления тяг замка к ручке и барабану выключателя (на части автомобилей рекомендуется отсоединить тяги на механизме замка).

Выключатель замка, вмонтированный в ручку
4. Отсоедините разъемы проводов.
5. Отверните гайки и снимите ручку. Замок из ручки следует удалить в мастерской квалифицированным специалистом.
6. Установка выполняется в обратном порядке.

Выключатель замка, вмонтированный в дверь
7. Удалите подковообразную скобу и снимите барабан выключателя. Ремонт
выключателя ремонтируется в мастерской квалифицированным специалистом.
8. Установка выполняется в обратном порядке.

Выключатель замка задней крышки
9. Процедура ничем не отличается от описанной для дверных замков.
