12.31. Заднее стекло

ОБЩИЕ СВЕДЕНИЯ

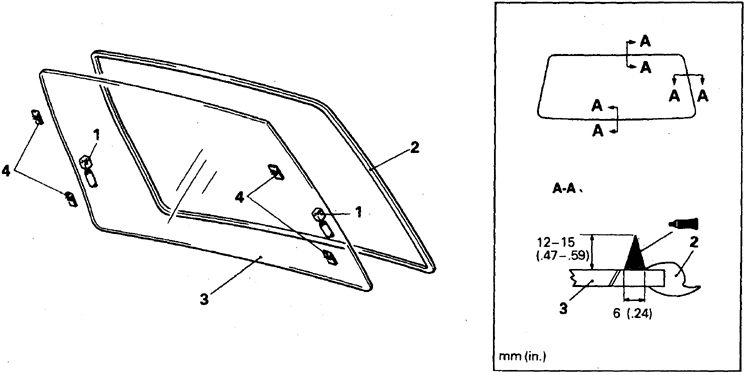

1. Выводы электрообогревателя

2. Окантовка

3. Стекло

4. Фиксатор

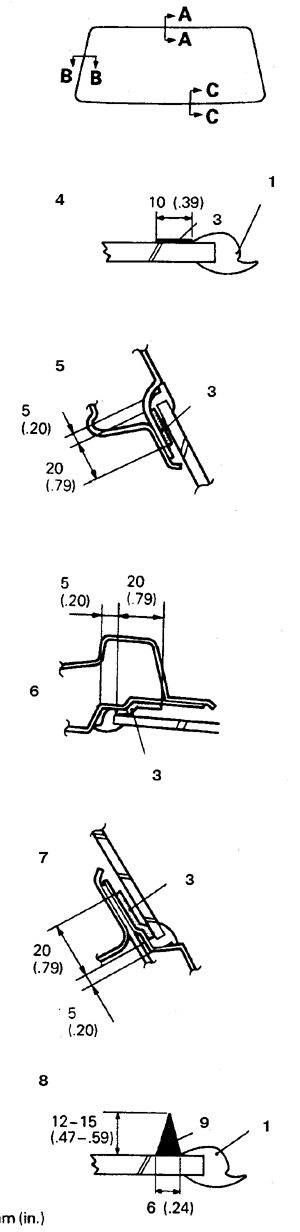

1. Окантовка заднего стекла

3. Наполнитель

4. Нанесение наполнителя по сечениям А–А, В–В, С–С

5. Нанесение наполнителя со стороны кузова по сечению А–А

6. Нанесение наполнителя по сечению B–В

7. Нанесение наполнителя по сечению С–С

8. Нанесение клея по сечениям А–А, В–В, С–С

9. Клей

1. Удалите с окна выводы электрообогревателя.

2. Снимите стекло (см. подраздел 12.30).

3. Снимите со стекла фиксаторы.

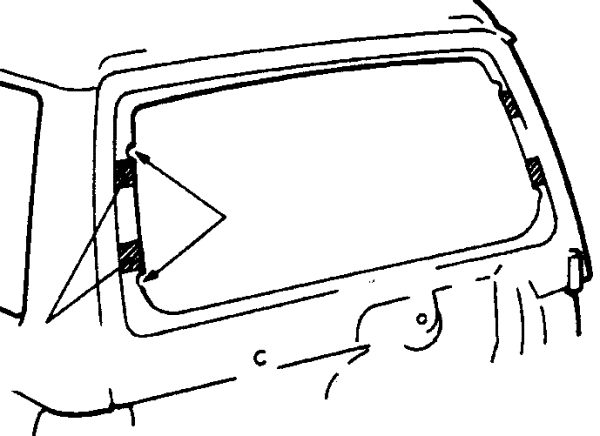

4. При установке окончания фиксаторов должны быть совмещены с пазами в проеме кузова (задней крышки).

5. Установку см. в подразделе 12.30.
