13.12.1. КомпрессорОБЩИЕ СВЕДЕНИЯ

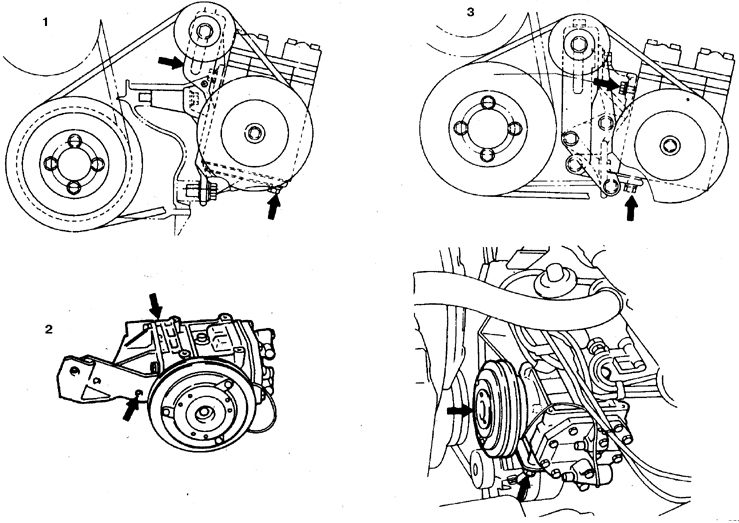

Крепление компрессора на двигателях G63 (1), G55 (2), D55 (3)

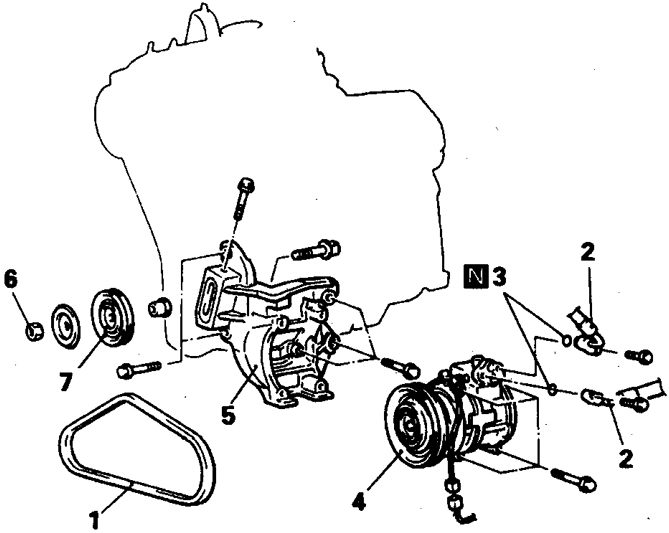

 Компрессор кондиционера (6-цилиндровые двигатели)
 1. Ремень
2. Штуцера шлангов
3. Уплотнительные кольца
4. Компрессор
5. Кронштейн
6. Гайка шкива
7. Ролик натяжителя

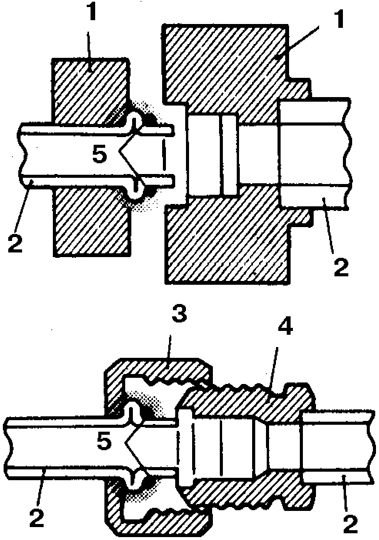

Типы соединений патрубков на конденсаторе
 1. Фланец
2. Трубка
3. Гайка
4. Штуцер
5. Кольцо

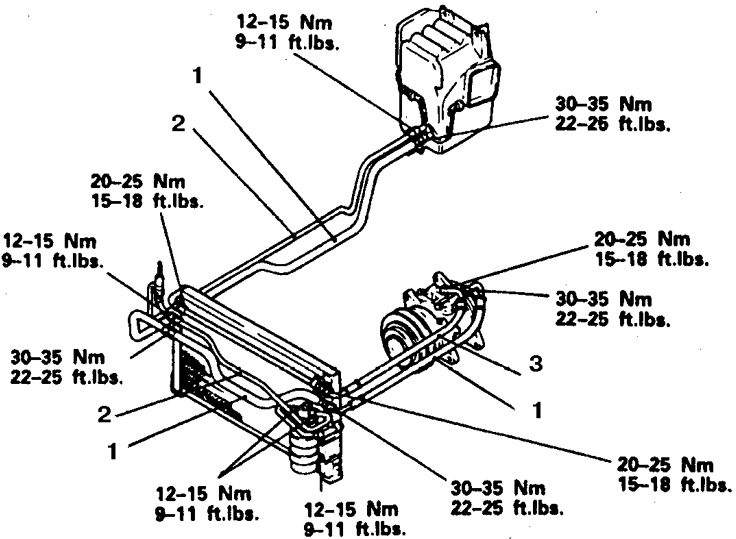

Магистраль 1-ступенчатого кондиционера автомобилей с двигателями 2,6 и 3,0 л (12-клапанные)
 1. Линия всасывания
2. Линия с жидким хладагентом
3. Линия нагнетания

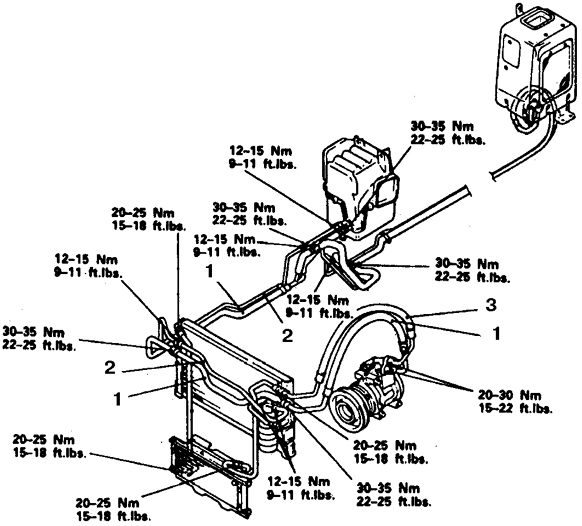

Магистраль 2-ступенчатого кондиционера автомобилей с двигателями 2,6 и 12-клапанными 3,0 л
 1. Линия всасывания
2. Линия с жидким хладагентом
3. Линия нагнетания

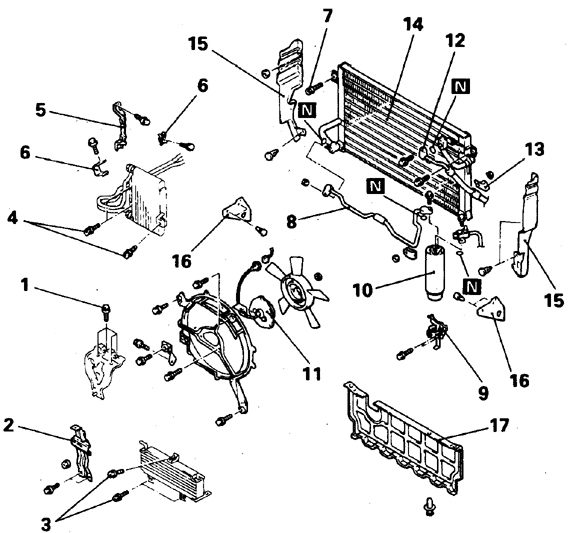

Магистраль 2-ступенчатого кондиционера автомобилей с двигателями 3,5 и 24-клапанными 3,0 л
 1. Кронштейн замка капота
2. Стойка
3. Болт охладителя трансмиссионной жидкости
4. Болт масляного радиатора
5. Кронштейн масляного радиатора
6, 13. Кронштейн
7. Болт крепления конденсатора
8. Трубка высокого давления
9. Кронштейн ресивера/ влагоотделителя
10. Ресивер
11. Вентилятор
12. Шланг высокого давления
14. Конденсатор
15, 16, 17. Уплотнение
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разгерметизируйте магистраль хладагента в автосервисе.
2. Отсоедините батарею от массы.
4-цилиндровые двигатели
3. Снимите крышку распределителя зажигания (2,0 л) или катушку (2,6 л) и отведите в сторону.
4. Снимите ремень привода.
5. Отсоедините от компрессора провода.
6. Отсоедините от компрессора шланги, немедленно заглушите отверстия.
7. Отверните верхние болты компрессора, обратив внимание на их расположение.
8. Удерживая компрессор, отверните нижний болт и снимите компрессор.
9. Установка выполняется в обратном порядке.
10. Болты компрессора заверните в порядке их прежней установки.
11. Замените уплотнительные кольца шлангов.
6-цилиндровые двигатели
12. Снимите кожух радиатора.
13. Снимите ремень привода.
14. Отсоедините от компрессора провода.
15. Отсоедините от компрессора провода.
16. Отсоедините от компрессора шланги, немедленно заглушите отверстия.
17. Отверните верхние болты компрессора, обратив внимание на их расположение.
18. Удерживая компрессор, отверните нижний болт и снимите компрессор.
19. Установка выполняется в обратном порядке.
20. Болты компрессора заверните в порядке их прежней установки.
21. Замените уплотнительные кольца шлангов.
|
