13.12.5. Испаритель

ОБЩИЕ СВЕДЕНИЯ

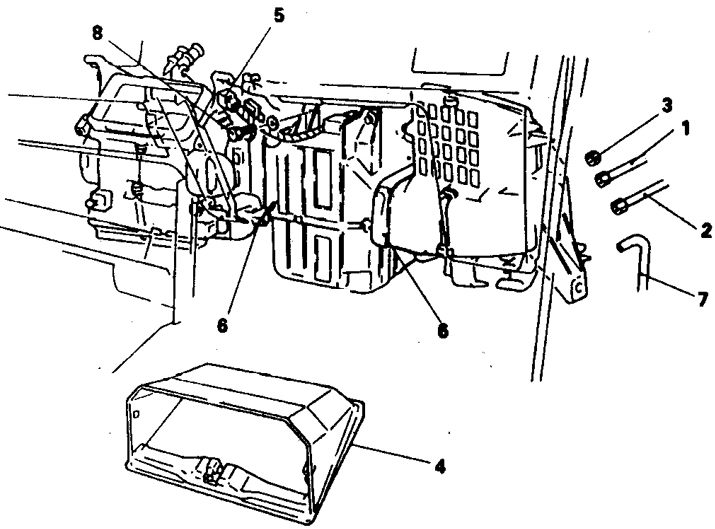

1. Линия с жидким хладагентом

2. Линия всасывания

3. Гайка

4. Ящик для мелочей

5. Разъем

6. Переходная секция

7. Испаритель

8. Расширительный клапан

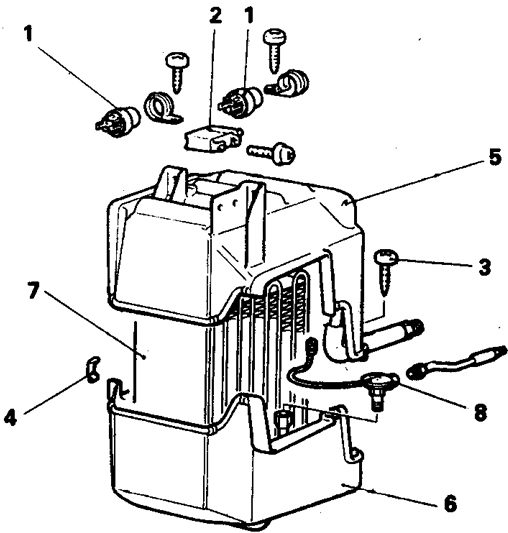

1. Реле

2. Терморезистор

3. Винт

4. Скоба

5, 6. Кожух

7. Испаритель

8. Расширительный клапан

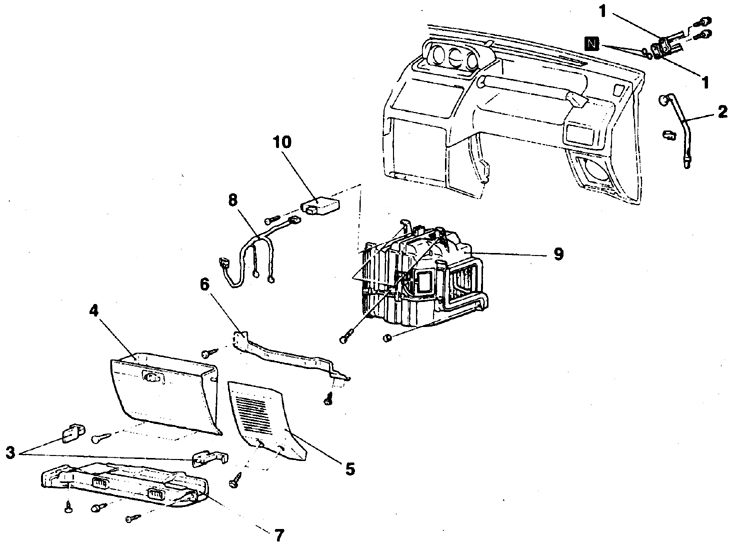

1. Шланг высокого давления

2. Дренажный шланг

3. Фиксатор

4. Ящик для мелочей

5. Облицовка динамика

6. Планка

7. Воздуховод

8. Проводка

9. Передний испаритель

10. Блок управления

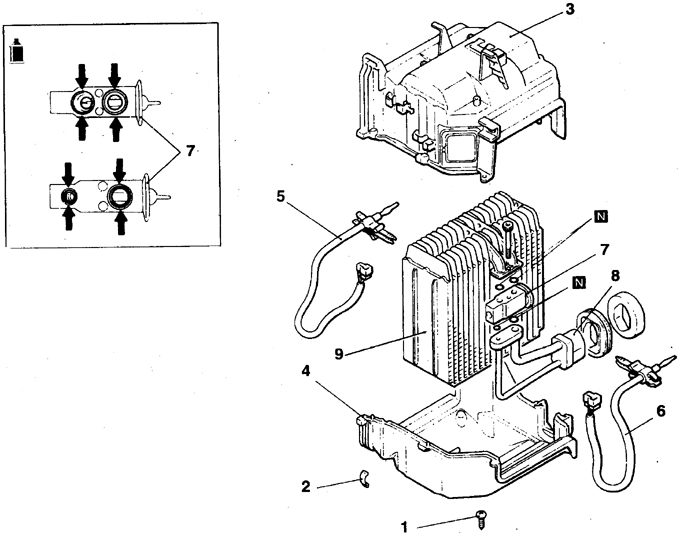

1. Винт

2. Скоба

3, 4. Кожух

5, 6. Датчик

7. Расширительный клапан

8. Трубки

9. Испаритель

Испаритель закрыт кожухом, для снятия которого надо отжать защелки инструментом, упираемым в мягкую подкладку, и отвернуть винты, стягивающие обе половины кожуха.

Заменяйте все уплотнительные кольца штуцеров хладагента.

1. Разгерметизируйте магистраль хладагента в автосервисе.

2. Отсоедините батарею от массы.

3. Отверните штуцера трубок на перегородке моторного отсека, отверните гайку прямо над шлангами.

4. Снимите ящик для мелочей, канал обдува ветрового стекла и отсоедините разъем.

5. Отсоедините переходную секцию между кожухами испарителя и отопителя.

6. Снимите дренажный шланг.

7. Отверните болты и снимите испаритель.

8. Установка выполняется в обратном порядке.

1. Разгерметизируйте магистраль хладагента в автосервисе.

2. Отсоедините батарею от массы.

3. Отверните штуцера трубок на перегородке моторного отсека.

4. Отсоедините дренажный шланг.

5. Снимите ящик для мелочей и решетку динамика.

6. Отверните болты и снимите усилительную планку под передней панелью.

7. Снимите правый воздуховод для обогрева ног и отсоедините разъем от панели управления кондиционером.

8. Отверните болты и снимите испаритель.

9. При необходимости снимите с испарителя кожух, блок управления, датчик температуры воздуха, расширительный клапан и трубки.

Предупреждение Перед установкой нового испарителя заправьте его специальным маслом в  автосервисе. Если используется хладагент R12, то заливается 60 куб.см. масла  Nippondenso Oil 6, если используется хладагент R134А, то заливается 40 куб.см  Nippondenso Oil 8.

10. Установка выполняется в обратном порядке.
