13.13.6. Блокирующий переключатель автоматической КПП

ОБЩИЕ СВЕДЕНИЯ

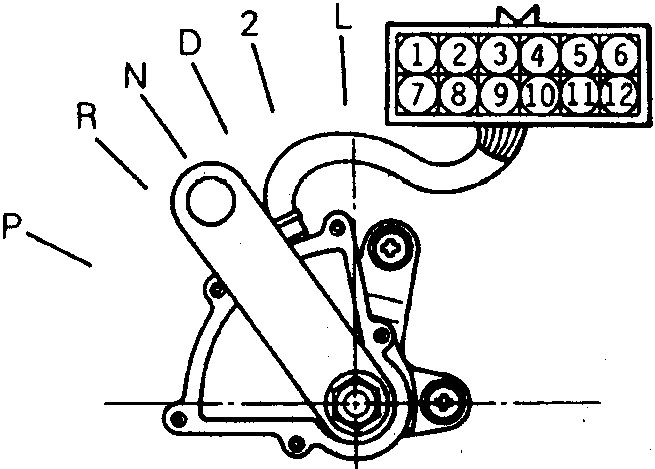

Выводы блокирующего переключателя АКПП
13.13.6. Блокирующий переключатель автоматической КПП

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем и проверьте наличие цепи между следующими выводами: 3–4 – на а/м 1983-91 гг., 7–12 – на а/м 1983-91 гг., 5–6 – на а/м 1994-98 гг.
2. Выключатель замените, если его работа отличается от описанной.
