13.14.2. Передние и задние динамики

ОБЩИЕ СВЕДЕНИЯ

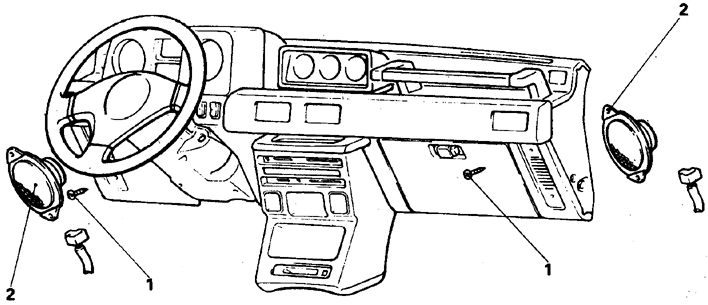

1. Винты

2. Передние динамики

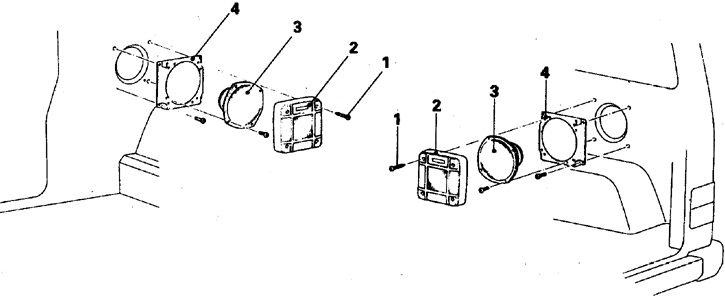

1. Винты

2. Облицовка

3. Задний динамик

4. Кронштейн

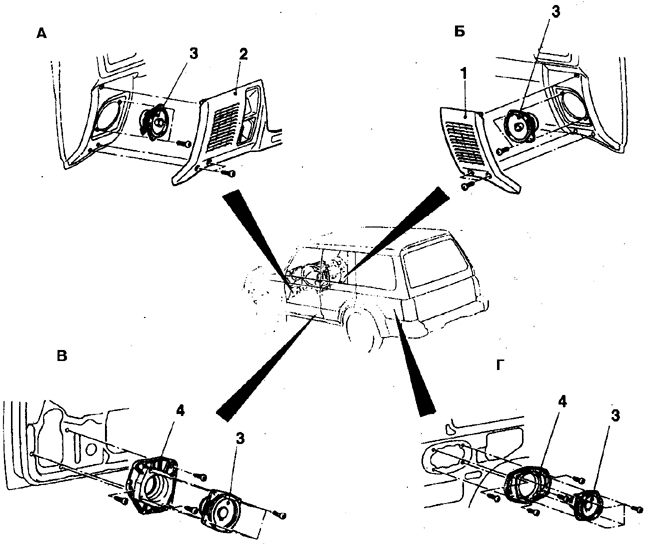

а. Передний динамик левый

б. Передний динамик правый

в. Дверной динамик

г. Задний динамик

1, 2. Облицовка

3. Динамик

4. Водонепроницаемый кожух

1. Отсоедините батарею от массы.

2. Отверните винты крепления и достаньте динамик с тыльной стороны передней панели, отсоединив провода.

3. Установка выполняется в обратном порядке.

В 2-дверном варианте динамики крепятся на боковине кузова перед нишей заднего колеса. На 4-дверном кузове динамики крепятся над нишей заднего колеса.

1. Отсоедините батарею от массы

2. Отверните винты и снимите декоративную решетку динамика, затем отверните винты и снимите динамик с кронштейна, отсоедините провода.

На этих моделях установлено 6 динамиков, – 2 по углам передней панели снизу, 2 на передних дверях и 2 за нишами задних колес. Дверные и задние динамики закрыты водонепроницаемыми кожухами.

1. Для снятия отсоедините батарею от массы, отверните винты и снимите облицовку динамика, затем достаньте динамик и отсоедините провода.

2. Для снятия дверных и задних динамиков следует также снять декоративные панели двери и боковины кузова, соответственно.
