13.15.3. Очиститель и омыватель заднего стекла

ОБЩИЕ СВЕДЕНИЯ

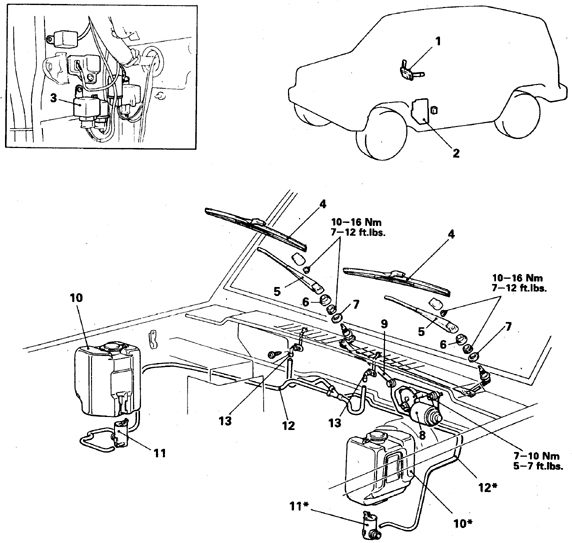

1. Переключатель на рулевой колонке

2. Боковая облицовка

3. Реле совместной работы очистителя и омывателя

4. Щетка

5. Рычаг

6. Колпачки

7. Втулка

8. Электродвигатель

9. Тяга

10. Бачок

11. Электродвигатель и насос

12. Шланг

13. Форсунка

а. До 1993 г.

б. После 1993 г.

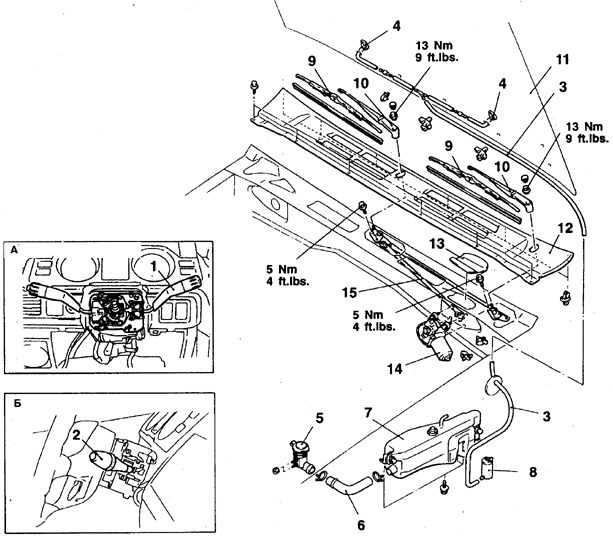

1. Переключатель на рулевой колонке (объединен с переключателем омывателяи реле совметсной работы очистителя и омывателя)

2. Переключатель очистителя и омывателя

3. Шланг

4. Форсунка

5. Колпачок

6. Шланг

7. Бачок

8. Насос

9. Щеткодержатель

10. Рычаг

11. Капот

12. Панель

13. Крышка люка

14. Электродвигатель

15. Тяга

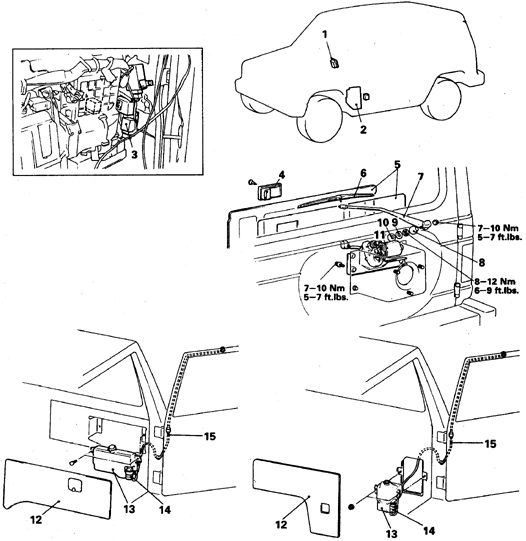

1. Выключатель

2. Облицовочная панель брызговика

3. Реле

4. Внутренняя ручка

5. Внутренняя панель двери и водозащитный экран

6. Щетка

7. Рычаг

8. Колпачок

9. Шайба

10. Уплотнитель

11. Электродвигатель очистителя

12. Панель боковины

13. Бачок

14. Электродвигатель омывателя

15. Шланги и форсунка

а. До 1993 г.

б. После 1993 г.

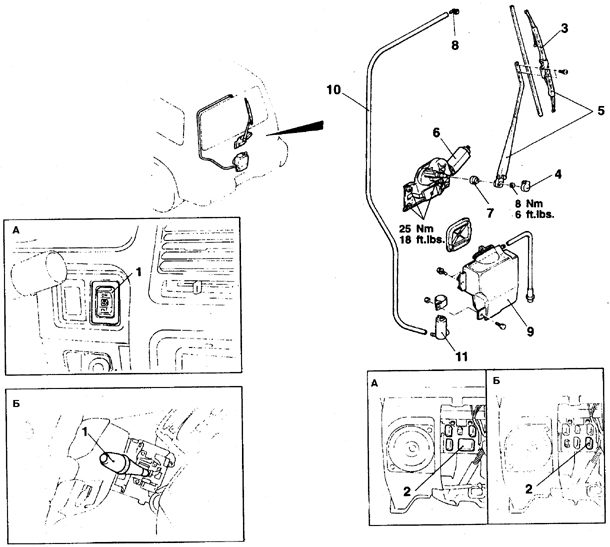

1. Выключатель

2. Реле

3. Щетка

4. Крышка

5. Щетка с рычагом

6. Электродвигатель

7. Уплотнитель

8. Форсунка

9. Бачок

10. Шланг

11. Электродвигатель

1. Отсоедините батарею от массы.

2. Отверните винты и снимите накладку ручки задней двери.

3. Снимите накладку двери заднего отсека (см. подраздел 12.25).

4. Снимите колпачок и отверните гайку рычага щетки.

5. Снимите рычаг.

6. Отверните гайку и снимите с вала двигателя шайбу и уплотнитель.

7. Отсоедините провода, отверните болты и достаньте электродвигатель из двери.

8. Снимите заднюю облицовочную панель боковины.

9. Отсоедините провода, отверните болты, и снимите бачок с насосом омывателя заднего стекла и электродвигателем.

10. Установка выполняется в обратном порядке.

11. Затяните болты электродвигателя очистителя с моментом 10 Н.м., гайку привода – с моментом 8–12 Н.м., гайку вала электродвигателя – 7–10 Н.м.

12. Щетку установите так, чтобы он была параллельна нижней кромке окна.

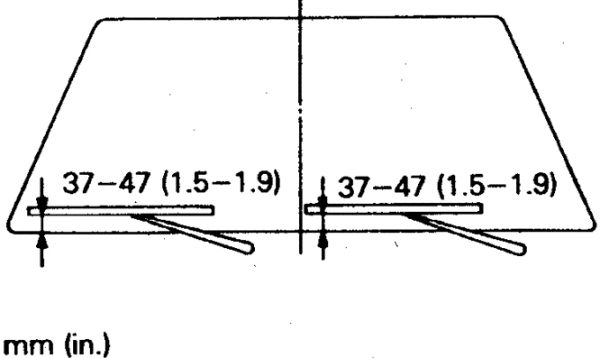

13. При установке щеток надо выдержать следующие размеры (размеры вне скобок – в мм).

1. Отсоедините батарею от массы.

2. Снимите колпачок, отверните гайку рычага щетки и снимите рычаг.

3. Снимите накладку двери заднего отсека (см. подраздел 12.25).

4. Отсоедините провода, отверните болты и достаньте электродвигатель из двери.

5. Отсоедините провода, отверните болты, и снимите бачок с насосом омывателя заднего стекла и электродвигателем.

6. Установка выполняется в обратном порядке.

7. Затяните болты электродвигателя очистителя затяните с моментом 25 Н.м., гайку рычага – с моментом 8–12 Н.м., гайку вала электродвигателя – 8 Н.м.

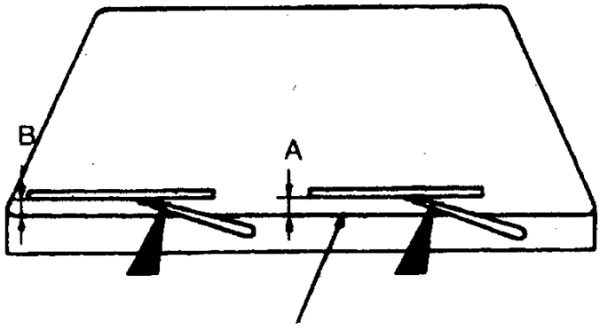

8. При установке щеток надо выдержать следующие размеры: А – 25–35 мм, В – 35–45 мм (R и L – метки левой и правой щеток).

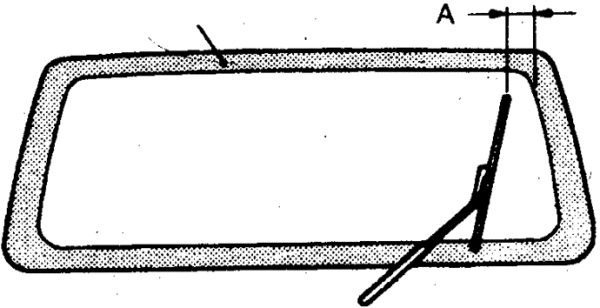

9. При установке щетки размер А должен быть 65–75 мм.
