13.16.4. Печатная плата

ОБЩИЕ СВЕДЕНИЯ

Печатная плата щитка приборов

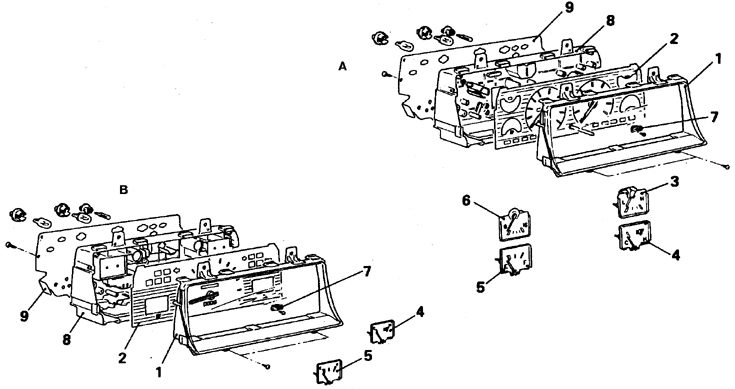

13.16.4. Печатная плата

1. Стекло
2. Спидометр и тахометр
3. Указатель давления масла
4. Указатель температуры
5. Указатель уровня топлива
6. Вольтметр
7. Выключатель лампы, напоминающей о необходимости обслуживания
8. Корпус
9. Плата

На печатной плате смонтированы приборы, схема питания и лампы.

ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите щиток приборов, отсоедините провода, разъемы и лампы, отверните винты и снимите плату.
