13.16.5. Мультиметр

ОБЩИЕ СВЕДЕНИЯ

Мультимер

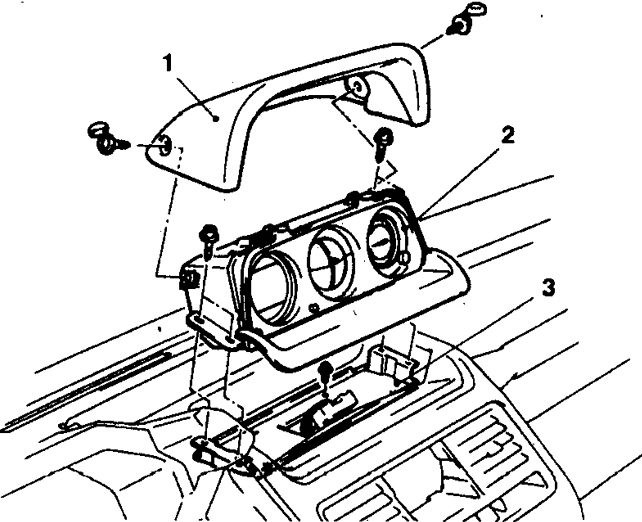

13.16.5. Мультиметр

1. Крышка
2. Мультимер
3. Кронштейн

Мультиметр устанавливается только на автомобилях 1987-95 гг., выполнен в виде отдельной комбинации приборов и включает в себя горизонт (уклономер), указатель давления масла и вольтметр.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отверните 2 боковых винта и снимите крышку мультиметра.
3. Отверните винты и достаньте мультиметр, отсоединив провода.
4. Снимите кронштейн мультиметра.
5. Установка выполняется в обратном порядке.
