13.16.7. Блок переключателей (фары, поворот, очиститель стекла)

ОБЩИЕ СВЕДЕНИЯ

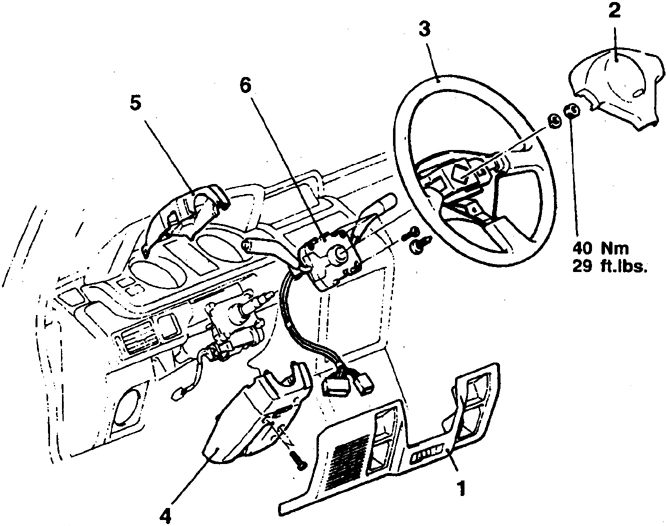

Блок переключателей на рулевой колонке
13.16.7. Блок переключателей (фары, поворот, очиститель стекла)

1. Нижняя крышка
2. Накладка кнопки звукового сигнала
3. Руль
4. Нижний кожух колонки
5. Верхний кожух
6. Переключатель

Блок переключателей является неразборным и при отказе любого из переключателей меняется целиком.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Примите меры, исключающие срабатывание подушки безопасности.

13.16.7. Блок переключателей (фары, поворот, очиститель стекла)

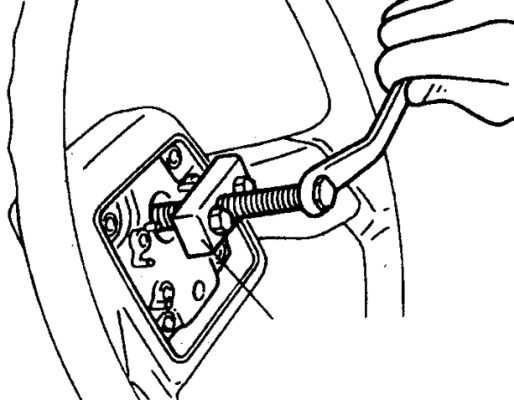

2. Снимите руль.
3. На части автомобилей позднего выпуска для доступа к нижнему кожуху колонки надо снять нижнюю крышку передней панели.
4. Снимите верхний и нижний кожухи колонки, отсоедините разъем и достаньте проводку из скоб.
5. Отверните винты и снимите переключатель.
6. Установите блок переключателей в обратном порядке, сцентрируйте его на колонке, в противном случае после совершения поворота переключатель поворотов самостоятельно отключаться не будет.
