13.17.1. Фары

ОБЩИЕ СВЕДЕНИЯ

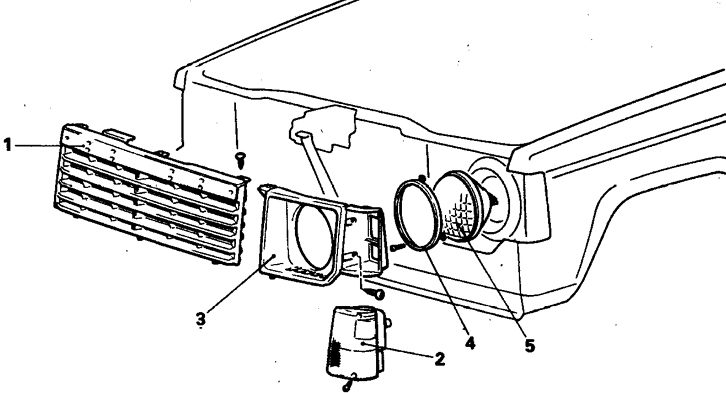

1. Решетка

2. Указатель поворота

3. Облицовка

4. Оправа

5. Фара

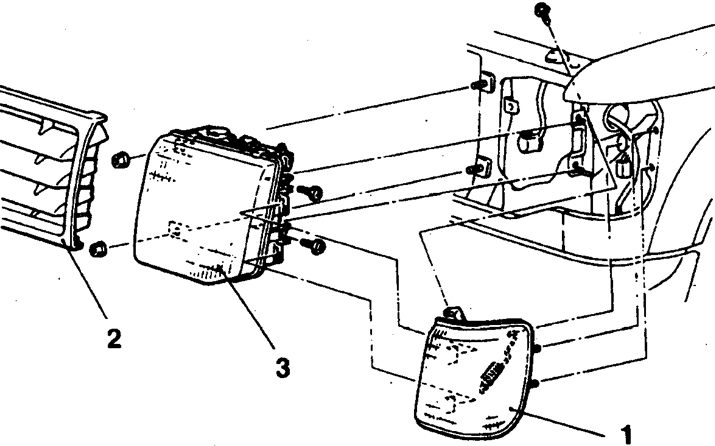

1. Передняя комбинация ламп

2. Решетка

3. Фара

На автомобилях ранних выпусков устанавливается неразборный оптический элемент в  составе рефлектор – рассеиватель – лампа накаливания, на автомобилях поздних  выпусков – фары со сменными галогенными лампами, оптический элемент в этих  автомобилях относится к элементам конструкции кузова и отличается более простой  процедурой замены лампы.

1. Снимите переднюю облицовочную решетку автомобиля.

2. Снимите плафон указателя поворота.

3. Снимите пластмассовую облицовку фары.

4. Отпустите 3 винта крепления наружной оправы, поверните и снимите оправу.

5. Снимите фару и отсоедините провода. Замените лампу и установите фару.

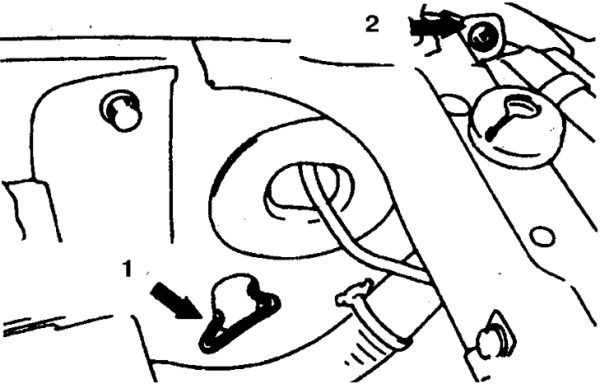

1. Отверните винты (2), снимите пружину (1) и снимите переднюю комбинацию ламп (указатель и повторитель поворота).

2. С левой стороны надо снять бачок.

3. Снимите переднюю облицовочную решетку автомобиля.

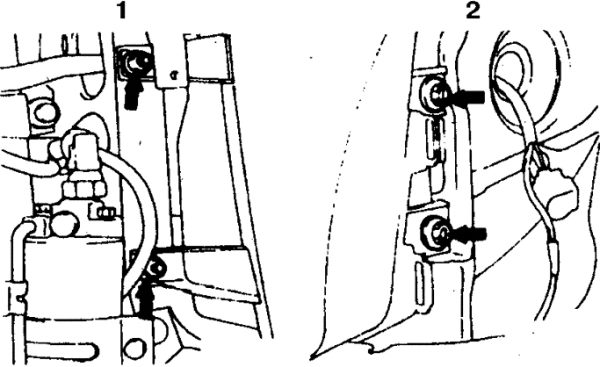

4. Отверните 2 болта и 2 гайки крепления фары (1 – гайка изнутри, 2 – болт снаружи).

5. Достаньте фару и отсоедините провода.

6. Установка выполняется в обратном порядке.
