13.18.1. Плавкие перемычки

ОБЩИЕ СВЕДЕНИЯ

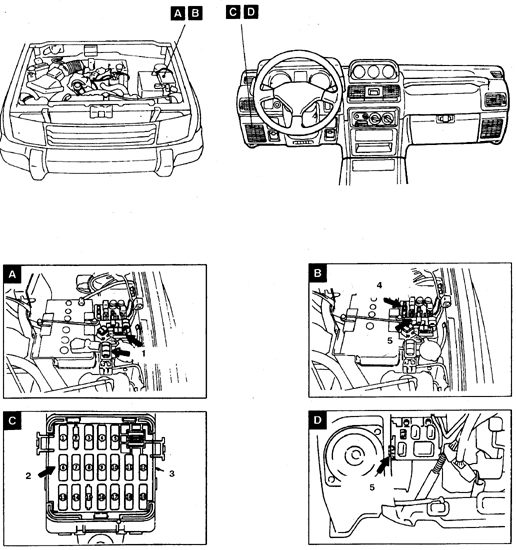

Расположение плавких перемычек, предохранителей и IOD-разъема ("разъема хранения"), 1992-98 гг.
13.18.1. Плавкие перемычки

1. Плавкая перемычка
2. Дополнительный предохранитель
3. Соединительная колодка
4. IOD-разъем
5. Предохранитель специального назначения

Перемычки (отрезки провода с калиброванными сечением и длиной) как правило защищают сильноточные цепи (кроме стартера) и соединяются с положительным полюсом батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ
Для замены достаньте перемычку из разъема и вставьте новую, убедившись в том, что по номинальным параметрам новая перемычка в точности соответствует заменяемой.
