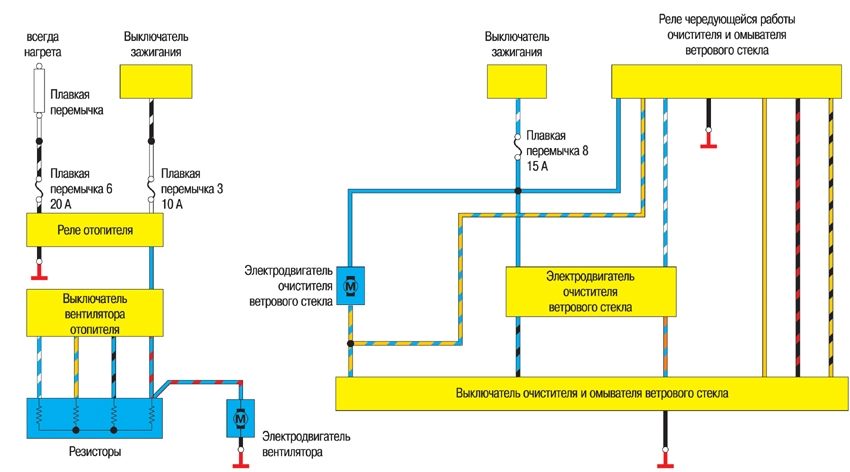

14.2. Электрооборудование кузова (1983-1986 гг., 1,6)

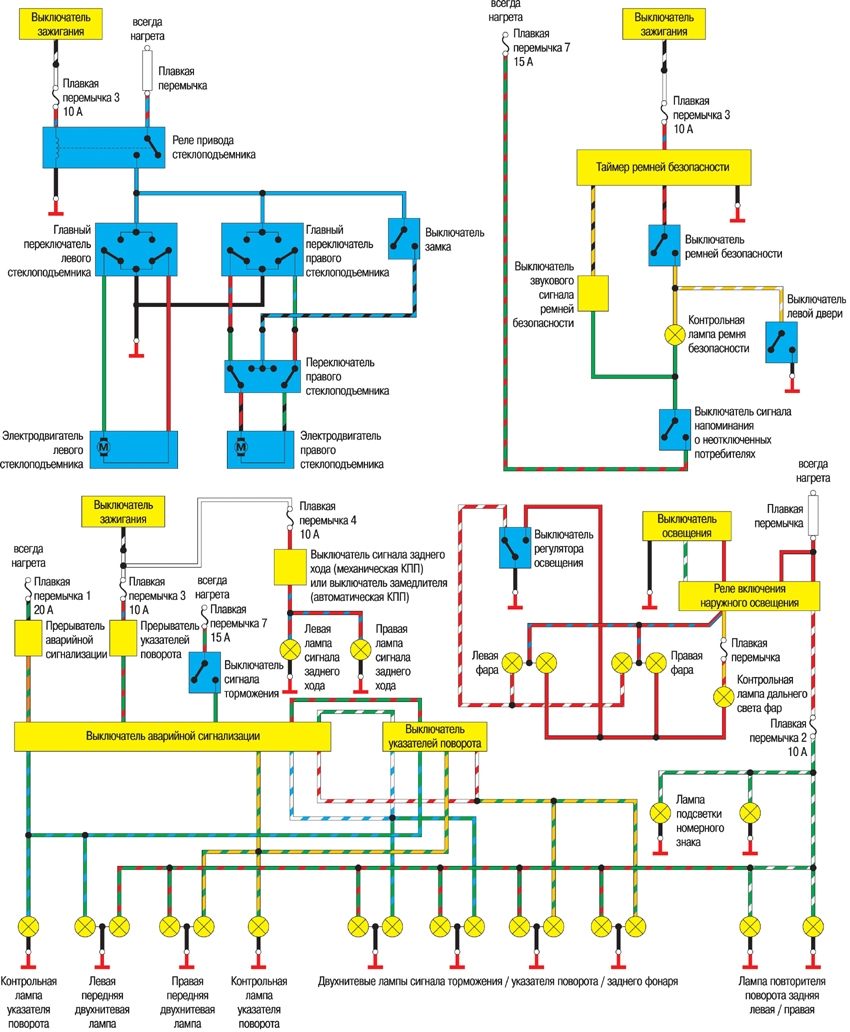

14.2. Электрооборудование кузова (1983-1986 гг., 1,6)

14.2. Электрооборудование кузова (1983-1986 гг., 1,6)
