3.4.20. Радиатор

ОБЩИЕ СВЕДЕНИЯ

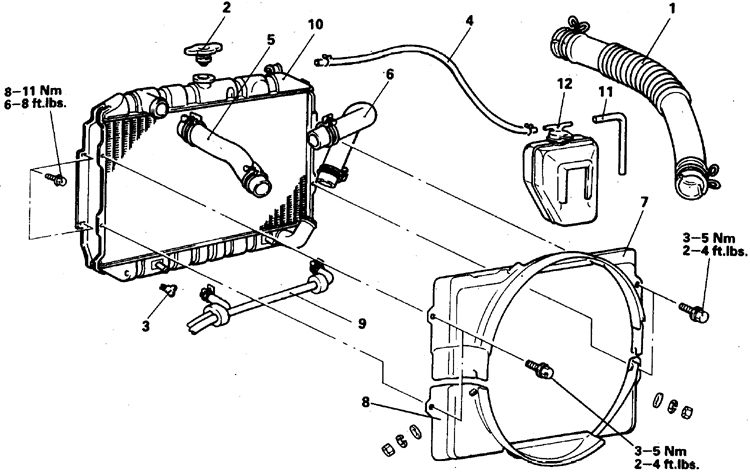

1. Воздухоотвод

2. Пробка заливной горловины

3. Сливная пробка

4. Перепускной шланг

5, 6. Шланги

7. Верхний кожух

8. Нижний кожух

9. Охладитель трансмиссионной жидкости

10. Радиатор

11. Дренажный шланг

12. Бачок

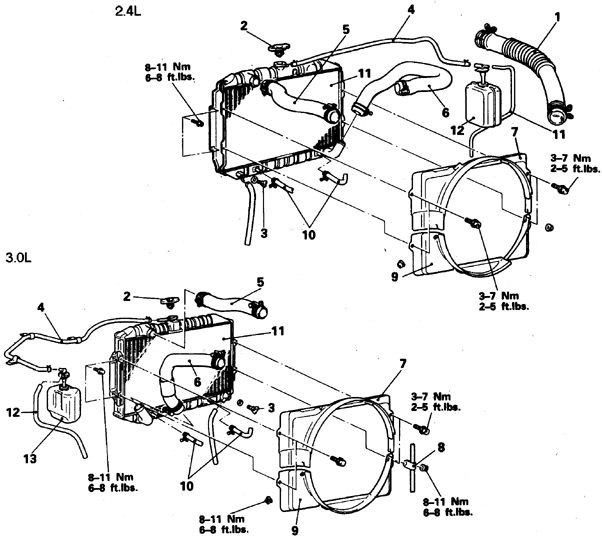

1. Воздухоотвод (2,4 л)

2. Пробка заливной горловины

3. Сливная пробка

4. Перепускной шланг

5, 6. Шланги

7. Верхний кожух

8. Хомут

9. Нижний кожух

10. Охладитель трансмиссионной жидкости

11. Радиатор

12. Дренажный шланг

13. Бачок

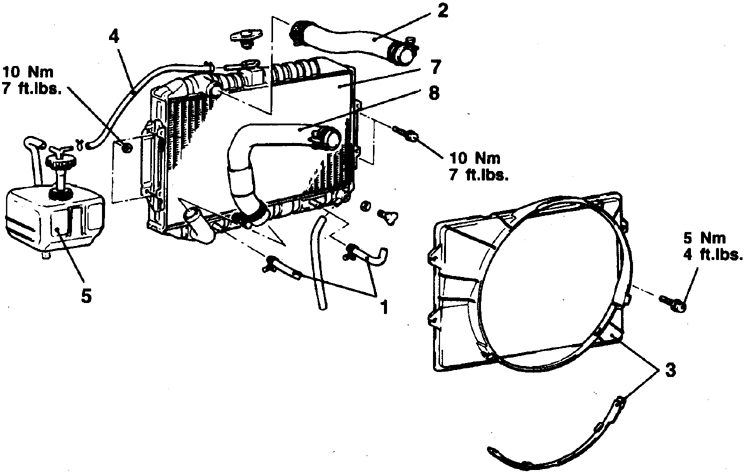

1. Охладитель трансмиссионной жидкости

2, 8. Шланги

3. Кожух

4. Перепускной шланг

5. Бачок

7. Радиатор

1. Отсоедините батарею от массы, переведите рукоятку отопителя в положение HOT.

2. Слейте охлаждающую жидкость.

3. Отсоедините от радиатора верхний и нижний шланги.

4. Отсоедините трубки маслоохладителя (на автомобилях с автоматической трансмиссией).

5. Отверните болты и снимите радиатор.

6. Установка выполняется в обратном порядке. Затяните все соединения требуемыми моментами.

1. Переведите рычажок отопителя в положение HOT.

2. Отсоедините батарею от массы.

3. Слейте охлаждающую жидкость.

4. Отсоедините от радиатора шланги.

5. Снимите верхний и нижний кожуха вентилятора (на 12-клапанном двигателе 3,0 л) или единый кожух (на 24-клапанном двигателе 3,0 л, или двигателе 3,5 л).

6. Отсоедините трубки охладителя трансмиссионной жидкости (на автомобилях с автоматической трансмиссией).

7. Отверните болты и снимите радиатор.

8. Установка выполняется в обратном порядке.
