3.4.21. Маслоохладитель

ОБЩИЕ СВЕДЕНИЯ

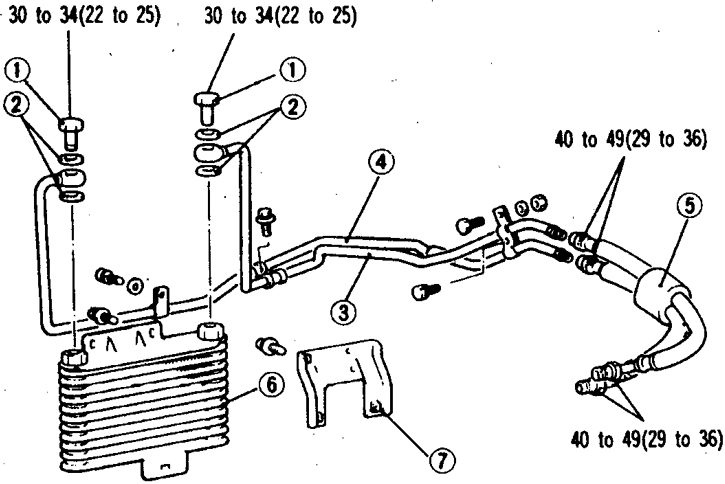

Маслоохладитель 4-цилиндровых двигателей
3.4.21. Маслоохладитель

1. Болт накидного штуцера
2. Прокладка
3. Трубки выпускной стороны
4. Трубки напорной стороны
5. Шланги
6. Маслоохладитель
7. Кронштейн

Маслоохладитель 6-цилиндровых двигателей

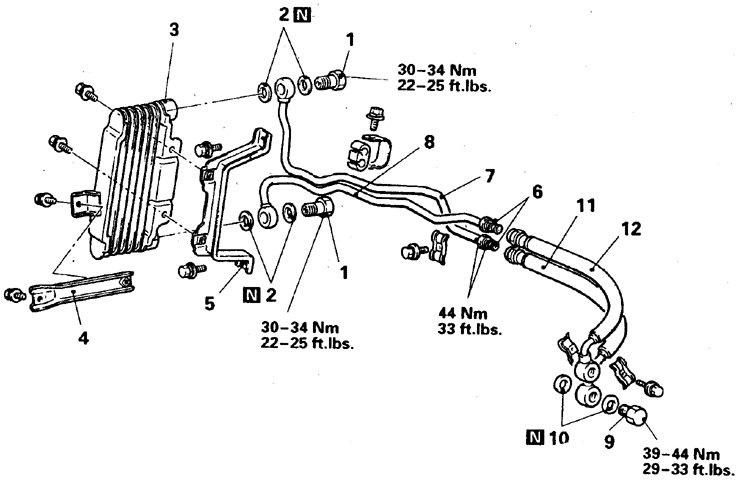

3.4.21. Маслоохладитель

1, 9. Болт накидного штуцера
2, 10. Прокладки
3. Маслоохладитель
4. Стойка
5. Кронштейн
6. Штуцера
7. Напорная трубка
8. Выпускная труба
11, 12. Шланги

Расположение болтов крепления трубок и маслоохладителя 4-цилиндровых двигателей
3.4.21. Маслоохладитель

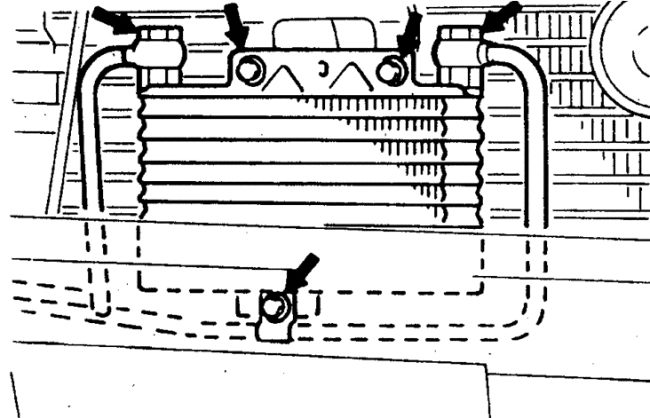

Болты крепления – указаны стрелками

Правильное расположение напорной и выпускной трубок при сборке

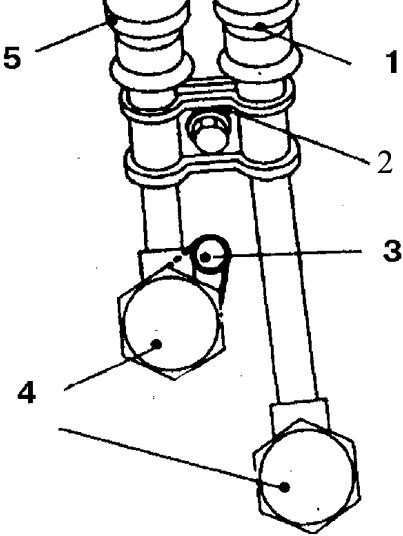

3.4.21. Маслоохладитель

1, 5. Шланги
2. Прижимной хомут
3. Ограничитель
4. Болт накидного штуцера

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Слейте масло.
3. Снимите переднюю облицовку.
4. Отверните болты штуцеров, удерживая ключом приваренную гайку на корпусе охладителя. Достаньте прокладки.
5. Отверните болты и снимите маслоохладитель.
6. Отсоедините от маслоохладителя шланги и трубки.
7. Проверьте состояние ребер охладителя и трубок. При необходимости замените или отремонтируйте.
8. При установке выполните следующее. На 4-цилиндровых двигателях: длинный шланг (сторона выпуска) установите вверху, а короткий – снизу. На 6-цилиндровых двигателях: сначала затяните болт штуцера выпускного шланга, а затем впускного, после чего затяните болт прижимного хомута.
9. Далее установка выполняется в обратном порядке. Прогрейте двигатель и проверьте уровень масла.
