3.4.36. Задний сальник

ОБЩИЕ СВЕДЕНИЯ

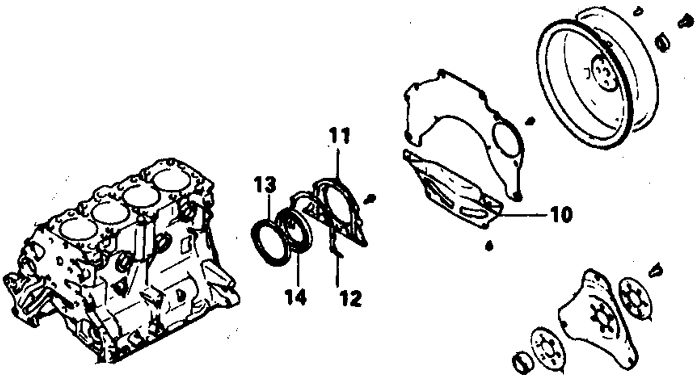

Задний сальник коленвала
3.4.36. Задний сальник

10. Секция картера сцепления
11. Держатель сальника
12. Прокладка
13. Маслоотражатель
14. Сальник

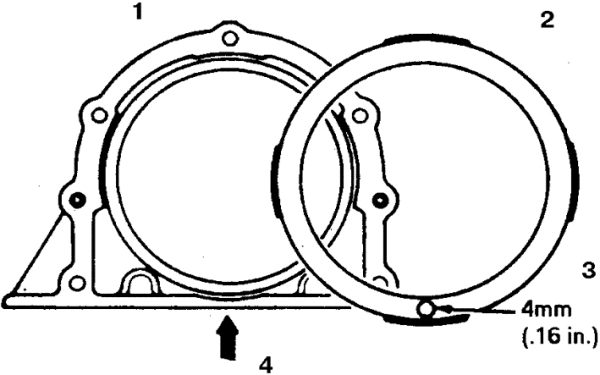

Дренажное отверстие сальника
3.4.36. Задний сальник

Дренажное отверстие сальника должно быть обращено вниз.

1. Держатель
2. Маслоотражатель
3. Дренажное отверстие 4 мм
4. Разъемная плоскость с поддоном

4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите трансмиссию, обозначьте ориентацию и снимите сцепление и маховик.
2. Снимите заднюю усилительную пластину и нижнюю секцию картера сцепления.
3. На дизеле осторожно отделите прокладку от нижней части держателя сальника. При повреждении прокладки снимите поддон и замените прокладку.
4. На автомобилях с уплотнением поддона герметиком снимите поддон и удалите остатки герметика.
5. Отверните болты и достаньте держатель с сальником, снимите прокладку.
6. Снимите маслоотражатель (на части автомобилей) и достаньте сальник.
7. Проверьте износ уплотняемой шейки коленвала. При глубокой выработке коленвал замените.
8. Установка выполняется в обратном порядке. Сальник запрессуйте так, чтобы его поверхность была заподлицо с плоскостью держателя. Замените прокладку и затяните болты держателя с моментом 11 Н.м.

6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

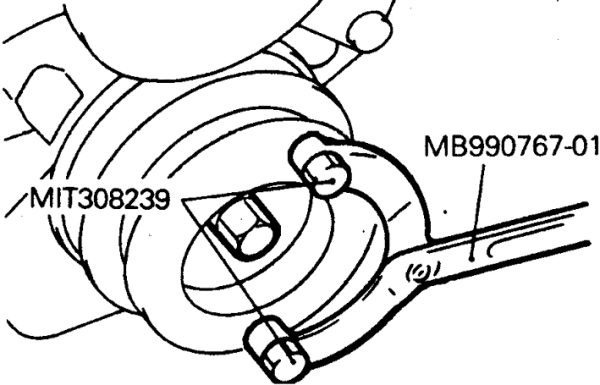

Фиксация коленвала при снятии маховика
3.4.36. Задний сальник

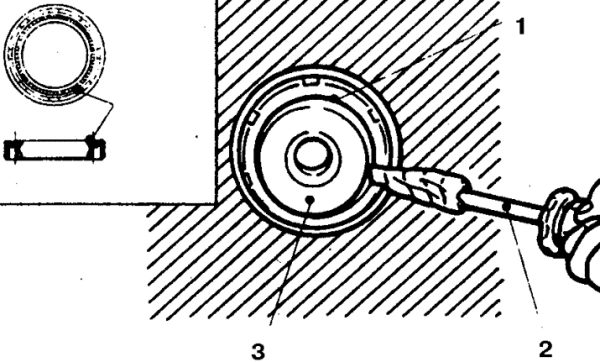

Удаление заднего сальника на 6-цилиндровом двигателе
3.4.36. Задний сальник

1. Сальник
2. Отвертка
3. Коленвал

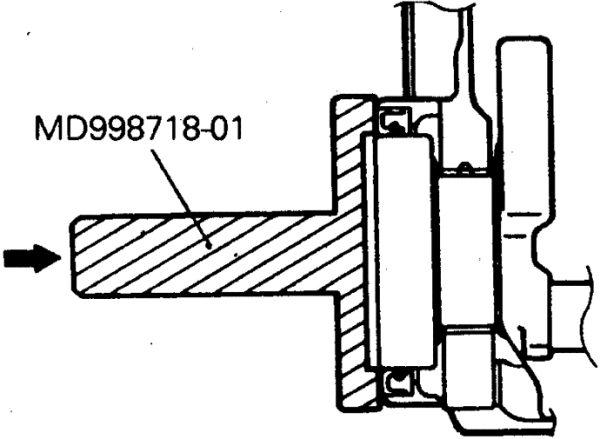

Запрессовка заднего сальника на 6-цилиндровом двигателе
3.4.36. Задний сальник

Стрелка – место смазки.
Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите трансмиссию. Удерживая коленвал или маховик, отверните болты и снимите сцепление и маховик (или ведущий диск гидротрансформатора).
2. Надрежьте и снимите сальник, зацепив плоскогубцами.
3. Проверьте износ уплотняемой шейки коленвала. При глубокой выработке коленвал замените.
4. Установка выполняется в обратном порядке. Сальник запрессуйте оправкой, смазав рабочие кромки.
