3.5.4. Клапаны и валы коромысел

ОБЩИЕ СВЕДЕНИЯ

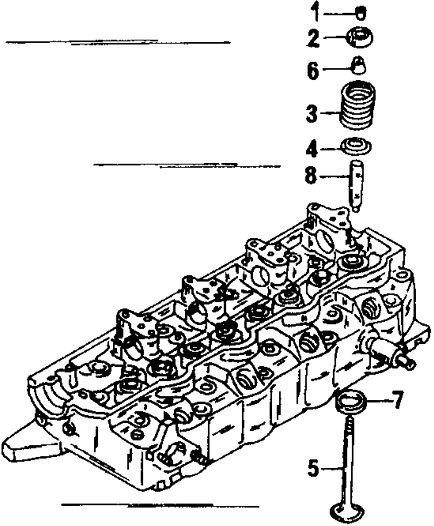

Детали клапана и головка блока цилиндров

1. Сухари клапана

2. Чашка пружины клапана

3. Пружина клапана

4. Опора пружины клапана

5. Клапан

6. Маслоотражетельный колпачок

7. Кольцо седла клапана

8. Направляющая втулка клапана

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия клапанов и пружин клапанов требуется съемник клапанов. Сожмите с помощью съемника пружины клапанов так, чтобы можно было вытащить оба сухаря с конца стержня клапана.

2. По очереди снимите детали со всех клапанов и сложите их в коробку или в пластиковый пакет.
