6.12. Воздухо-воздушный охладитель

ОБЩИЕ СВЕДЕНИЯ

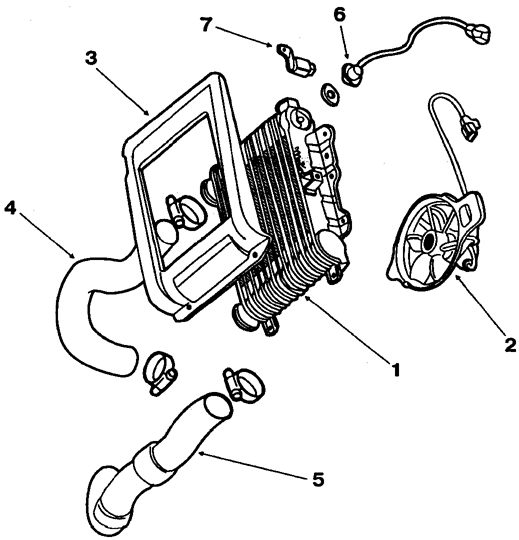

Воздухо-воздушный охладитель

1. Теплообменник

2. Электровентилятор

3. Защитный кожух

4. Воздухопровод, соединяющий охладитель с впускным патрубком

5. Воздухопровод, соединяющий турбокомпрессор с охладителем

6. Датчик включения электровентилятора

7. Реле

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провода от клемм аккумуляторной батареи.

2. Отсоедините от охладителя электрические провода.

3. Снимите защитный кожух с охладителя.

4. Снимите реле управления электровентилятором.

5. Отсоедините от охладителя оба воздухопровода.

6. Снимите охладитель.

7. Снимите датчик включения электровентилятора и электровентилятор.

8. Снимите кронштейн крепления охладителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка охладителя проводится в порядке, обратном снятию.

2. Необходимо поставить новую прокладку под датчик включения электровентилятора.
