6.9. Проверка реле включения пусковых свечей

ОБЩИЕ СВЕДЕНИЯ

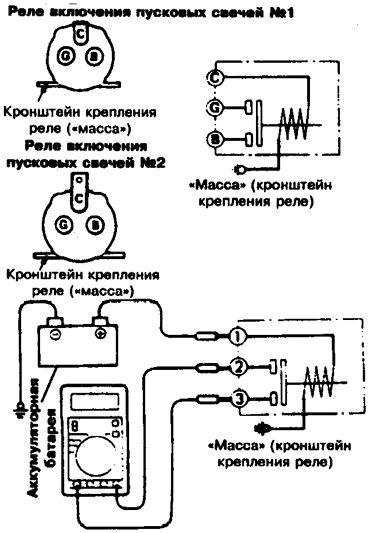

1. Проверьте омметром целостность цепи между выводом "С" реле включения пусковых свечей и кронштейном крепления ("массой").

2. Сопротивление по омметру должно быть около 3 Ом.

3. Проводами соедините вывод "С" реле включения пусковых свечей с клеммой "+" аккумуляторной батареи, а кронштейн крепления реле с клеммой "-" аккумуляторной батареи.

Предупреждение До подключения проводов необходимо отсоединить провода от выводов "В" и "G" реле включения пусковых свечей. Ни в коем случае не соединяйте на "массу" выводы колодки пучка проводов, идущих к реле включения пусковых свечей. Обратите особое внимание на правильное подключение проводов. Ошибочное подключение проводов приведет в выходу из строя реле.

4. Проверьте целостность цепи между выводами "В" и "G" реле включения пусковых свечей, присоединив провод сначала к минусовой клемме аккумуляторной батареи, а потом отсоединив провод от аккумуляторной батареи.
