8.2.3. Дроссельный патрубок

ОБЩИЕ СВЕДЕНИЯ

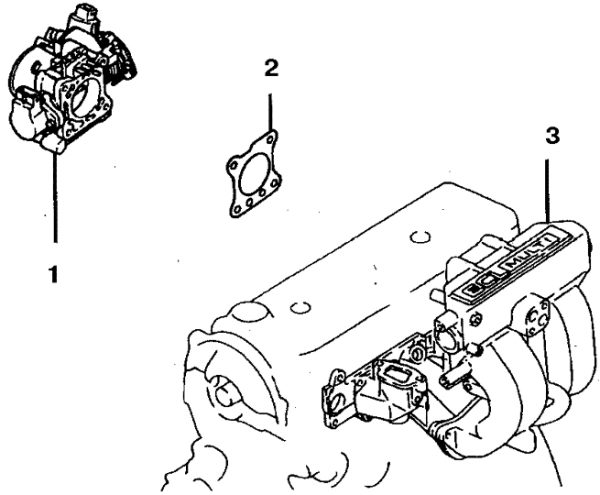

Ориентация дроссельного патрубка и впускного коллектора (2,4 л)
8.2.3. Дроссельный патрубок

1. Патрубок
2. Прокладка
3. Коллектор

В системе впрыска МФИ каждая из форсунок вставлена непосредственно в цилиндр, а количество воздуха в горючей смеси определяется открытием заслонки в дроссельном патрубке.

Предупреждение
Применение бытовых моющих средств недопустимо. Во избежание повреждения насоса омывателя.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Слейте жидкость.
3. Отсоедините от патрубка воздуховод, обозначьте и отсоедините все шланги (вакуумные, вентиляционные и охлаждающей жидкости) и тросы.
4. Обозначьте и отсоедините все разъемы. Часть разъемов находится вне патрубка.
5. Отверните 4 гайки и болта крепления и снимите патрубок, обратив внимание на расположение болтов. Патрубок разбирать крайне не рекомендуется. При замене патрубка убедитесь, что новый агрегат в точности соответствует снятому.
6. Установка выполняется в обратном порядке. Замените прокладки. Затяните гайки (болты) патрубка с соответствующими моментами.

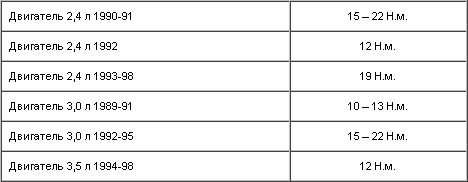

Моменты затяжки гаек патрубка
8.2.3. Дроссельный патрубок
