9.1.3. Рычаг переключения передач (а/м 4х4)

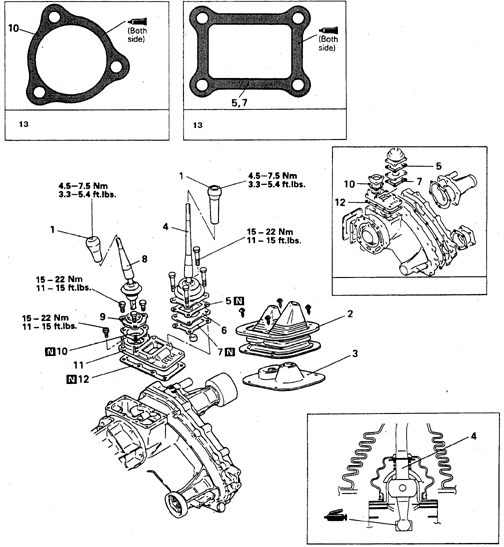

ОБЩИЕ СВЕДЕНИЯ

1. Рукоятка

2. Пластина

3, 9. Крышка

4. Рычаг КПП

5, 7, 10, 12. Прокладка

6. Рамка

8. Рычаг раздаточной коробки

11. Корпус

13. Нанести герметик 3M ATD N 8660 с обеих сторон

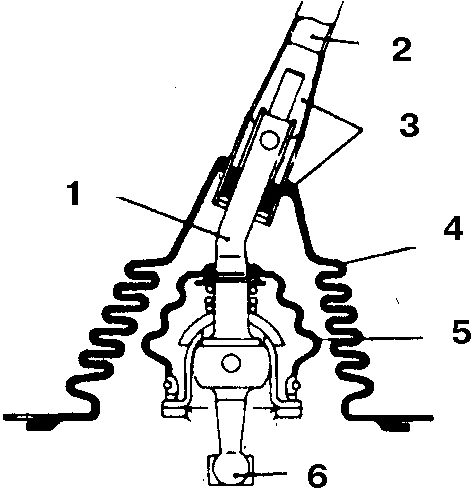

1. Рычаг

2. Верхняя секция

3. Вставки

4. Наружный чехол

5. Внутренный чехол

6. Шарнирная часть

1. Выверните рукоятки рычагов КПП и раздаточной коробки.

2. Отверните винты крепления верхней пластины и снимите пластину с чехлом.

3. Достаньте рычаг в сборе с корпусом, для чего переведите рычаг раздаточной коробки в положение 2Н (4Н для а/м 1992-98 гг.) и отверните болты крепления корпуса шарнирной части рычага.

4. Снимите 2 прокладки и рамку.

5. Достаньте рычаг раздаточной коробки.

6. Снимите крышку корпуса и прокладку.

7. После снятия рычагов КПП должна находиться в нейтральном положении, а раздаточная коробка – в положении 2Н (или 4Н для а/м 1992-98 гг.).

8. Сборка выполняется в обратном порядке.

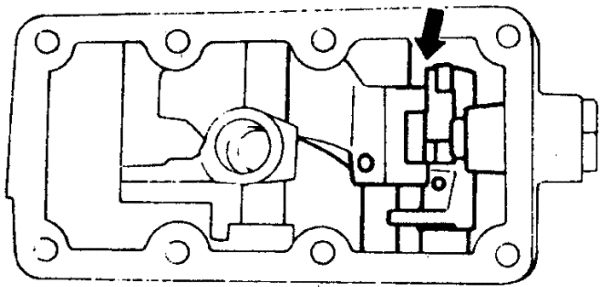

9. При установке следует выдержать определенное положение гнезда рычага.

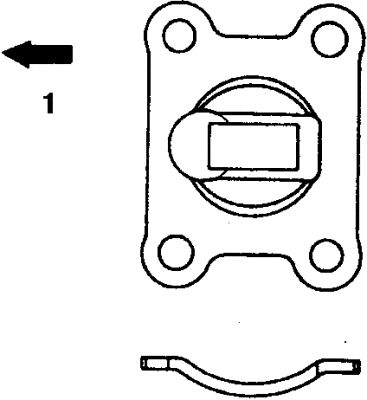

10. При сборке вожно правильно сориентировать рамку рычага КПП (1 – к передку автомобиля).

11. Замените все прокладки.

12. Затяните все болты в соответствии с требуемыми моментами.
