9.2.2. Педаль сцепления

ОБЩИЕ СВЕДЕНИЯ

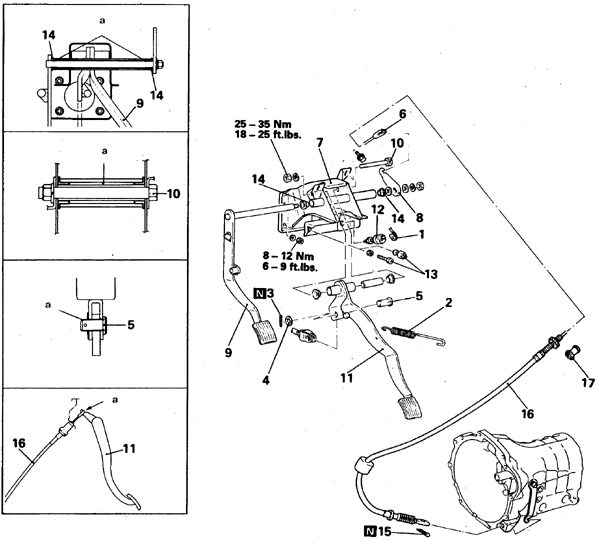

1. Разъем выключателя сигнала торможения

2. Пружина

3. Шплинт

4. Шайба

5. Ось

6. Наконечник троса

7. Кронштейн

8. Рычаг

9. Педаль

10. Ось педали тормоза

11. Педаль тормоза

12. Выключатель сигнала торможения

13. Болт ограничителя хоа

14. Втулка

15. Шплинт

16. Трос

17. Втулка

а. Смазать

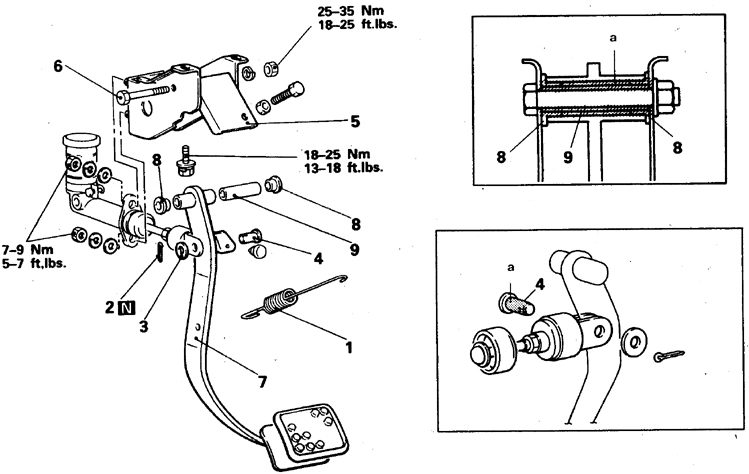

1. Пружина

2. Расшплинтуйте ось вилки

3. Шайба

4. Ось вилки

5. Кронштейн

6. Ось

7. Педаль

8. Торцевая втулка

9. Втулка оси

а. Смазать

N – заменить при сборке

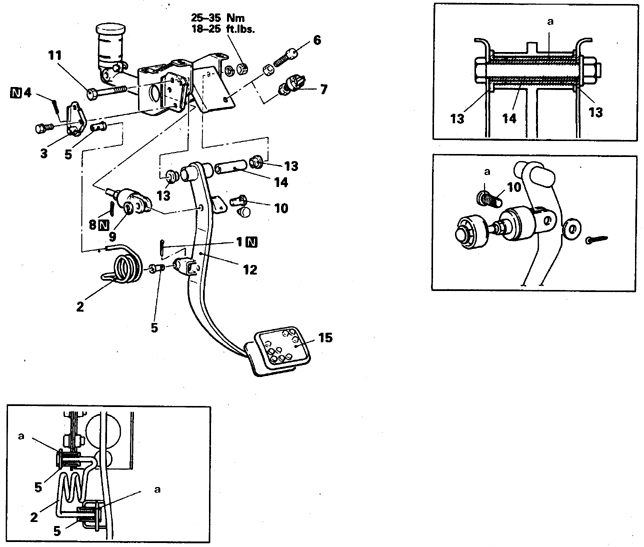

1. Расшплинтуйте ось вилки

2. Снимите пружину

3. Кронштейн

4. Шплинт

5. Втулка

6. Болт ограничителя хода

7. Датчик выключения сцепления

8. Шплинт

9. Шайба

10. Ось вилки

11. Болт

12. Педаль

13. Торцевая втулка

14. Втулка оси

15. Накладка педали

а. Смазать

N – заменить при сборке

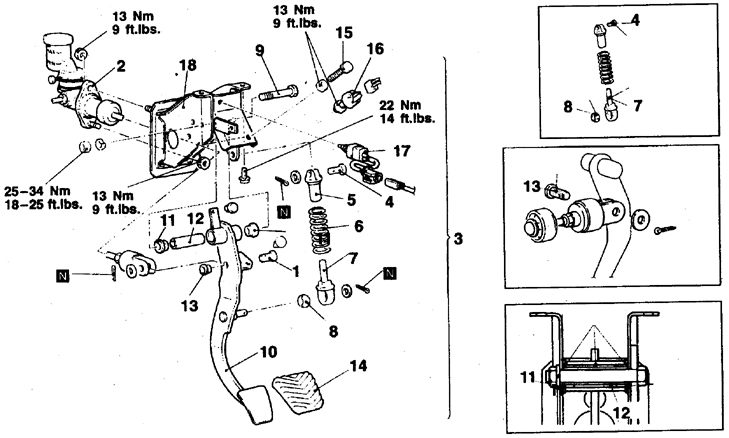

1. Расшплинтуйте ось вилки

2. Отсоедините главный цилиндр то кронштейна (одна из гаек находится со стороны моторного отсека)

3. Педаль в сборе

4. Ось вилки

5. Серьга А

6. Пружина

7. Серьга В

8. Втулка

9. Ось педали

10. Педаль

11. Торцевая втулка

12. Втулка оси

13. Втулки

14. Накладка

15. Болт ограничителя хода (на а/м без круиз-контроля)

16. Датчик включения сцепления (на а/м с системой круиз-контроля)

17. Блокирующий переключатель

18. Кронштейн

а. Смазать

N – заменить при сборке

1. Отпустите гайку оболочки троса, чтобы образовалась слабина.

2. Отсоедините трос от педали.

3. Отверните гайку и снимите рычаг педали, обозначив его положение.

4. Снимите педаль с осью, проследив за сохранностью втулки оси.

5. Установка выполняется в обратном порядке.

6. Смажьте необходимые точки.

1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1989-90 гг. с двигателем 2,6 л смотрите на рис. Педаль сцепления (гидропривод), для а/м 1989-90 гг. с двигателем 2,6 л.

2. При установке затяните все соединения в соответствии с требуемыми моментами.

3. Отрегулируйте педаль (см. подраздел 9.1.2).

1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1990-91 гг. с двигателем 3,0 л смотрите на рис. Педаль сцепления на а/м 1990-91 гг., двигатель 3,0 л.

2. При установке затяните все соединения в соответствии с требуемыми моментами.

3. Отрегулируйте педаль (см. подраздел 9.1.2).

1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1992-98 гг. смотрите на рис. Педаль сцепления на а/м 1992-95 гг.

2. При установке смажьте указанные места и затяните все соединения в соответствии с требуемыми моментами.

3. Отрегулируйте педаль (см. подраздел 9.1.2).
