9.3.6. Снятие и установка трансмиссии

ОБЩИЕ СВЕДЕНИЯ

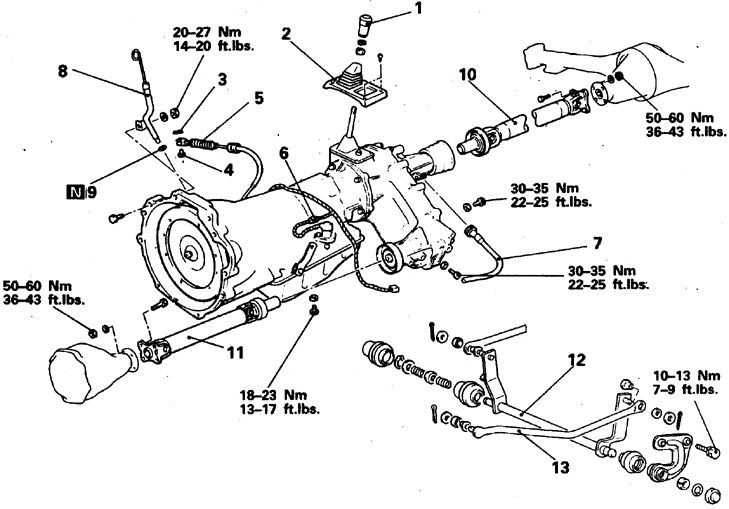

Автоматическая трансмиссия КМ148 (1987-89)
9.3.6. Снятие и установка трансмиссии

1. Рукоятка
2. Панель
3. Шплинт
4. Ось
5. Трос дроссельной заслонки
6. Разъем соленоидного клапана включения высшей передачи (overdrive-клапана)
7. Трос спидометра
8. Патрубок для заправки и проверки уровня жидкости
9. Кольцо
10. Задний карданный вал
11. Передний карданный вал
12. Вал поперечной тяги
13. Тяга

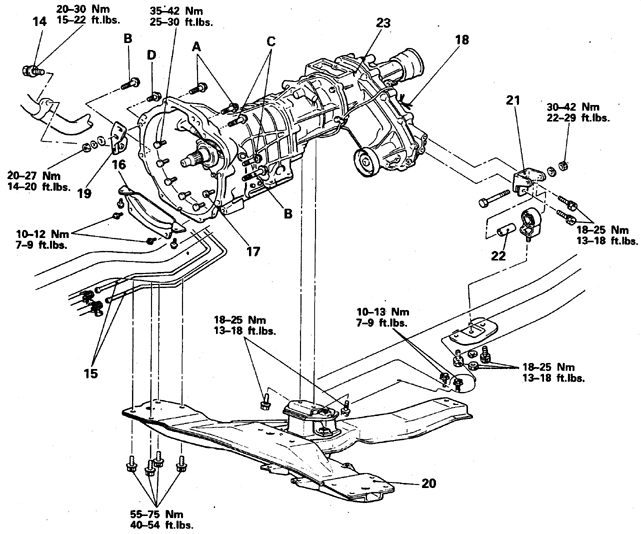

Автоматическая трансмиссия КМ148 (1987-89), продолжение
9.3.6. Снятие и установка трансмиссии

14. Болт крепления выхлопной трубы
15. Трубки охладителя трансмиссионной жидкости
16. Крышка доступа к гидротрансформатору
17. Специальные болты
18. Разъем датчика контрольной лампы включения передней ведущей оси
19. Кронштейн выхлопной трубы
20. Поперечина
21. Кронштейн раздаточной коробки
22. Втулка
23. Трансмиссия в сборе с раздаточной коробкой

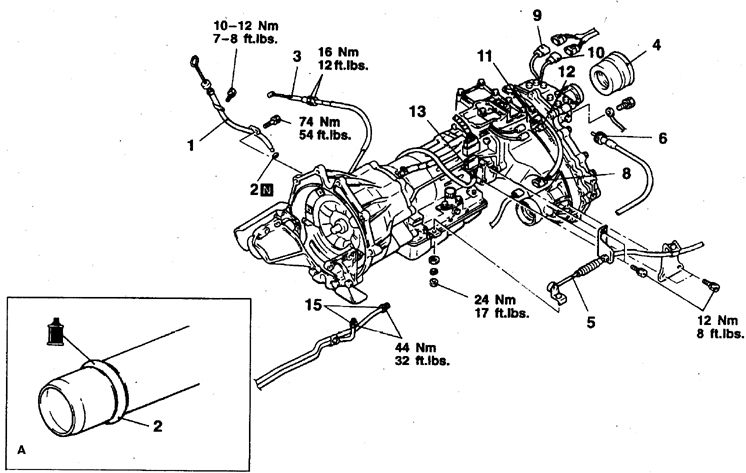

Автоматическая трансмиссия V4AW2 (1990-98)
9.3.6. Снятие и установка трансмиссии

1. Патрубок для заправки и проверки уровня жидкости
2. Кольцо
3. Наконечник троса дроссельной заслонки
4. Пылезащитный чехол
5. Трос управления трансмиссией
6. Трос спидометра
8. Разъем переключателя положений HIGH/ LOW
9. Разъем датчика контрольной лампы включения привода на все колеса
10. Разъем датчика работы межосевого дифференциала в режиме блокировки
11. Разъем датчика блокировки межосевого дифференциала
12. Разъем датчика включения передней оси
13. Разъем блокирующего переключателя
15. Трубка охладителя
А. Смазать жидкостью DIAMOND ATF SP или эквивалентной
N – подлежит замене

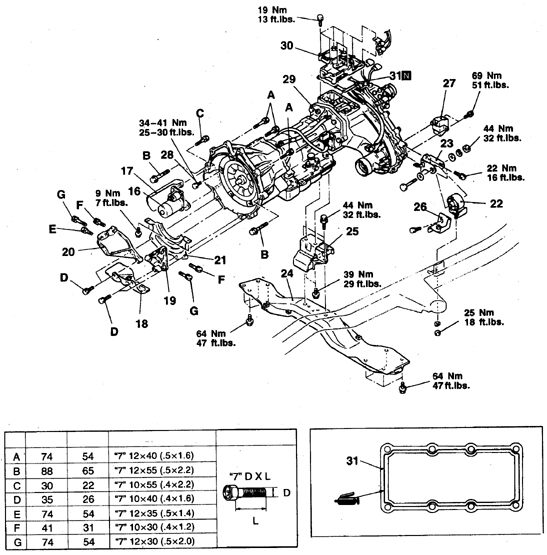

Автоматическая трансмиссия V4AW2 (1990-98), продолжение
9.3.6. Снятие и установка трансмиссии

16. Стартер
17, 18. Щиток
19, 20. Кронштейны
21. Крышка доступа к гидротрансформатору
22. Торсион опоры трансмиссии
23. Кронштейн раздаточной коробки
24. Поперечина
25. Буфер опоры двигателя
26. Кронштейн щитка раздаточной коробки
27. Буфер
28. Болт гидротрансформатора
29. Трансмиссия в сборе с раздаточной коробкой
31. Прокладка
А. Обозначение болта
Б. Момент затяжки
В. Размеры болта L и D

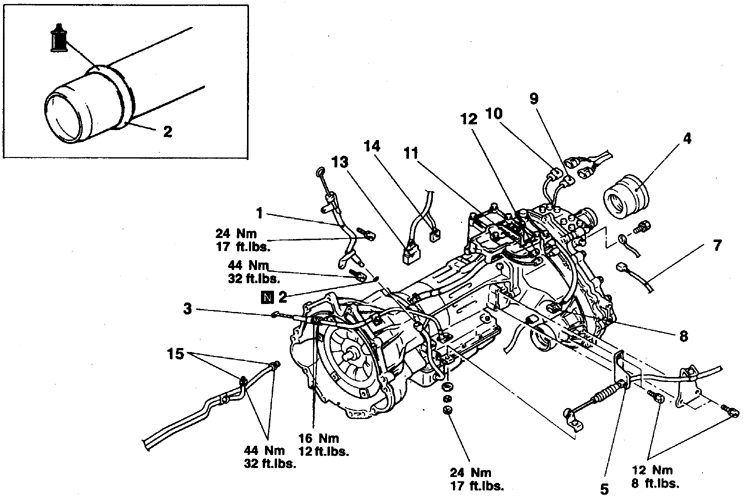

Автоматическая трансмиссия V4AW3 (1994-98)
9.3.6. Снятие и установка трансмиссии

1. Патрубок для заправки и проверки уровня жидкости
2. Кольцо
3. Наконечник троса дроссельной заслонки
4. Пылезащитный чехол
5. Трос управления трансмиссией
7. Разъем датчика скорости
8. Разъем переключателя положений HIGH/ LOW раздаточной коробки
9. Разъем датчика контрольной лампы включения привода на все колеса
10. Разъем датчика работы межосевого дифференциала в режиме блокировки
11. Разъем датчика-детектора блокировки межосевого дифференциала
12. Разъем датчика-детектора включения передней оси
13. Разъем блокирующего переключателя
14. Разъем соленоидного клапана
15. Трубка охладителя
А. Смазать жидкостью DIAMOND ATF SP или эквивалентной
N – подлежит замене

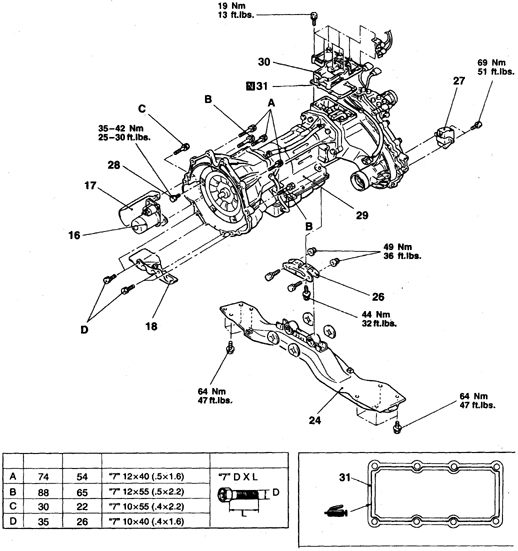

Автоматическая трансмиссия V4AW3 (1994-98), продолжение
9.3.6. Снятие и установка трансмиссии

16. Стартер
17, 18. Щиток стартера
24. Поперечина
26. Кронштейн задней опоры двигателя
27. Буфер
28. Болт крепления гидротрансформатора
29. Трансмиссия в сборе с раздаточной коробкой
30. Корпус механизма управления трансмиссией
31. Прокладка
А. Обозначение болта
Б. Момент затяжки
В. Размеры болта L и D

АВТОМОБИЛИ 1983-89 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите переднюю выхлопную трубу, отсоединив от коллектора и нейтрализатора.
3. Отсоедините kick-down-тягу.
4. Снимите чехол селектора и панель селектора, снимите селектор.
5. Поднимите автомобиль, снимите щиток раздаточной коробки.
6. Снимите механизм смены передач трансмиссии и управления раздаточной коробкой.
7. Слейте из трансмиссии жидкость.
8. Отсоедините трубки охладителя, заглушите и закрепите в вертикальном положении.
9. Отсоедините карданные валы.
10. Отсоедините от трансмиссии провода и тросы.
11. Отверните болты крепления гидротрансформатора, для чего снимите крышку и проворачивайте коленвал, отворачивая болты последовательно.
12. Снимите стартер, отведите в сторону и закрепите (рекомендуется сначала
отсоединить провода).
13. Снимите с поперечины заднюю опору трансмиссии.
14. Снимите поперечину, учитывая значительные вес и размеры этой детали.
15. Снимите опору раздаточной коробки, отверните болты крепления колоколообразного картера и снимите трансмиссию, сместив ее назад, опустив и сняв с направляющих штифтов.
16. Установка выполняется в обратном порядке.
17. Замените все прокладки и уплотнители, затяните соединения с моментами, указанными на иллюстрации.
18. Болты крепления гидротрансформатора к маховику затяните с моментом 35–42 Н.м.
19. Отрегулируйте тяги и тросы.

АВТОМОБИЛИ 1990-98 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите механизм управления раздаточной коробкой.
3. Поднимите автомобиль, снимите щиток раздаточной коробки.
4. Снимите переднюю выхлопную трубу, отсоединив от коллектора и нейтрализатора.
5. Слейте жидкость из трансмиссии и масло из раздаточной коробки.
6. Отсоедините карданные валы, обозначив их положение.
7. Передний вал подайте вперед, наклоните и достаньте из редуктора.
8. Снимите заправочный патрубок.
9. Отсоедините от трансмиссии тяги, снимите с хвостовика картера чехол.
10. Обозначьте и отсоедините от трансмиссии провода и тросы, включая трос спидометра.
11. Отсоедините от трансмиссии трубки охладителя.
12. Снимите стартер и тепловой щиток (если предусмотрен).
13. Подставьте домкрат под поддон двигателя.
14. Подставьте под трансмиссию тележку с домкратом, но трансмиссию пока не вывешивайте.
15. Слегка вывесите двигатель и снимите правую и левую передние опоры.
16. Снимите нижнюю крышку колоколообразного картера.
17. Снимите кронштейн раздаточной коробки, торсион, буфер и кронштейн щитка.
18. Слегка вывесите трансмиссию.
19. Отверните 2 болта поперечины, поднимите домкрат на 6 мм и снимите поперечину.
20. Снимите трансмиссию. При снятии выполните следующее.
21. Снимите крышку
22. Отверните 6 болтов крепления гидротрансформатора, попросив помощника проворачивать коленвал.
23. Осторожно опустите заднюю часть трансмиссии в сборе с раздаточной коробкой и снимите с двигателя.
24. Наклоните переднюю часть трансмиссии и осторожно опустите, следя за тем, чтобы не задеть заднюю крайнюю поперечину, и достаньте из под автомобиля.
25. Установка выполняется в обратном порядке.
26. Замените все прокладки и уплотнители, затяните соединения с моментами, указанными на иллюстрации
27. Болты крепления гидротрансформатора к маховику затяните с моментом 34–41 Н.м., болты крепления трансмиссии – с моментом 75 Н.м., болты поперечины – 6 Н.м.
28. Отрегулируйте приводы управления трансмиссией.
