9.3.7. Раздаточная коробка

ОБЩИЕ СВЕДЕНИЯ

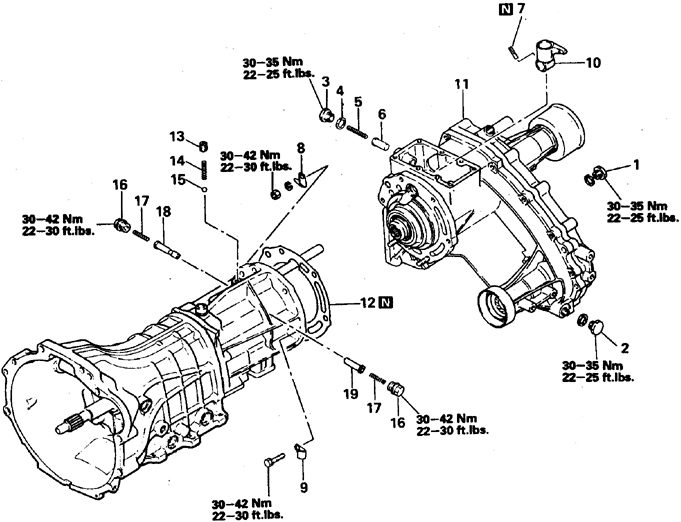

Раздаточная коробка

1. Пробка заправочного отверстия

2. Сливная пробка

3. Заглушка механизма фиксатора

4. Прокладка

5. Пружина

6. Плунжер

7. Подпружиненный штифт

8, 9. Проволочный фиксатор

10. Ползун

11. Картер

12. Прокладка

13, 16. Заглушка

14. Пружина

15. Шарик

17. Пружина

18, 19. Плунжер

Раздаточная коробка на рассматриваемых автомобилях передает крутящий момент на передние колеса. Тип раздаточной коробки, устанавливаемой на всех автомобилях (с механическими и автоматическими КПП) 1983-98 гг., одинаков. Зубья шестерен коробки в постоянном зацеплении, передаточное число в положении рычага HIGH – 1,00:1, в положении LOW (демультипликация) – 1,94:1. Коробка переключается напольным рычагом через ползун, который крепится штифтом на валу управления.
