9.4.3. Редуктор заднего моста

ОБЩИЕ СВЕДЕНИЯ

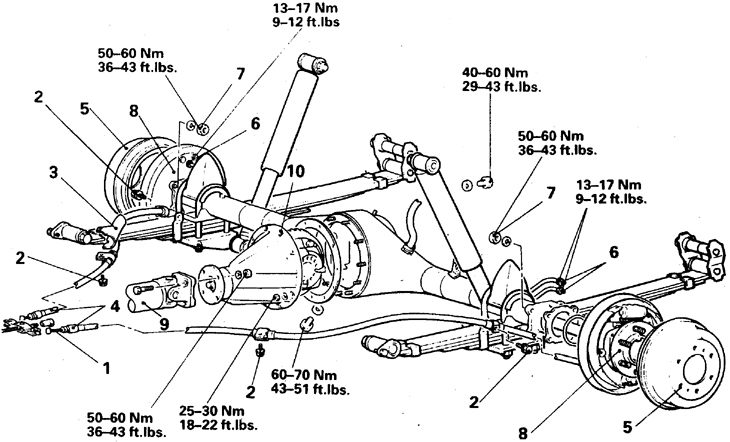

1. Регулятор ручного тормоза

2. Гайки троса

3. Щиток

4. Трос ручного тормоза

5. Барабаны

6. Трубки

7. Гайки

8. Полуось

9. Карданный вал

10. Редуктор

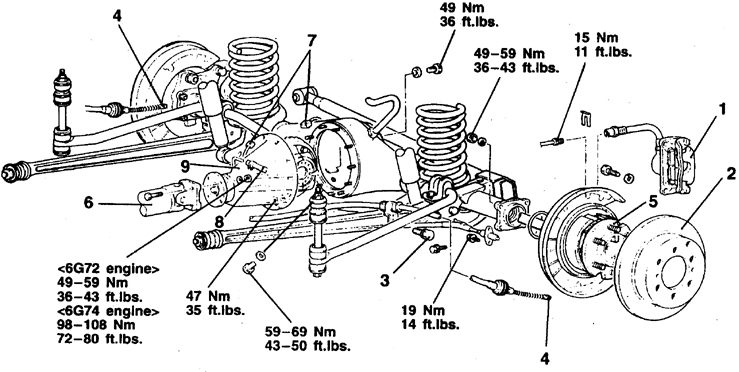

1. Задний тормоз

2. Диск

3. Болт крепления троса

4. Наконечник троса ручного тормоза

5. Полуось

6. Карданный вал

7. Разъем

8. Шланг

9. Редуктор

1. Поднимите автомобиль и снимите задние колеса.

2. Слейте масло из редуктора заднего моста.

3. Снимите барабаны, отсоедините трос ручного тормоза и трубки гидропривода.

4. Отверните гайки и выдвиньте полуоси из дифференциала примерно на 76 мм.

5. Нанесите ориентационные метки и отсоедините задний карданный вал.

6. Отверните гайки и снимите редуктор, подставив тележку с домкратом.

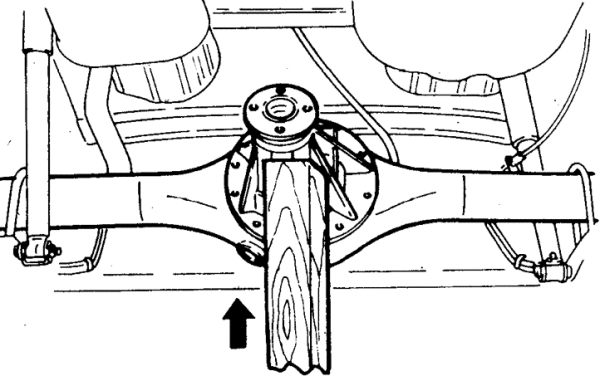

7. При необходимости закрепите редуктор верхней гайкой и сместите с места ударами через деревянный брусок, вскрыв уплотнение.

8. Установка выполняется в обратном порядке.

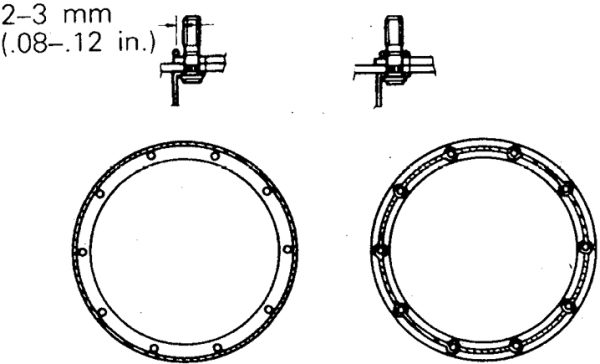

9. Смажьте разъемные плоскости редуктора и балки моста герметиком 3M ART N 8661 или N 8663 или эквивалентным.

10. Затяните гайки и болты в соответствии с требуемыми моментами.

11. По окончании удалите воздух из гидропривода тормозов.

1. Снимите диск и суппорт заднего тормоза. Суппорт отведите в сторону и закрепите.

2. Отсоедините трос ручного тормоза и трубки гидропривода.

3. Отверните гайки и выдвиньте полуоси из дифференциала примерно на 76 мм.

4. Нанесите ориентационные метки и отсоедините задний карданный вал, при необходимости достаньте вал из КПП.

5. Отсоедините от заднего моста разъем проводки и шланг (на части автомобилей).

6. Отверните гайки и снимите редуктор, подставив тележку с домкратом.

7. При необходимости закрепите редуктор верхней гайкой и сместите с места ударами через деревянный брусок, вскрыв уплотнение.

8. Установка выполняется в обратном порядке.

9. Смажьте разъемные плоскости редуктора и балки моста герметиком 3M ART N 8661 или N 8663 или эквивалентным.

10. Затяните гайки и болты в соответствии с требуемыми моментами.

11. По окончании удалите воздух из гидропривода тормозов.
