4.11. Система выпуска отработавших газов

Детали системы выпуска отработавших газов

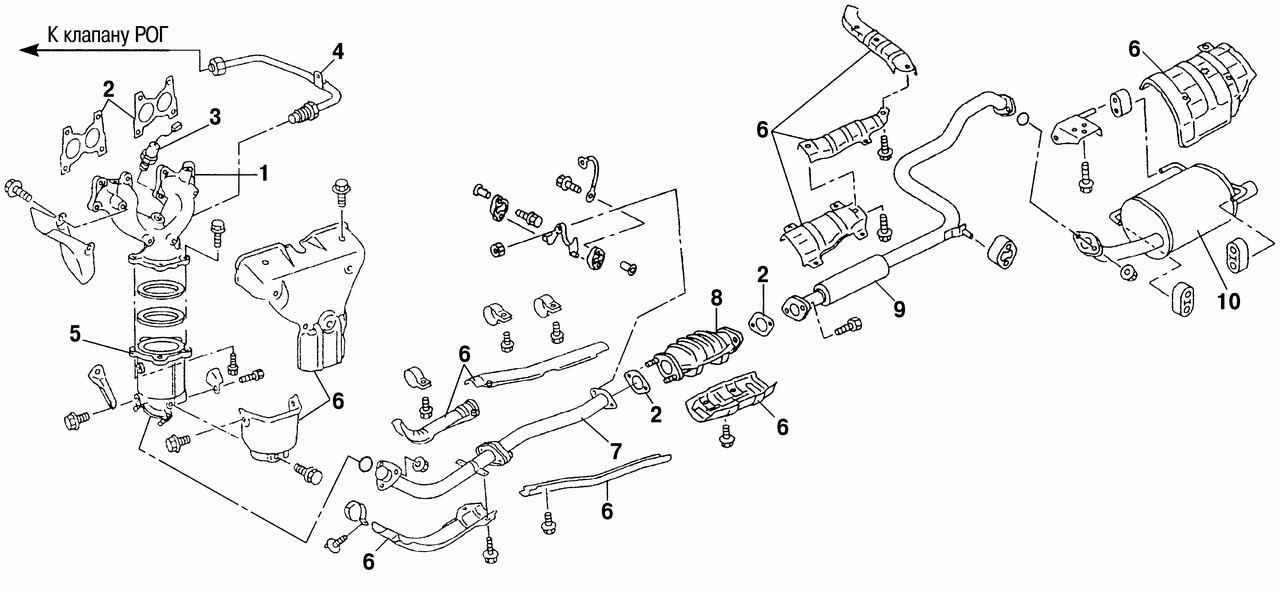

Рис. 2.84. Детали системы выпуска отработавших газов: 1 — выпускной коллектор; 2 — прокладки коллектора; 3 — датчик содержания кислорода в отработавших газах; 4 — трубопровод рециркуляции отработавших газов (РОГ); 5 — первый каталитический нейтрализатор; 6 — термоизоляционный экран; 7 — приемная труба глушителя; 8 — второй каталитический нейтрализатор; 9 — передний глушитель; 10 — задний глушитель


На автомобилях система выпуска отработавших газов состоит из приемной трубы 7 (рис. 2.84), двух каталитических нейтрализаторов, переднего и заднего глушителей. Система выпуска закреплена на автомобиле на резиновых подвесках. Можно снять каждую секцию отдельно или всю систему в целом.
