5.6.1. Конструктивные особенности

Детали системы подачи топлива

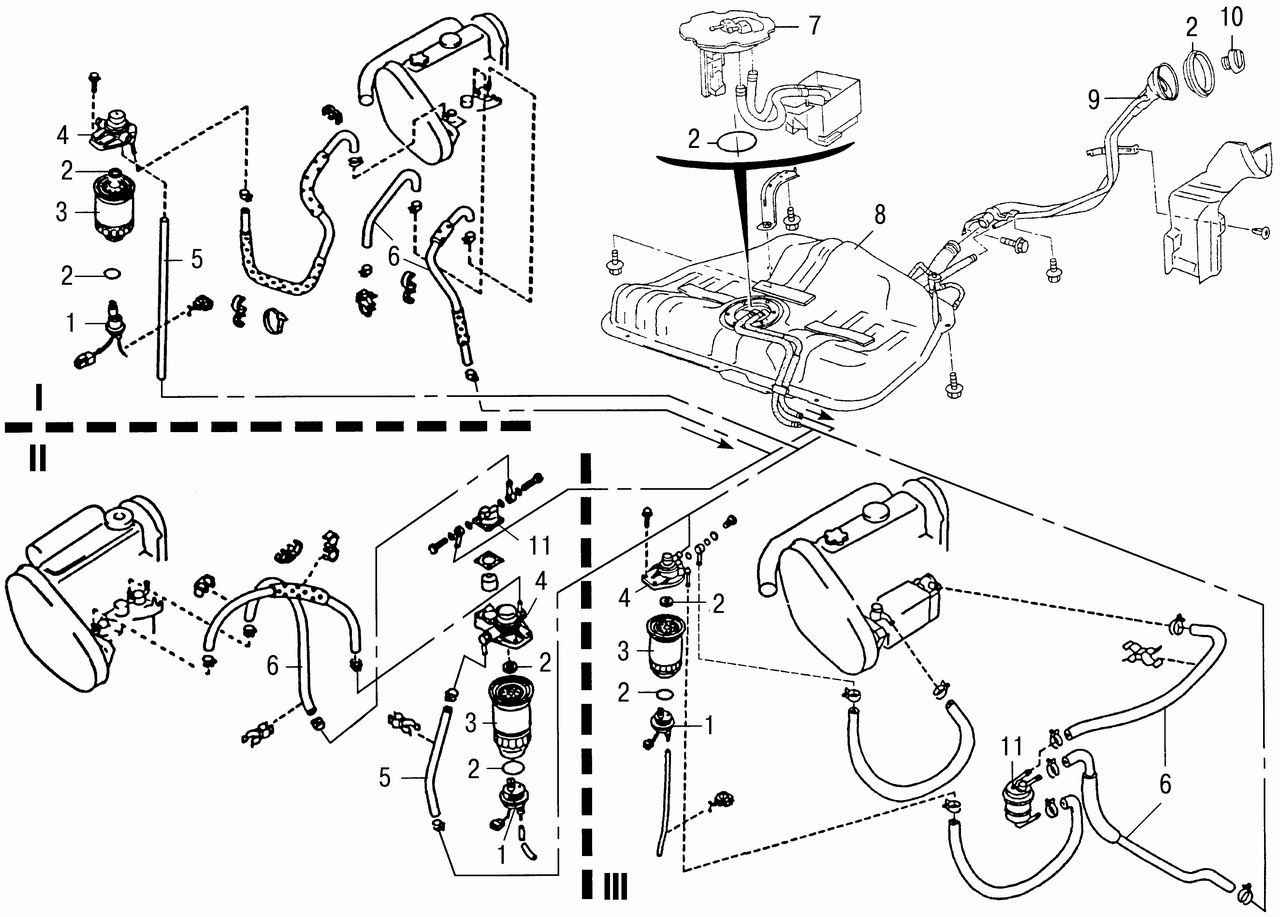

Рис. 3.29. Детали системы подачи топлива: I — двигатель CD20 без подогревателя топлива; II — двигатель CD20 с подогревателем топлива; III — двигатель CD20E; 1 — датчик уровня воды в отстойнике топливного фильтра; 2 — прокладка;
3 — топливный фильтр; 4 — кронштейн крепления фильтра ручного топливоподкачивающего насоса; 5 — подводящий топливопровод; 6 — сливной топливопровод; 7 — датчик уровня топлива; 8 — топливный бак; 9 — наливная труба; 10 — крышка топливного бака; 11 — регулятор слива топлива


В систему питания входят топливный насос высокого давления (ТНВД) распределительного типа, который приводится в действие зубчатым ремнем от распределительного вала, форсунки, топливный фильтр и топливопроводы, детали воздушного тракта двигателя. Детали системы изображены на рис. 3.29, 3.30, 3.31.

Детали системы впрыска топлива

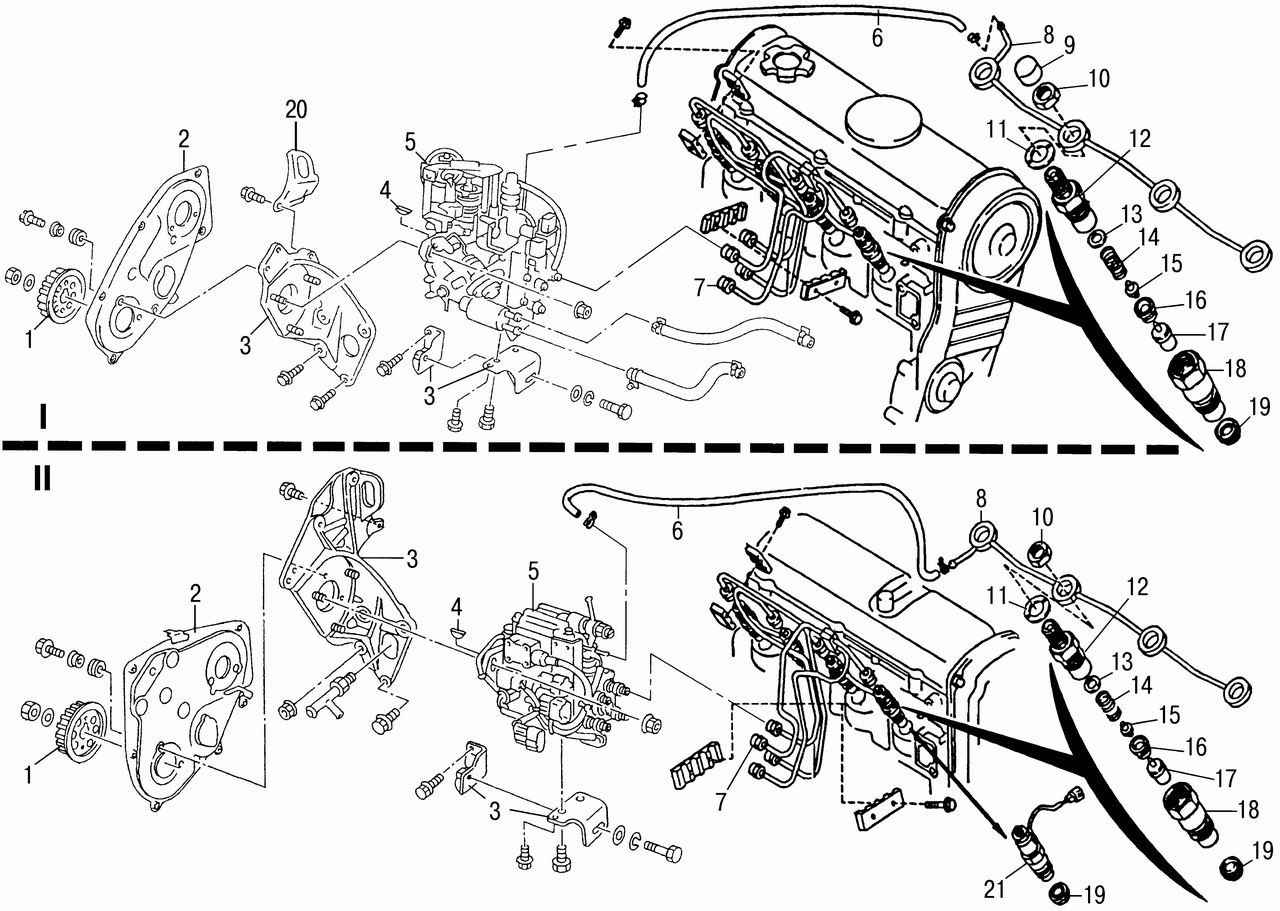

Рис. 3.30. Детали системы впрыска топлива: I — двигатель CD20; II — двигатель CD20E; 1 — зубчатый шкив привода ТНВД; 2 — крышка корпуса ТНВД; 3 — кронштейн; 4 — шпонка; 5 — ТНВД; 6 — сливной шланг; 7 — топливопроводы высокого давления; 8 — сливной трубопровод; 9 — колпачок; 10 — гайка крепления; 11 — прокладка; 12 — верхняя часть корпуса форсунки; 13 — регулировочная шайба; 14 — пружина; 15 — толкатель; 16 — проставка; 17 — носок распылителя форсунки; 18 — нижняя часть корпуса форсунки; 19 — термозащитная шайба; 20 — кронштейн для подъема двигателя; 21 — форсунка с датчиком подъема иглы (1-й цилиндр)


Детали воздушного тракта двигателя

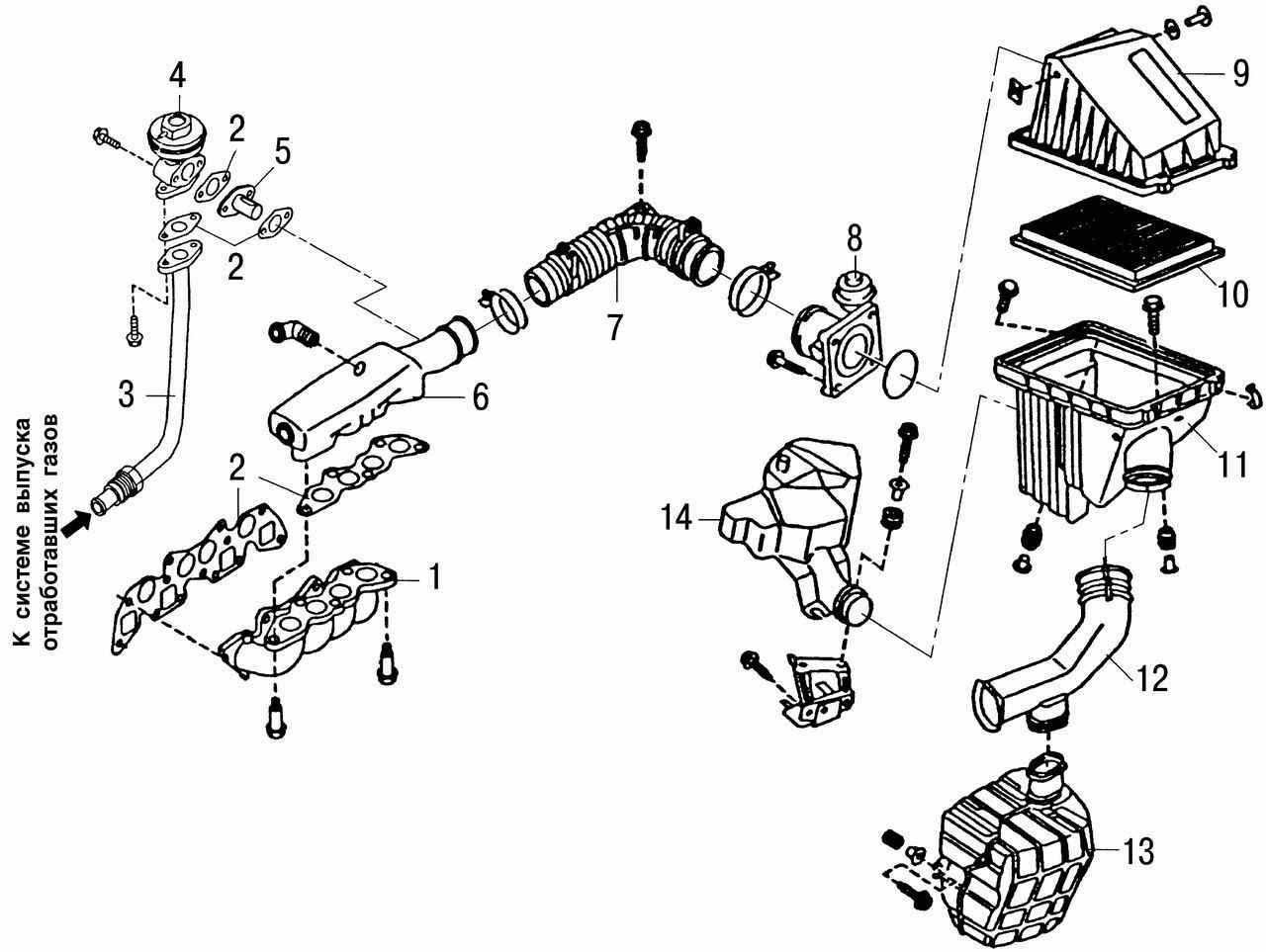

Рис. 3.31. Детали воздушного тракта двигателя: 1 — впускной трубопровод; 2 — прокладки; 3 — трубопровод системы РОГ; 4 — клапан системы РОГ; 5 — переходник; 6 — воздухораспределитель; 7 — воздуховод; 8 — патрубок воздушного фильтра; 9 — крышка корпуса воздушного фильтра; 10 — фильтрующий элемент; 11 — корпус воздушного фильтра; 12 — воздухозаборник; 13 и 14 — резонаторы


Топливный бак вместимостью 60 л отштампован из стального листа и закреплен под кузовом перед задней осью. В топливном баке установлен датчик уровня топлива. Доступ к датчику осуществляется через люк в полу кузова под задним сиденьем. Показания указателя уровня топлива могут быть оттарированы по данным табл. 3.11.

Таблица 3.11   Проверка датчика уровня топлива
Показания указателя уровня топлива в комбинации приборов
Расстояние между центром поплавка и привалочной поверхностью датчика, мм
Значения сопротивления между выводами «In и «3», Ом
Стрелка в начале шкалы
131
78-85
Стрелка посередине шкалы
36
27-35
Стрелка в конце шкалы
36
4-6


Регулятор слива топлива

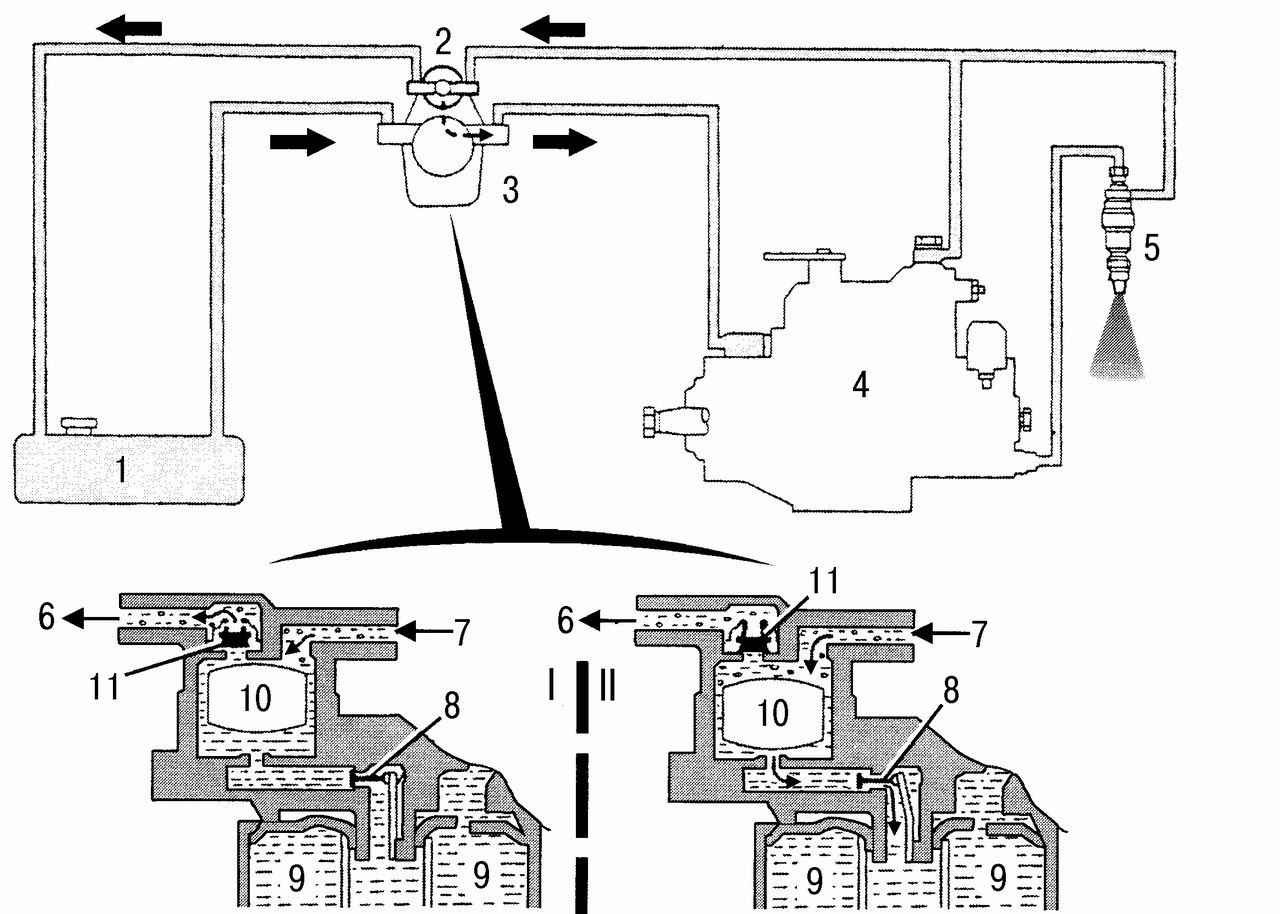

Рис. 3.32. Регулятор слива топлива: I — температура топлива выше 30 °С; II — температура топлива ниже 30 °С; 1 — топливный бак; 2 — регулятор слива топлива; 3 — топливный фильтр; 4 — ТНВД;
5 — форсунка; 6 — патрубок к топливному баку; 7 — патрубок от ТНВД; 8 — сливной клапан; 9 — фильтрующий элемент; 10 — поплавок; 11 — обратный клапан


В системе применен регулятор слива топлива (рис. 3.32), который устанавливается между ТНВД и топливным баком. Топливо, проходя через фильтр, ТНВД и форсунки разогревается по мере прогрева двигателя. Регулятор слива топлива при температуре топлива ниже 30° С часть его направляет в топливный фильтр для подогрева. При температуре свыше 30° С слив топлива происходит в топливный бак.
Топливный фильтр марки Nissan 16403-59ЕОО со сменным фильтрующим элементом крепится к крышке с левой стороны щита передка в моторном отсеке. Периодичность обслуживания фильтра: слив отстоя — через 10 000 км пробега (при замене масла в двигателе); замена фильтрующего элемента — каждые 30 000 км пробега.
Воздушный фильтр со сменным сухим бумажным фильтрующим элементом типа Nissan V0100 расположен в корпусе с левой стороны около аккумуляторной батареи в моторном отсеке. Периодичность замены фильтрующего элемента — через каждые 60 000 км пробега.
Датчик указателя наличия отстоя установлен в фильтре грубой очистки топлива. Он выдает сигнал на контрольную лампу в комбинации приборов о необходимости слить отстой.
Топливный насос высокого давления расположен сзади с левой стороны двигателя и приводится в действие зубчатым ремнем от зубчатого шкива распределительного вала со стороны маховика. На двигателях CD20 устанавливается ТНВД с вращающимся распределителем,  центробежным механическим регулятором частоты вращения, электромагнитным клапаном регулировки опережения впрыска топлива, управляемым электронным блоком управления (ЭБУ), устройством для пуска холодного двигателя и электромагнитным клапаном останова. На двигателях CD20E устанавливается одноплунжерный ТНВД распределительного типа с электроприводом корректора подачи топлива, электромагнитными клапаном регулировки угла опережения впрыска топлива и клапаном останова, управляемыми ЭБУ. Характеристики ТНВД приведены в табл. 3.12. ТНВД не требует регулировки, за исключением регулировки угла опережения впрыска топлива. Характеристики форсунок даны в табл. 3.13. На двигателях CD20E приводной ремень ТНВД передает также вращение вакуумному насосу. Направление вращения определяется по стрелкам на ремне, которые должны быть направлены в сторону двигателя. Натяжение ремня регулируется натяжным роликом с эксцентриком и пружиной. Периодичность замены ремня: через 90 000 км пробега.
Форсунки (четыре) вворачиваются в головку блока цилиндров. Регулировочные шайбы, используемые для установки давления начала впрыска, выпускаются толщиной от 0,50 до 1,0 мм с интервалом через каждые 0,04 мм.

Таблица 3.12   Характеристика ТНВД
Параметр
Двигатель CD20
Двигатель CD20E
Марка и тип
ZEXEL NP-VE 4/10 F2500 LNP123S
ZEXEL NP-VE 4/10 Е2500 LNP13
Каталожный номер
16700-7501
16700-2610
Ход плунжера насоса, соответствующий начальному углу опережения впрыска топлива при нахождении поршня 1-го цилиндра в ВМТ такта сжатия, мм
0,79-0,35
0,38+0,03
Начальный угол опережения впрыска топлива до ВМТ (на холостом ходу), град
8
0+1
Частота вращения коленчатого вала на холостом ходу, мин-1
700+50
725+25
Частота вращения коленчатого вала на ускоренном холостом ходу, мин-1
1300

Максимальная частота вращения коленчатого вала (без нагрузки),
5400
5400

Таблица 3.13   Характеристика форсунок
Параметр
Двигатель CD20
Двигатель CD20E
Марка и тип форсунок
NPDNOSD1510
NPDNOSND220
Давление начала впрыска, кПа:


новые форсунки
12,75-13,53
13,24-14,02
приработанные форсунки
12,26-13,24
12,26-13,24


Электромагнитный клапан останова крепится на торце ТНВД, перекрывает поступление топлива к распределителю. Сопротивление клапана 18 Ом.
