6.3.2. Регулировка троса системы принудительного обратного переключения передач («kick down»)

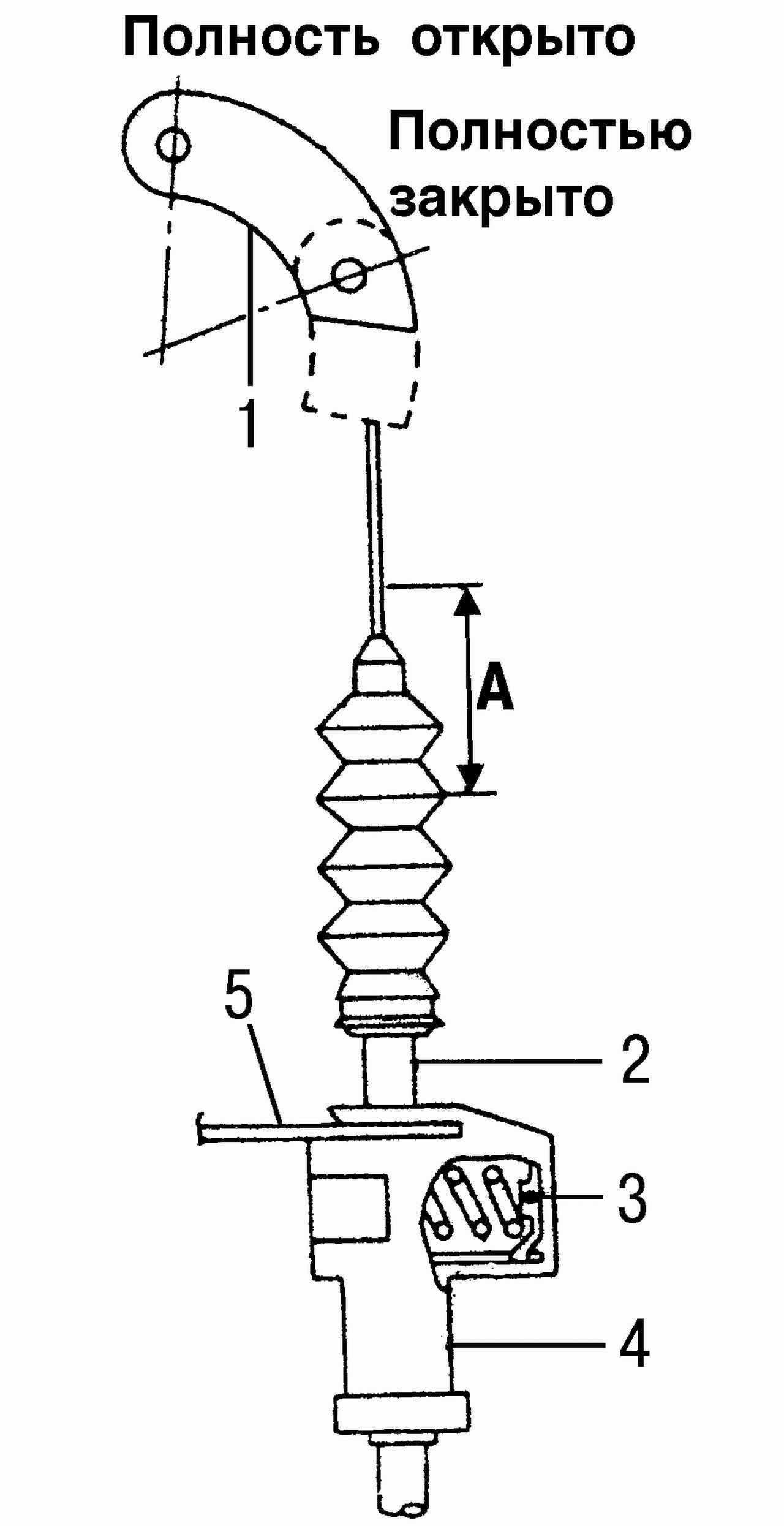

Рис. 4.47. Регулировка троса принудительного обратного переключения передач: 1 — рычаг троса управления подачей топлива; 2 — кожух оболочки троса; 3 — регулятор натяжения троса; 4 — защитный чехол троса; 5 — кронштейн крепления

Убедитесь в правильности регулировки троса управления подачей топлива. Нажмите на регулятор натяжения троса (рис. 4.47) для освобождения оболочки троса и передвиньте ее через кронштейн крепления до упора. Отпустите регулятор натяжения троса. Сделайте метку на сердцевине троса. Приложите линейку к метке и передвиньте рычаг управления подачей топлива из положения «полностью закрытое» в положение «полностью открытое». Измерьте расстояние А перемещения сердцевины троса, которое должно находиться в пределах от 39 до 43 мм. Добейтесь указанных значений, отжав регулятор натяжения и перемещая оболочку троса.
