9.5.1. Снятие и установка главного тормозного цилиндра

Детали привода тормозов

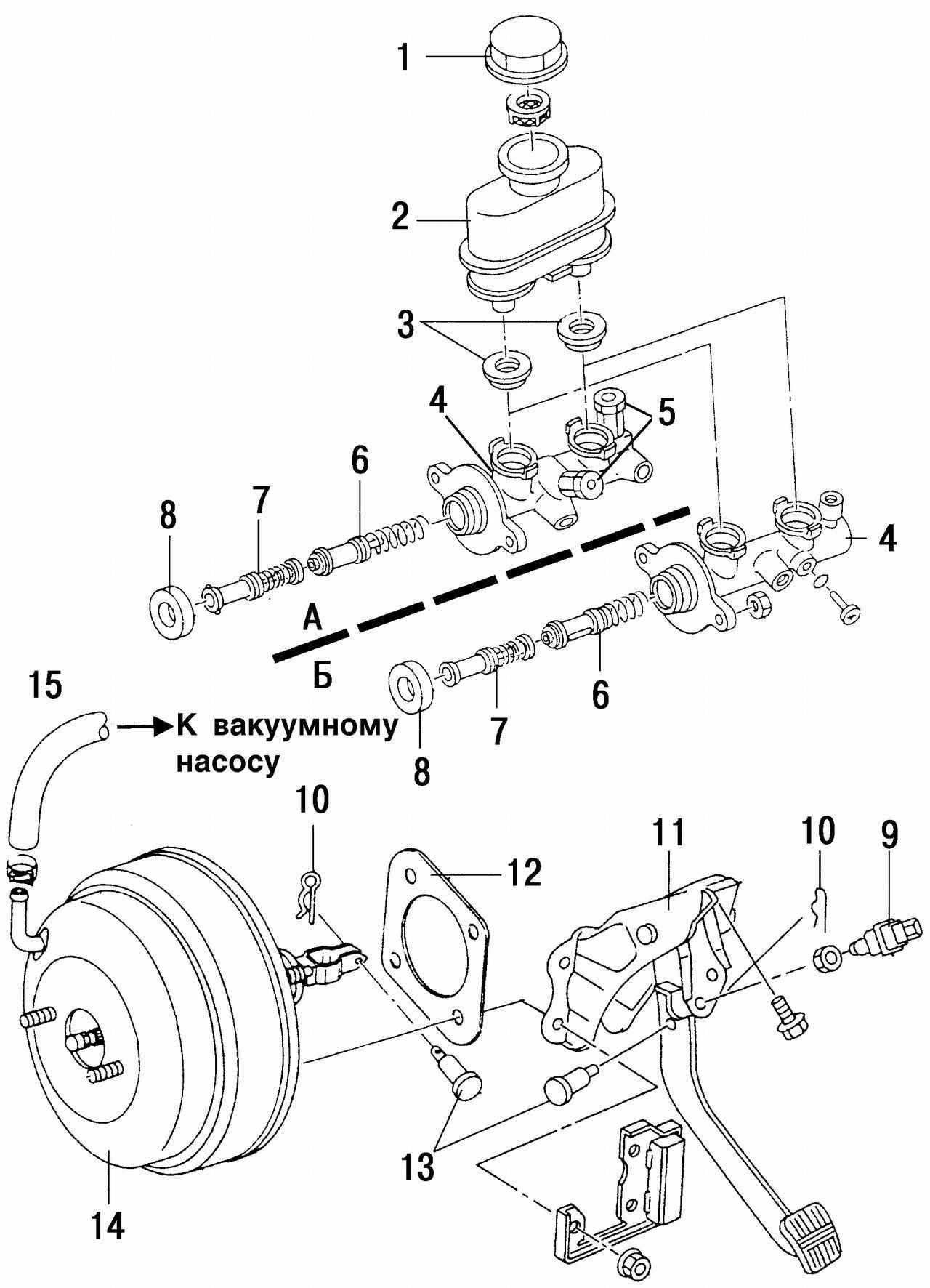

Рис. 7.13. Детали привода тормозов: А — без ABS; Б — c ABS; а — к вакуумному насосу; 1 — крышка бачка; 2 — бачок; 3 — уплотнительные кольца бачка; 4 — главный тормозной цилиндр; 5 — регуляторы давления; 6, 7 — поршни тормозных контуров; 8 — уплотнительная прокладка главного тормозного цилиндра; 9 — выключатель стоп-сигнала; 10 — пружинный шплинт; 11 — педаль тормоза; 12 — прокладка; 13 — ось педали тормоза; 14 — вакуумный усилитель; 15 — вакуумный шланг


При работе руководствуйтесь рис. 7.13. Откройте капот. С помощью шприца откачайте тормозную жидкость из бачка. На автомобиле с бензиновым двигателем снимите воздуховод. Снимите бачок и уплотнительные кольца. Отсоедините от цилиндра штуцеры тормозных трубок, пометив их. Примите меры для предотвращения пролива тормозной жидкости. Заглушите отверстия, чтобы избежать попадания в них грязи. Отверните от вакуумного усилителя гайки крепления главного тормозного цилиндра и снимите его.
Установку производите в последовательности, обратной снятию. При этом затягивайте резьбовые соединения предписанным моментом. После установки главного цилиндра удалите воздух из гидропривода тормозов.
