9.6.2. Снятие и установка гидроагрегата ABS

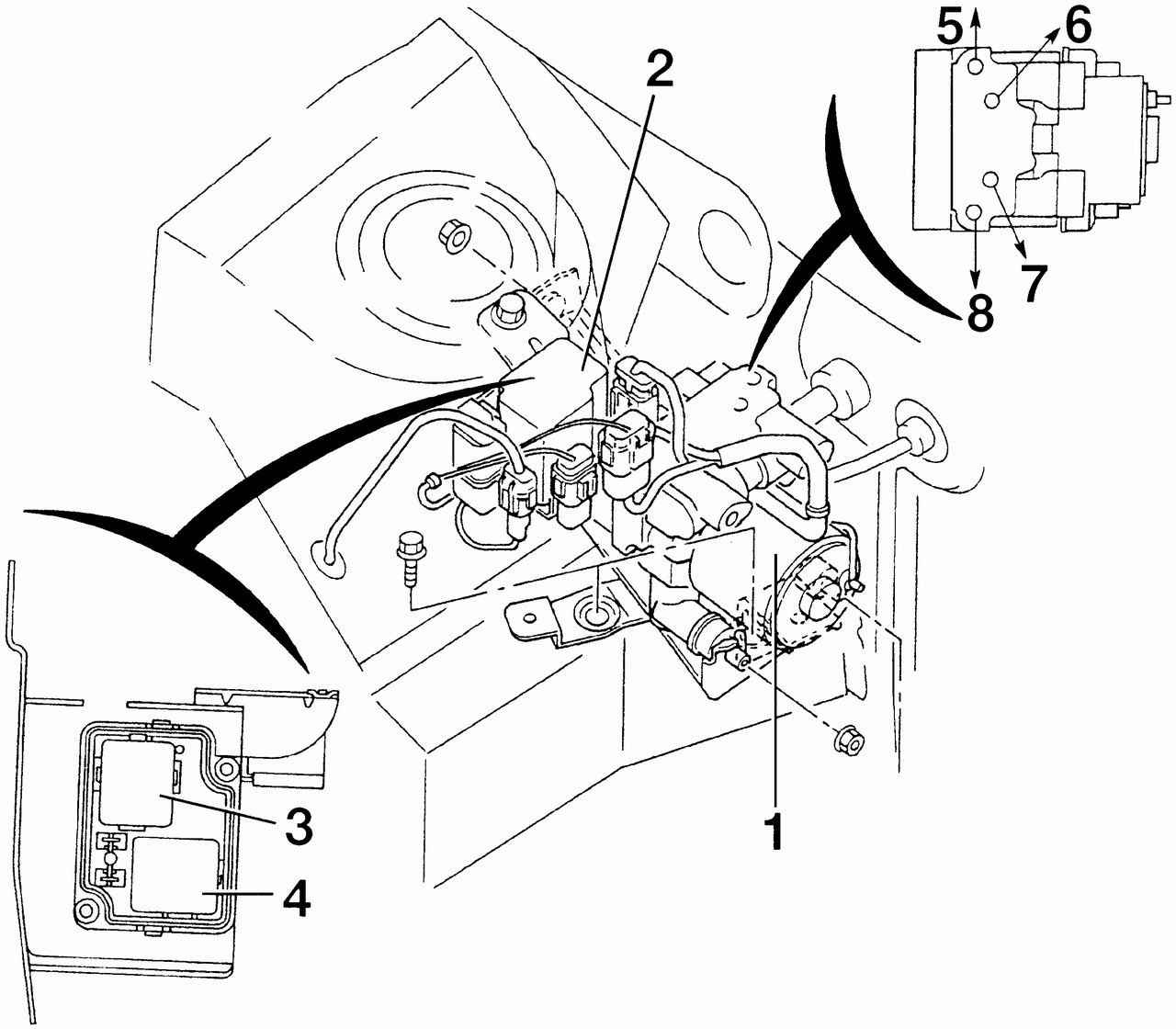

Компоновочная схема гидроагрегата ABS: 1 — гидроагрегат; 2 — блок реле; 3 — реле управления электромагнитными клапанами; 4 — реле включения насоса; штуцеры подсоединения тормозных механизмов колес
Рис. 7.16. Компоновочная схема гидроагрегата ABS: 1 — гидроагрегат; 2 — блок реле; 3 — реле управления электромагнитными клапанами; 4 — реле включения насоса; штуцеры подсоединения тормозных механизмов колес: 5 — переднего левого; 6 — заднего правого; 7 — заднего левого; 8 — переднего правого


Схема компоновки гидроагрегата приведена на рис. 7.16. Отсоедините провода от аккумуляторной батареи. С помощью шприца откачайте из бачка тормозную жидкость. Отсоедините от гидроагрегата штепсельные разъемы. Откачайте хладагент из системы кондиционирования, затем отсоедините шланги от панели передка кузова (см. раздел «Кондиционер»). Снимите блок реле в моторном отсеке.

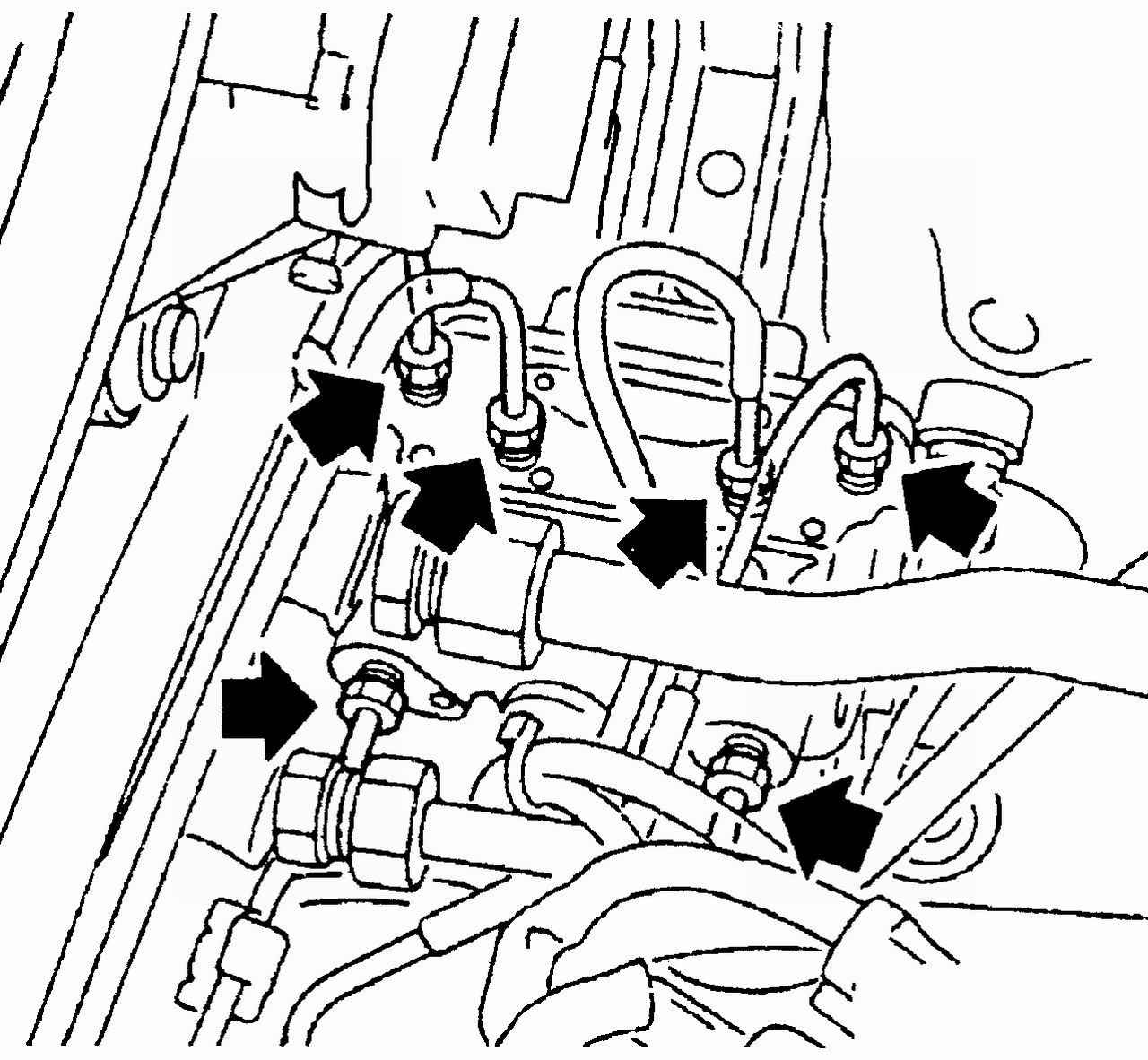

Расположение трубопроводов на гидроагрегате
Рис. 7.17. Расположение трубопроводов на гидроагрегате


Отсоедините и отведите в сторону трубопроводы гидроагрегата, заглушив их пробками (рис. 7.17). Отверните две гайки нижнего крепления гидроагрегата. Снимите гидроагрегат с кронштейна.
Установку производите в порядке, обратном снятию. Удалите воздух из системы гидропривода тормозов.
