8.13. Проверка состояния и замена датчика детонации

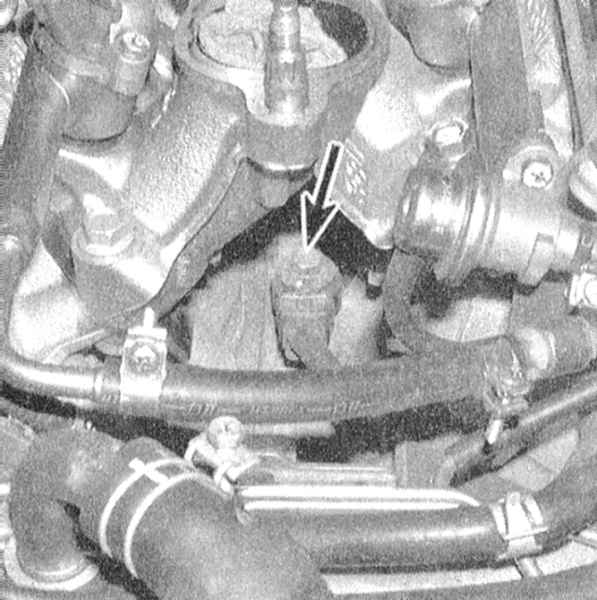

Датчики детонации реагируют на повышение интенсивности вибраций двигателя, обычно вызываемое детонацией воздушно-топливной смеси. На основании получаемой от датчика информации РСМ корректирует момент опережения зажигания, стараясь поддерживать его на максимально возможном уровне, гарантирующем достаточную эффективность отдачи двигателя. Датчик вырабатывает сигнал переменного тока, амплитуда которого повышается пропорционально уровню вибраций. Для компенсации детонаций РСМ при необходимости выдает команду за сдвигание момента зажигания в сторону замедления. На моделях 1993 и 1994 г.г. вып. датчик установлен на правой стороне двигателя, непосредственно под выпускным коллектором. На моделях с 1995 г. вып. датчик помещен под впускным трубопроводом.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

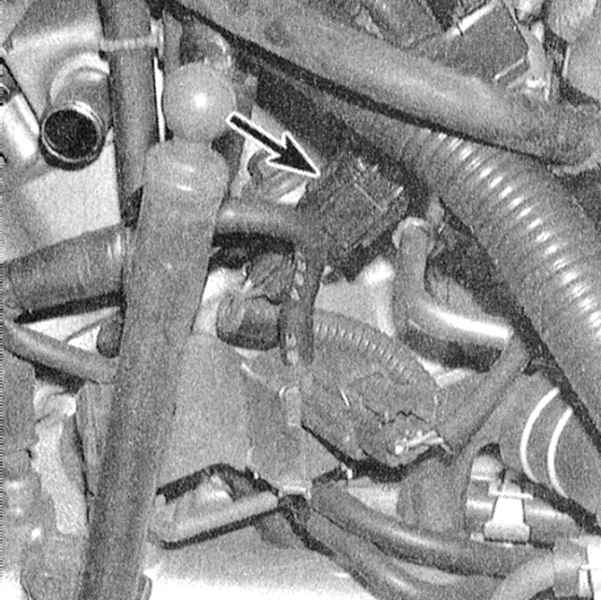

Отсоедините от датчика электропроводку. Измерьте сопротивление между двумя клеммами контактного разъема датчика, - омметр должен зарегистрировать наличие проводимости, в противном случае замените датчик.

 Электрическое сопротивление датчика детонации очень высоко, используйте омметр, соединительная электропроводка которого рассчитана как минимум на 10 мОм.

ЗАМЕНА

Модели 1993 и 1994 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Прежде чем приступать к выполнению процедуры, дождитесь полного остывания двигателя.

1. Опорожните систему охлаждения (см. Главу Настройки и текущее обслуживание).
2. Поддомкратьте автомобиль и установите его на подпорки
3. Отсоедините электропроводку от датчика детонации и высвободите жгут из промежуточных фиксаторов.
4. Снимите датчик с блока двигателя.
5. Установка производится в обратном порядке.
6. Не забудьте заправить систему охлаждения (см. Главу Настройки и текущее обслуживание).

Модели с 1995 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обе (верхнюю и нижнюю) секции впускного трубопровода (см. Часть Двигатели SOHC Главы Двигатель).
2. Отсоедините от датчика электропроводку.

3. Выверните крепежный болт и снимите датчик с блока двигателя.

4. Установка производится в обратном порядке.
5. Установите на место впускной трубопровод (см. Часть Двигатели SOHC Главы Двигатель).
