8.3. Снятие и установка РСМ

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

 Во избежание повреждения РСМ электростатическим разрядом, старайтесь не прикасаться к контактным клеммам модуля. По возможности производите самозаземление.

Каждый раз при отключении аккумуляторной батареи происходит аннулирование рабочих параметров из памяти РСМ, что может приводить к нарушению стабильности оборотов двигателя в первые несколько минут после осуществления первого запуска.


1. Модуль управления РСМ помещен в сборку центральной консоли автомобиля, справа от педали газа.
2. Отсоедините отрицательный провод от батареи.

 Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!

3. Снимите панели боковой отделки перед центральной консолью.

4. Отсоедините электропроводку от РСМ.

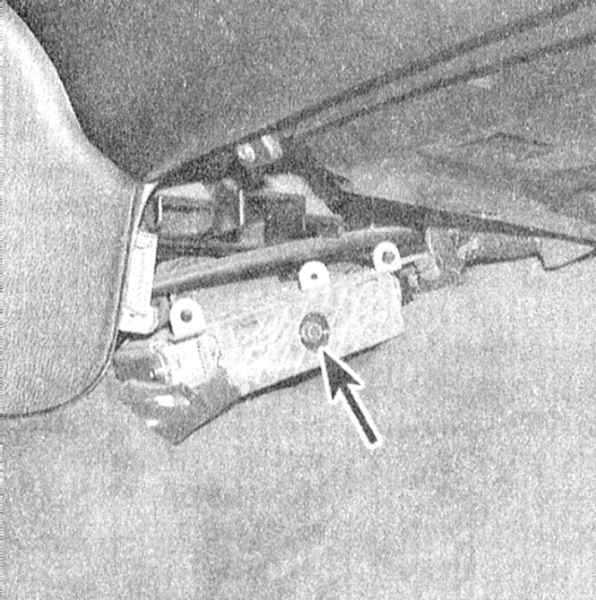

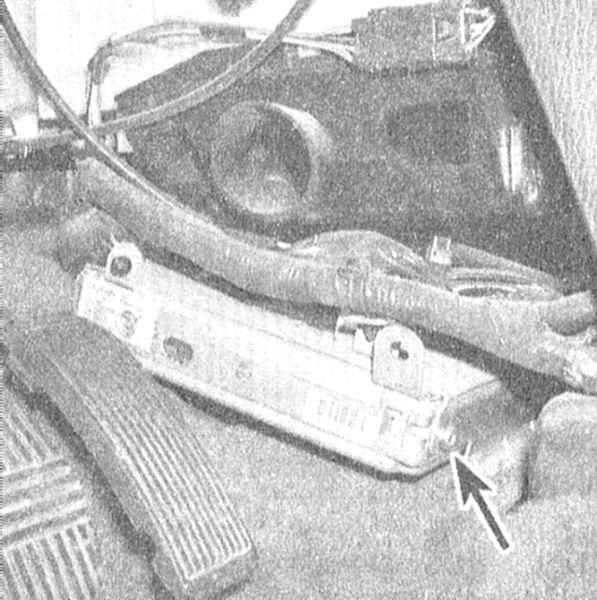

5. Выверните болты крепления опорного кронштейна модуля управления.

6. Осторожно извлеките сборку модуля из-под панели приборов.
7. Установка производится в обратном порядке.
