8.7. Проверка состояния и замена датчика температуры всасываемого воздуха (IAT)

Датчик IAT представляет собой термистор (резистор, сопротивление которого зависит температуры). Датчик установлен внутри впускного воздуховода и служит для определения температуры всасываемого в двигатель воздуха. Изменение сопротивления влечет за собой изменение амплитуды сигнального напряжения датчика, причем, чем ВЫШЕ температура, тем НИЖЕ сопротивление, и наоборот. РСМ использует выдаваемую датчиком информацию при тонких регулировках дозировки воздушно-топливной смеси. Отказы датчика/нарушения в его электрической цепи приводят к записи в память системы самодиагностики соответствующего кода неисправности (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Прежде чем приступать непосредственно к оценке состояния датчика, удостоверьтесь в исправности подачи на него питания от РСМ и в отсутствии признаков нарушений заземления. Отсоедините от датчика IAT электропроводку и подключите вольтметр к двум клеммам разъема со стороны жгута. Включите зажигание (двигатель не запускайте), - измеритель должен выдать показание 5.0 В, в противном случае проверьте состояние электропроводки на участке цепи между датчиком и РСМ. Если цепь в порядке, отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

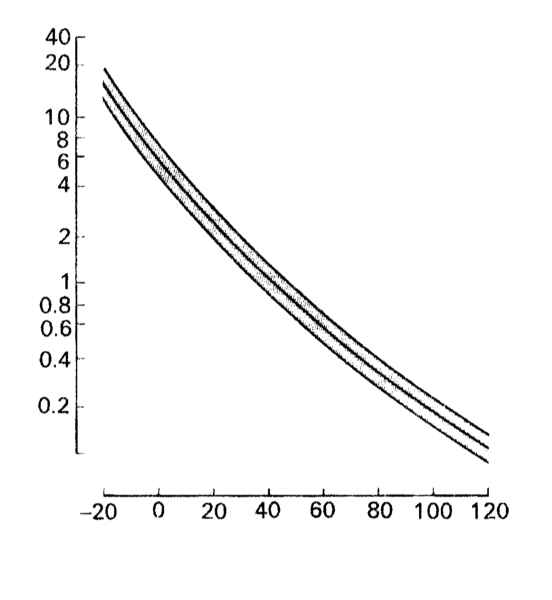

2. При выключенном зажигании отсоедините от датчика IAT электропроводку и при помощи омметра измерьте сопротивление между двумя клеммами разъема датчика при холодном двигателе. Восстановите исходное подсоединение электропроводки, запустите двигатель и прогрейте его до нормальной рабочей температуры. Вновь рассоедините разъем и повторите измерение сопротивления. Сравните результаты двух измерений с графиком температурной зависимости датчика. Неисправный датчик подлежит замене.

 Более тонкая проверка состояния датчика IAT может быть произведена вне автомобиля и построения полного графика температурной зависимости путем опускания в подогреваемую на огне воду.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от датчика IAT электропроводку.

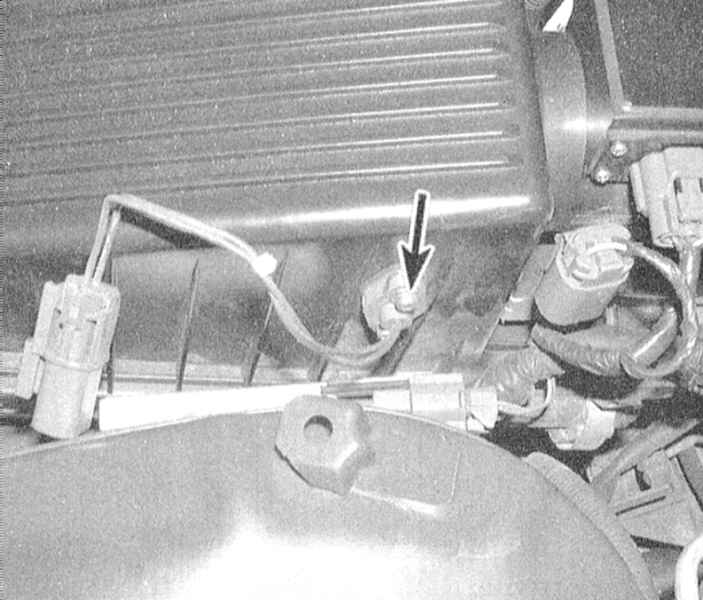

2. Извлеките датчик из впускного воздуховода (постарайтесь не повредить пластмассовые компоненты).
3. Установка производится в обратном порядке.
