11.10. Снятие и установка компонентов системы ABS

Расположение компонентов ABS указано на иллюстрации Расположение компонентов вспомогательных систем.

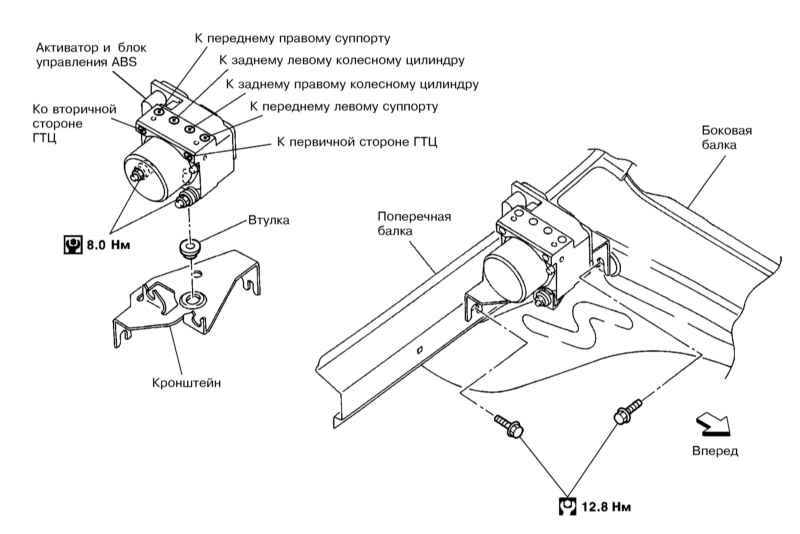

Компоненты установки активатора и блока управления ABS

ПОРЯДОК ВЫПОЛНЕНИЯ

При снятии колесных датчиков не вращайте их и не тяните сильно за их электропроводку. Роторы передних колесных датчиков совмещены со ступичными подшипниками и заменяются как единый узел (см. Главу Приводные валы, поворотные кулаки и ступичные сборки). Для снятия роторов задних колесных датчиков требуется снять тормозной барабан (см. Раздел Снятие и установка ступичной сборки заднего колеса). Снятий ротор заднего колесного датчика повторно использовать не допускается. Перед снятием активатора и блока управления ABS отсоедините отрицательный провод от аккумуляторной батареи. При установке надавите на активатор, чтобы он зафиксировался на кронштейне. После установки прокачайте тормозную систему (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).
