11.8. Снятие и установка сборки задних тормозных механизмов

Снятие

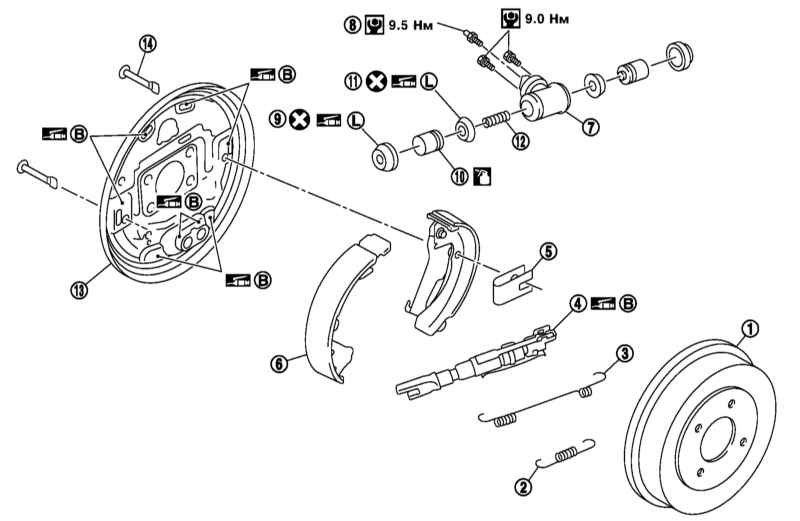

Компоненты сборки заднего тормозного механизма

1 — Барабан
2/3 — Нижняя/верхняя стяжная пружина
4 — Разжимная планка
5 — Фиксатор
6 — Колодка
7 — Колесный цилиндр
8 — Штуцер прокачки

9 — Защитный колпачок
10 — Поршень
11 — Опорная чашка
12 — Пружина
13 — Тормозной щит
14 — Направляющая колодки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите соответствующее колесо.
  2. При отпущенном стояночном тормозе снимите тормозной барабан (см. Раздел Снятие и установка ступичной сборки заднего колеса).

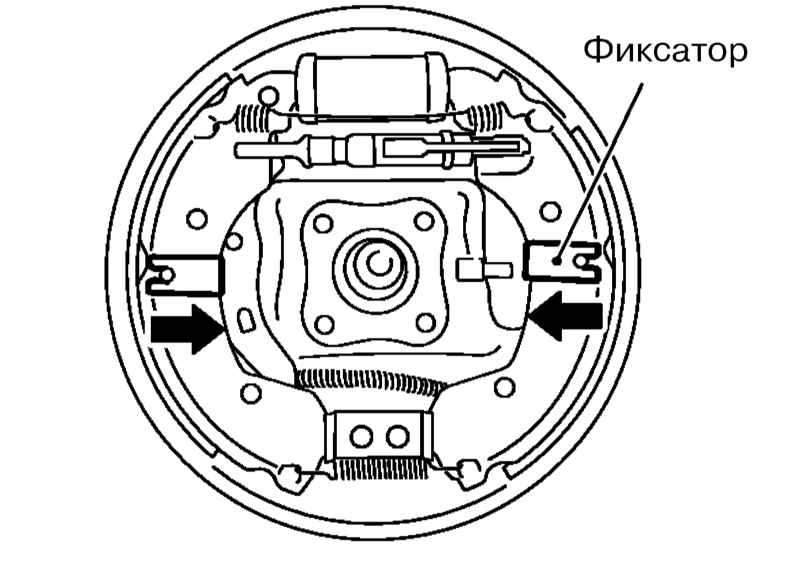

  1. Одновременно отжимая и вращая фиксаторы, вытяните направляющие колодок и снимите сборку колодок.

Не повредите при этом защитные колпачки колесного цилиндра.

  1. Отсоедините трос стояночного тормоза.
  2. При необходимости отсоедините от колодок стяжные пружины и разжимную планку.
  3. Для снятия колесного цилиндра отсоедините от него тормозную трубку и выверните его крепежные болты.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если снимался, установите колесный цилиндр.

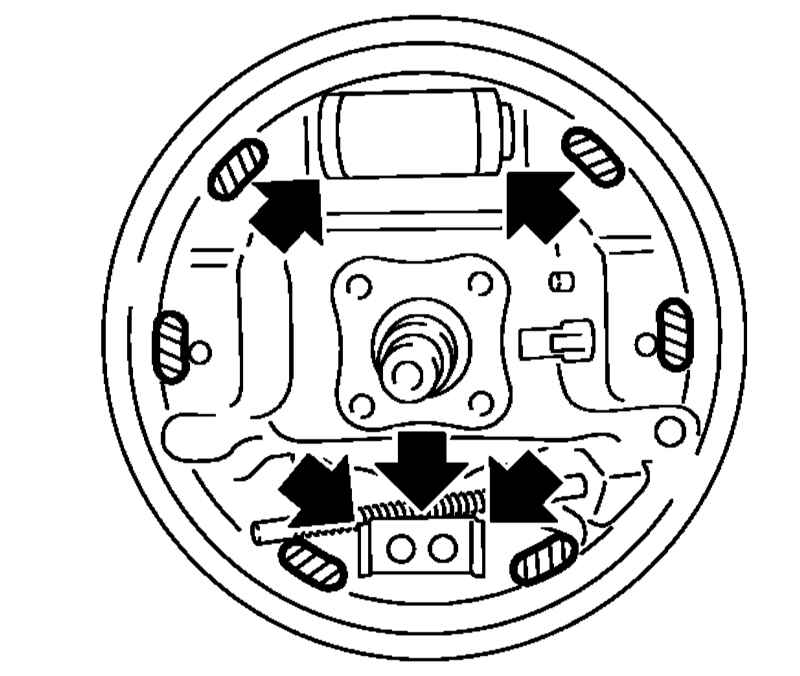

  1. Нанесите смазку Nissan KRF0000005 на скользящие поверхности тормозных башмаков и на указанные на иллюстрации поверхности тормозного щита.
  1. Укоротите разжимную планку, вращая ее наконечник.

Разжимная планка на левой/правой стороне автомобиля имеет соответственно левую/правую резьбу.

  1. Подсоедините к колодкам разжимную планку и стяжные пружины. Подсоедините трос стояночного тормоза.
  2. Установите сборку колодок, стараясь не повредить при этом защитные колпачки колесного цилиндра, и удостоверьтесь, что правильности установки компонентов.
  3. Установите тормозной барабан (см. Раздел Снятие и установка ступичной сборки заднего колеса).
  4. Отрегулируйте стояночный тормоз. Если снимался колесный цилиндр, прокачайте тормозную систему (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).
