13.1.10. Снятие, установка и регулировка двери задка и сопряженных с ней компонентовСнятие и установка двери, стойки и ударника замка
|
|
- Снимите панель отделки двери задка (см. Раздел Снятие и установка панелей отделки дверей).
- Разъедините разъемы внутри двери, высвободите электропроводку из фиксаторов и вытяните ее из двери.
|

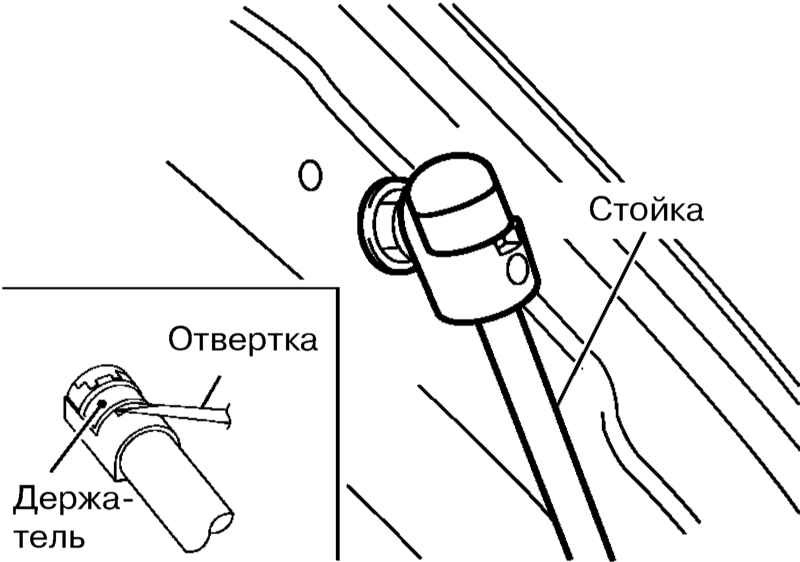

- Удерживая дверь задка, снимите отверткой верхние держатели стойки двери и снимите стойку с шарнира.
|
|

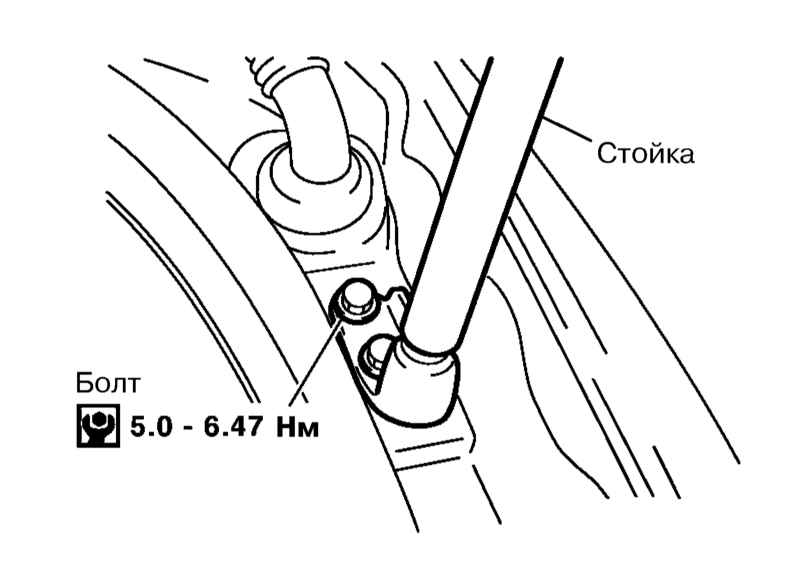

- При необходимости снятия стойки выверните болты ее крепления к кузову.
|
|

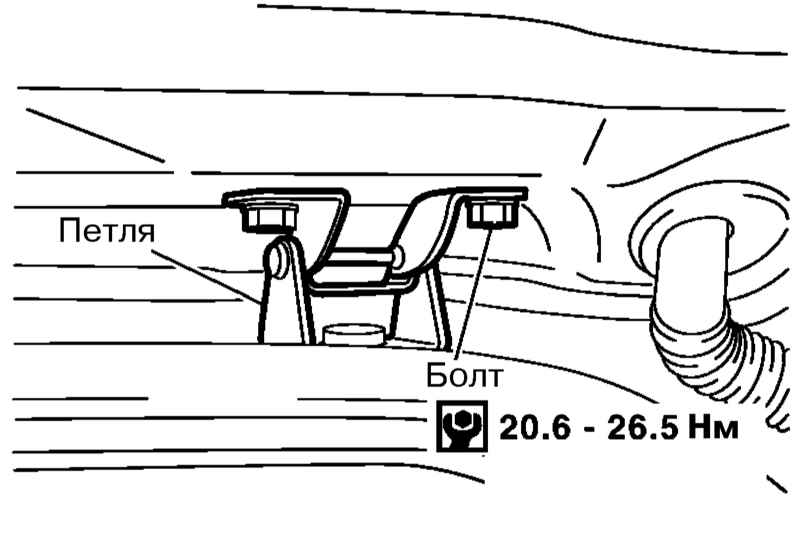

- Выверните болты крепления петель двери задка к кузову и снимите дверь.
|
|

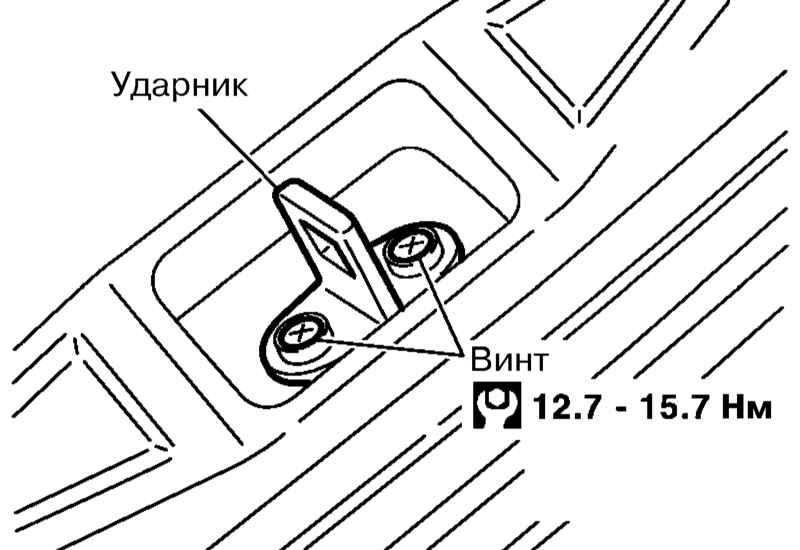

- При необходимости выверните винты и снимите ударник замка двери задка, предварительно сняв нижнюю планку отдели проема двери задка.
|
- Установка производится в обратном порядке. В заключение отрегулируйте положение двери.
|
|
Снятие и установка замка
|
|
- При снятой панели отделки двери задка разъедините разъем электропроводки замка двери.
|

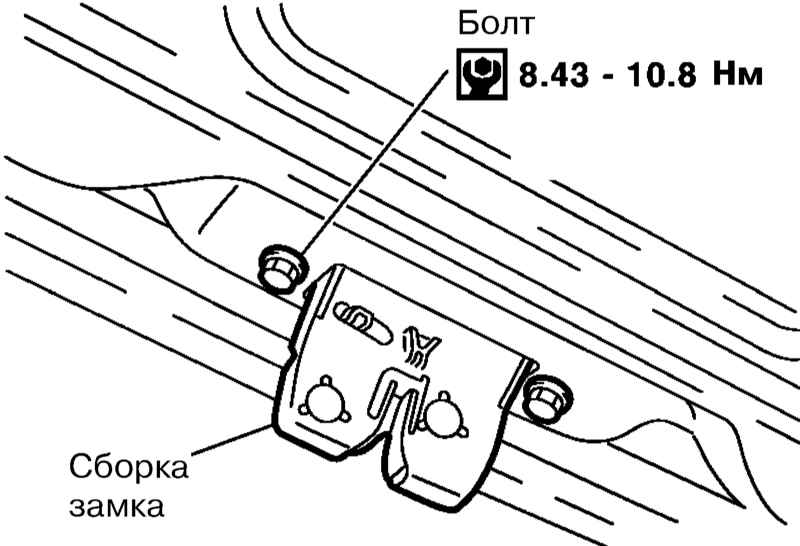

- Выверните болты и снимите сборку замка изнутри двери.
|
- Установка производится в обратном порядке. В заключение проверьте и при необходимости отрегулируйте работу замка.
|
|
Снятие и установка и ручки двери задка
|
|
- Снимите панель отделки двери задка.

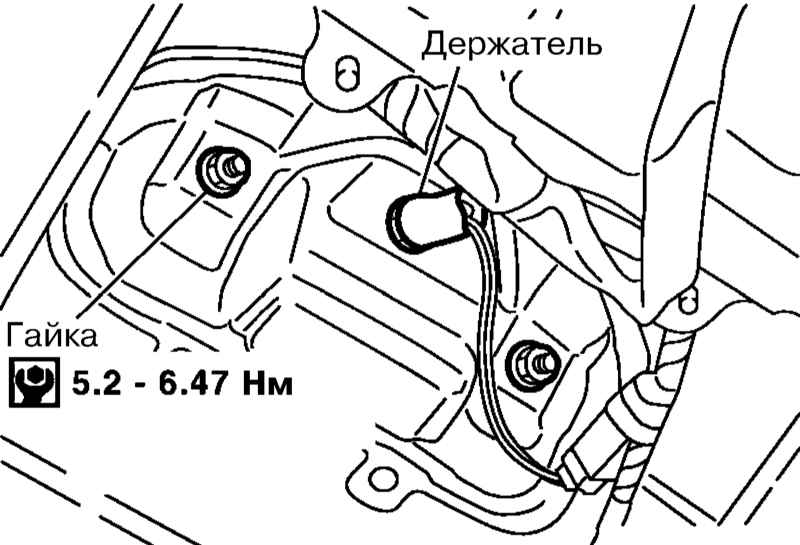

- На моделях с системой «Intelligent Key» снимите ее приемник, а также держатели и разъемы ее электропроводки в двери задка.
|
- Отдайте гайки крепления ручки и снимите ее.
|
|

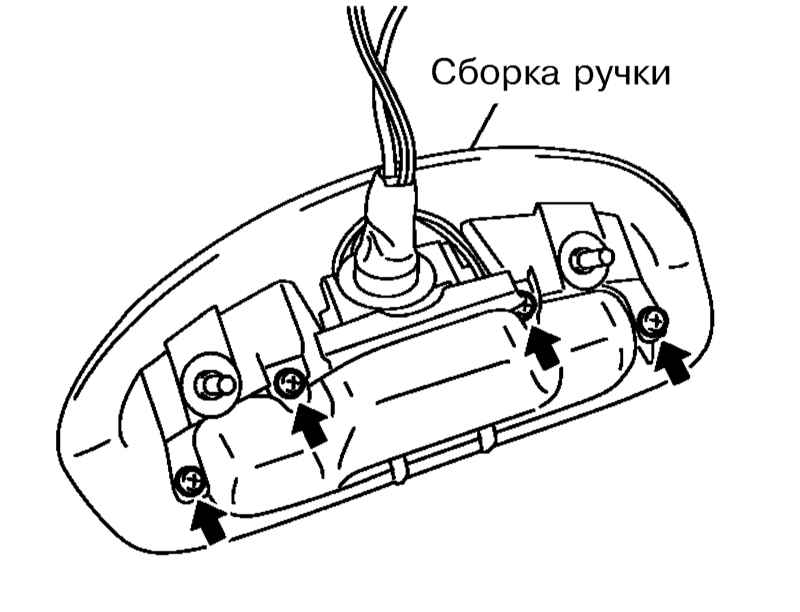

- При необходимости выверните винты и разберите ручку.
|
- Установка производится в обратном порядке.
|
|
Регулировка
|
|
|
|
- Снимите нижнюю планку отдели проема двери задка и ослабьте винты крепления ударника замка двери задка.
|
|

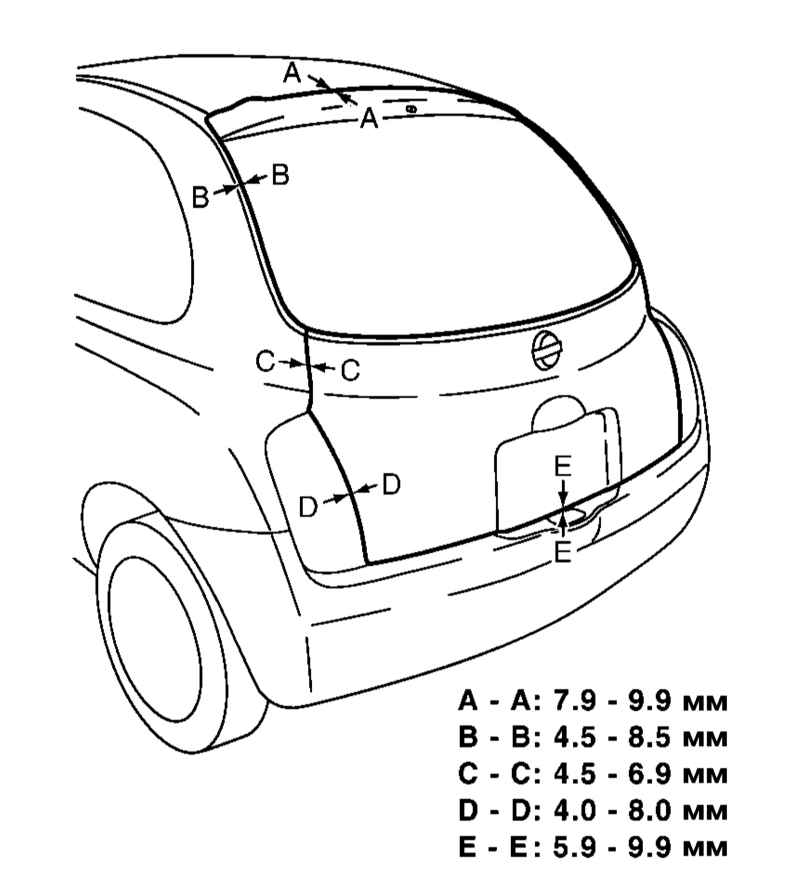

- Перемещая ударник, отрегулируйте положение двери задка в проеме в соответствии с иллюстрацией. При этом разница вежду зазорами B // C // D слева и справа не должна превышать соответственно 2 // 1.5 // 2 мм.
|
|

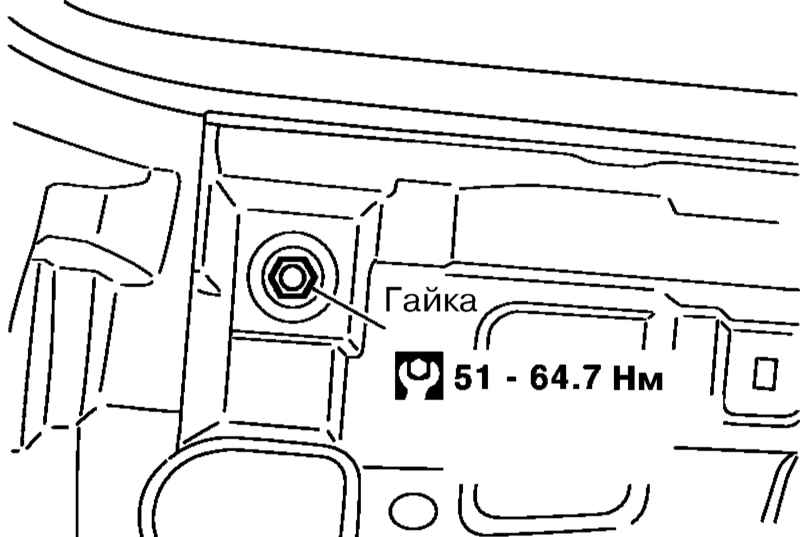

- Если перемещением ударника добиться правильного положения двери не удается, отдайте гайки крепления петель двери задка к кузову.
|
- После регулировки затяните крепеж с требуемыми усилиями.
|
|
|
