13.1.7. Снятие и установка опорных балок радиатора

Верхняя

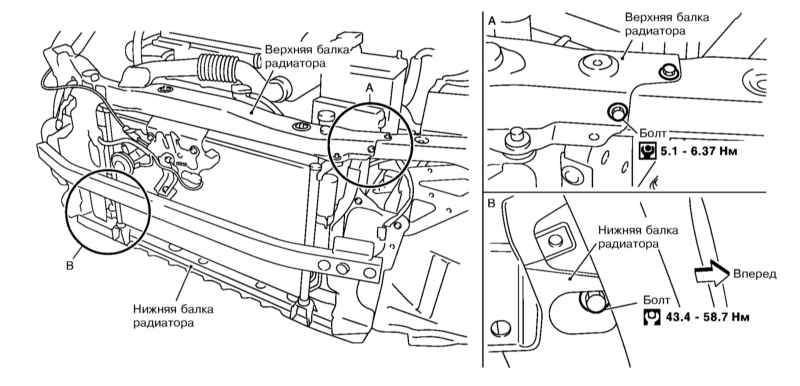

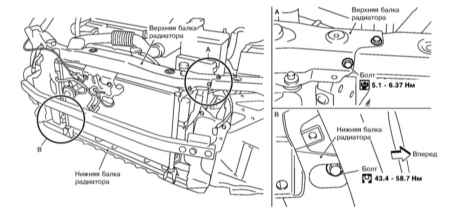

Крепеж опорных балок радиатора

ПОРЯДОК ВЫПОЛНЕНИЯ

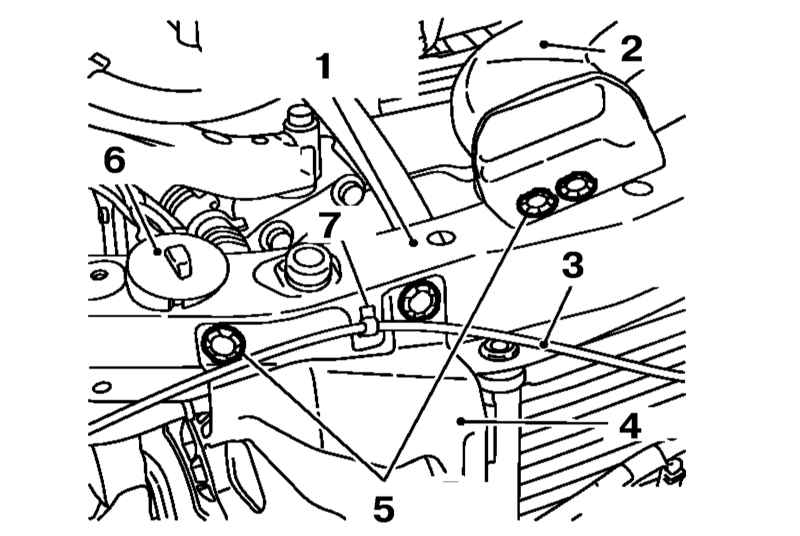

Снимите фары (см. Главу Бортовое электрооборудование). Снимите сборку замка капота и кронштейн замка (см. Раздел Снятие и установка замков капота и лючка топливной заливной горловины). Снимите с верхней опорной балки радиатора фиксаторы троса привода замка капота и фиксаторы рукава воздухозаборника. 1 — Верхняя балка 2 — Рукав 3 — Трос 4 — Воздуховод 5 — Фиксаторы 6 — Крышка 7 — Фиксатор Снимите крышку резервуара омывающей жидкости и стяните вниз горловину резервуара. Выверните боты и снимите верхнюю опорную балку радиатора (см. иллюстрацию Крепеж опорных балок радиатора). Установка производится в обратном порядке.

Нижняя

ПОРЯДОК ВЫПОЛНЕНИЯ

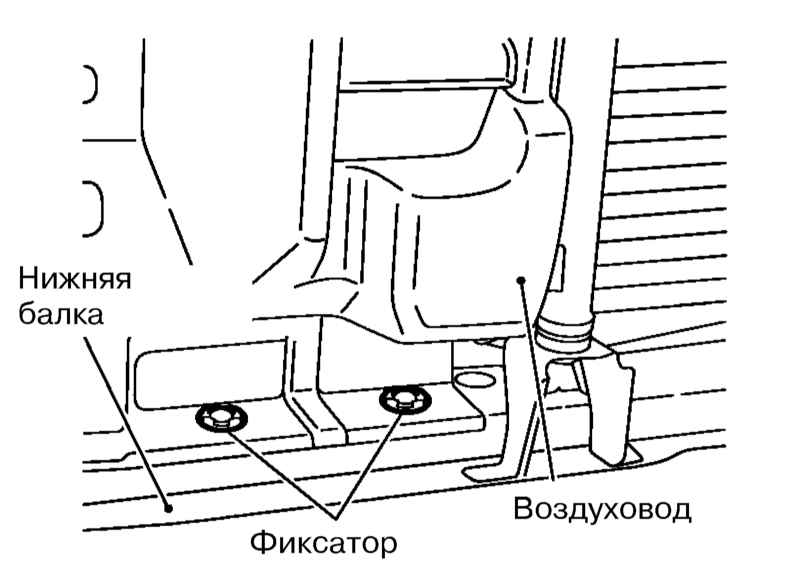

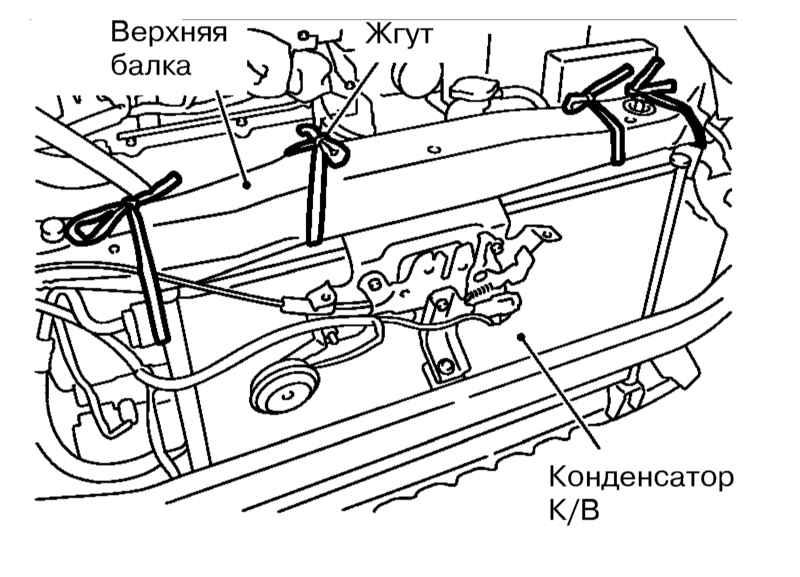

Снимите решетки радиатора (см. Снятие и установка декоративной решетки радиатора) и фиксаторы наверху воздуховода. 1 — Верхняя балка 2 — Рукав 3 — Трос 4 — Воздуховод 5 — Фиксаторы 6 — Крышка 7 — Фиксатор Снимите нижние фиксаторы переднего бампера (см. Раздел Снятие и установка переднего бампера и переднего спойлера). Выверните винты, снимите фиксаторы и отделите накладку бампера от локеров (см. Раздел Снятие и установка переднего бампера и переднего спойлера). Закрепите жгутами радиатор и конденсатор К/В на верхней опорной балке радиатора. Выверните болты (см. иллюстрацию Крепеж опорных балок радиатора) и снимите нижнюю опорную балку. Снимите нижние фиксаторы воздуховода. Установка производится в обратном порядке.
