15. Схемы электрооборудования

Обозначение цветов электропроводки

B Черный
W Белый
R Красный
G Зеленый
L Синий
Y Желтый
LG Светло-зеленый
BR Коричневый
OR, O Оранжевый
P Розовый
PU, V Фиолетовый
GY, GR Серый
SB Голубой
CH Темно-коричневый
DG Темно-зеленый

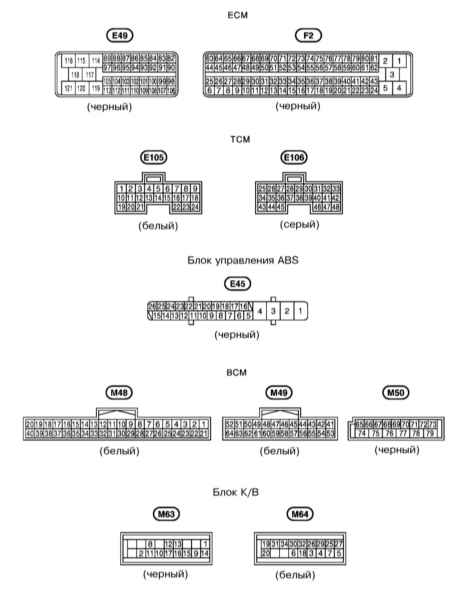

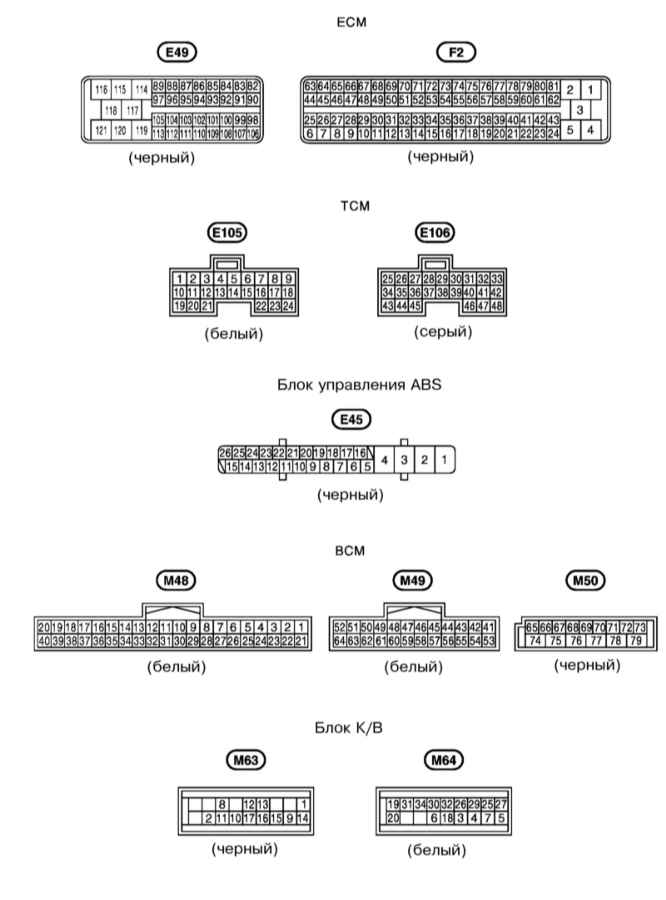

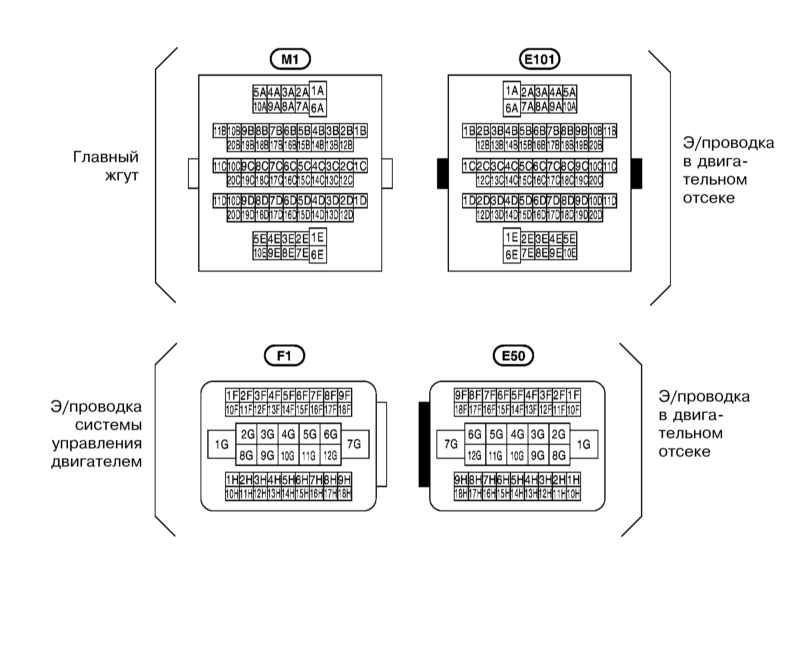

Нумерация клемм многоконтактных разъемов

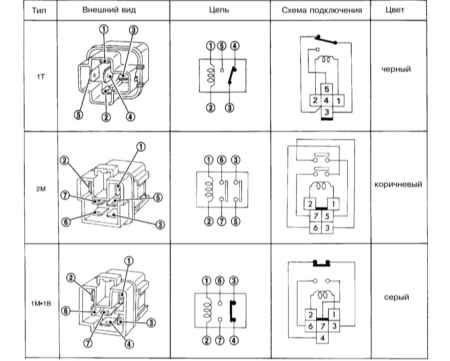

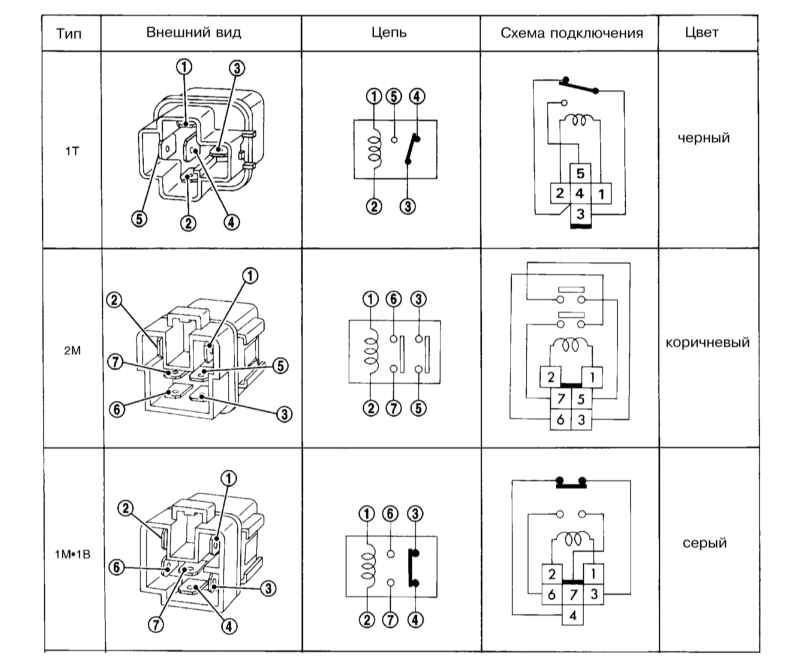

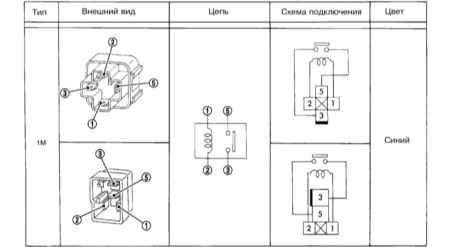

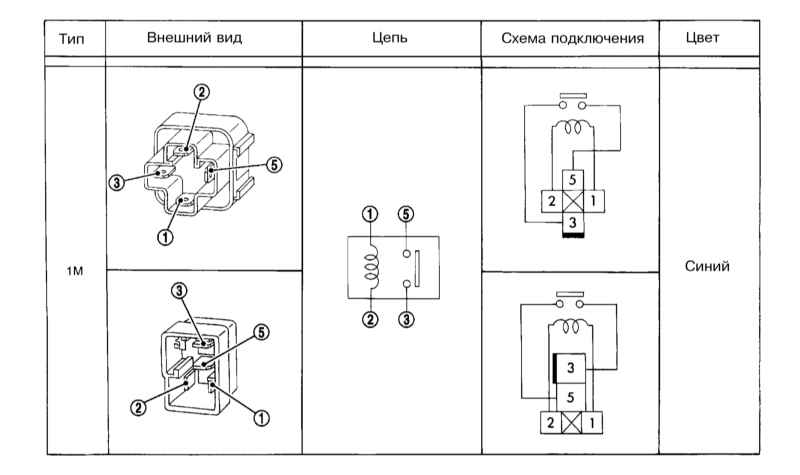

Схемы подключения реле

Нумерация клемм некоторых реле может отличаться от указанной в таблице.


Схемы прокладки жгутов электропроводки и расположения их компонентов

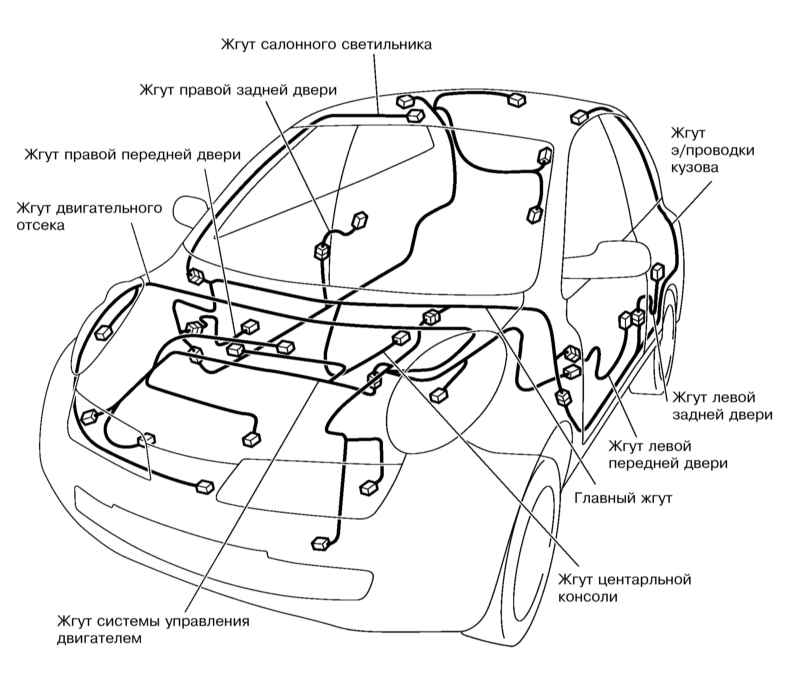

Схема прокладки жгутов электропроводки

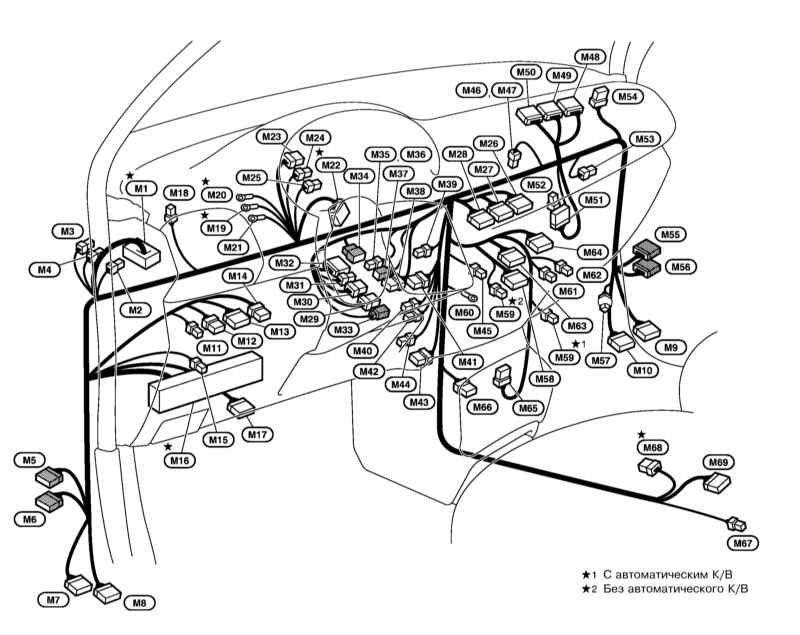

Главный жгут электропроводки

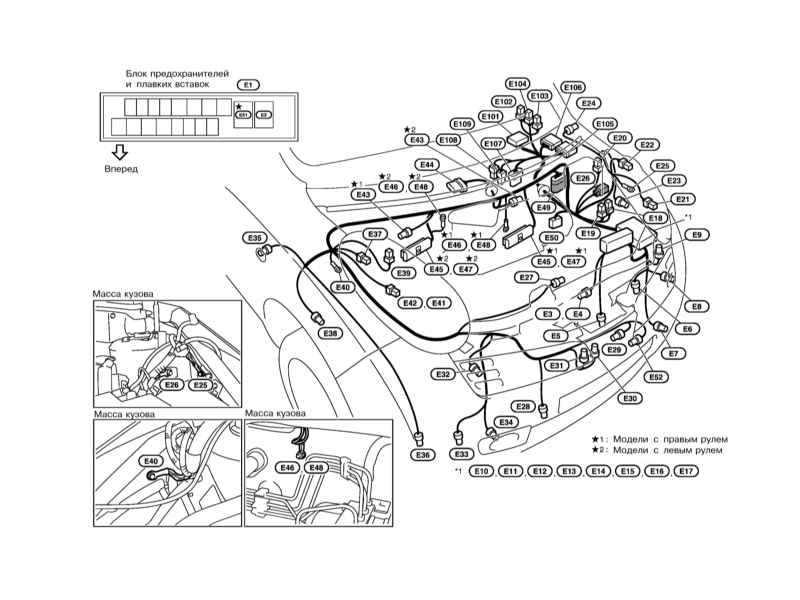

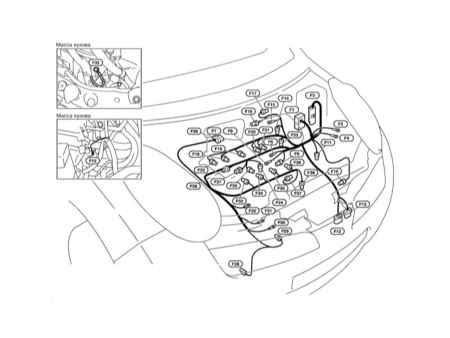

Жгут электропроводки двигательного отсека

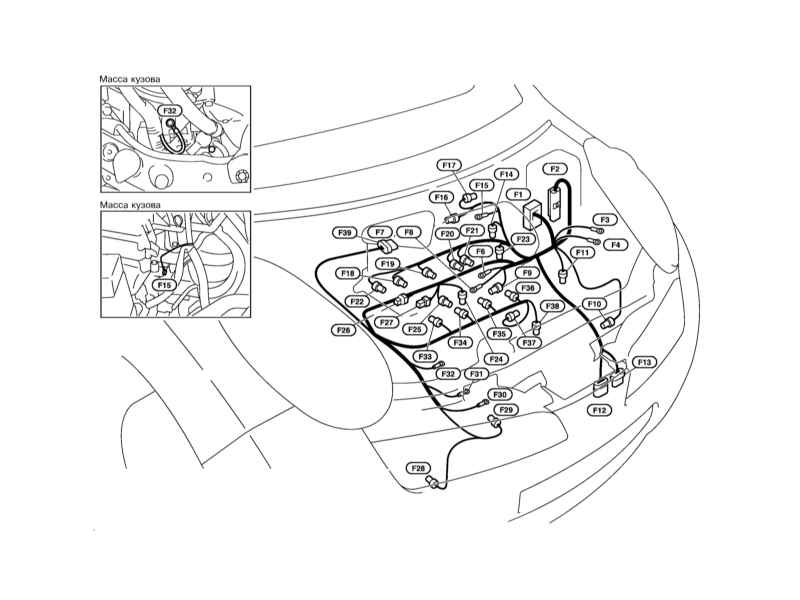

Жгут электропроводки системы управления двигателем

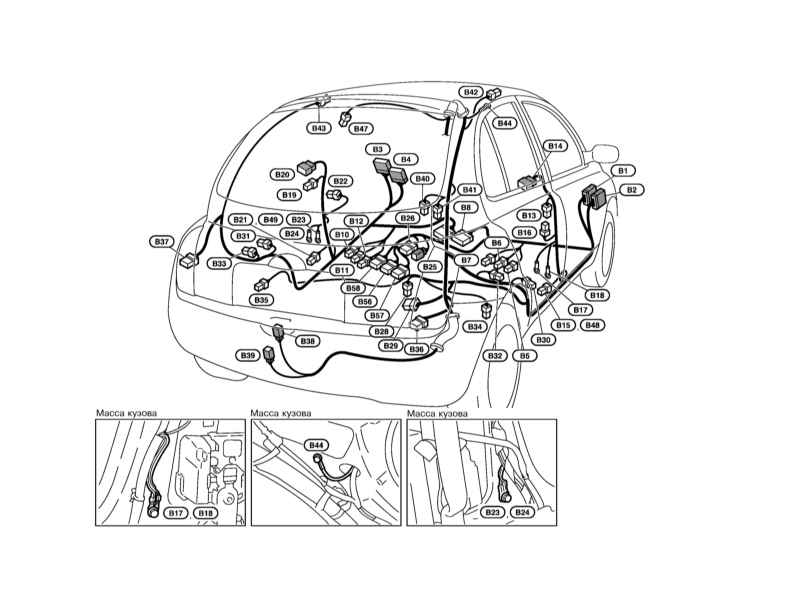

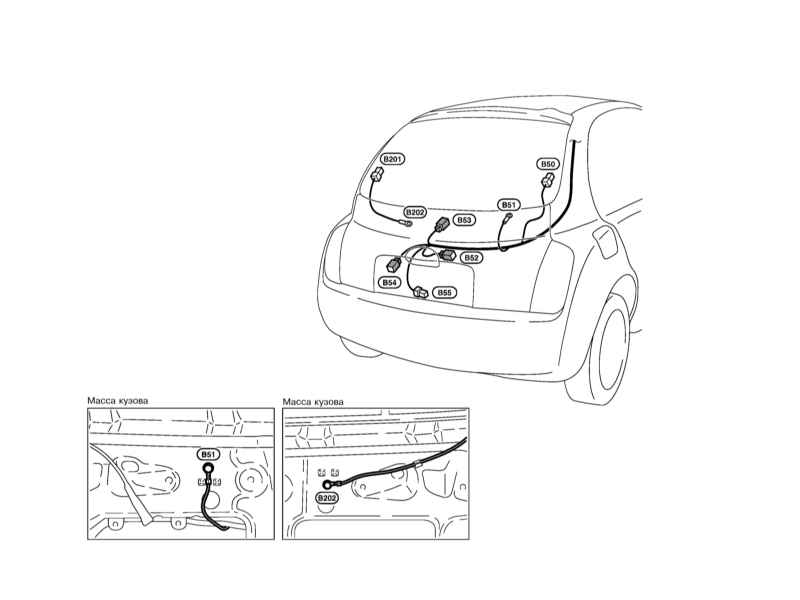

Жгут электропроводки кузова, часть 1

Жгут электропроводки кузова, часть 2

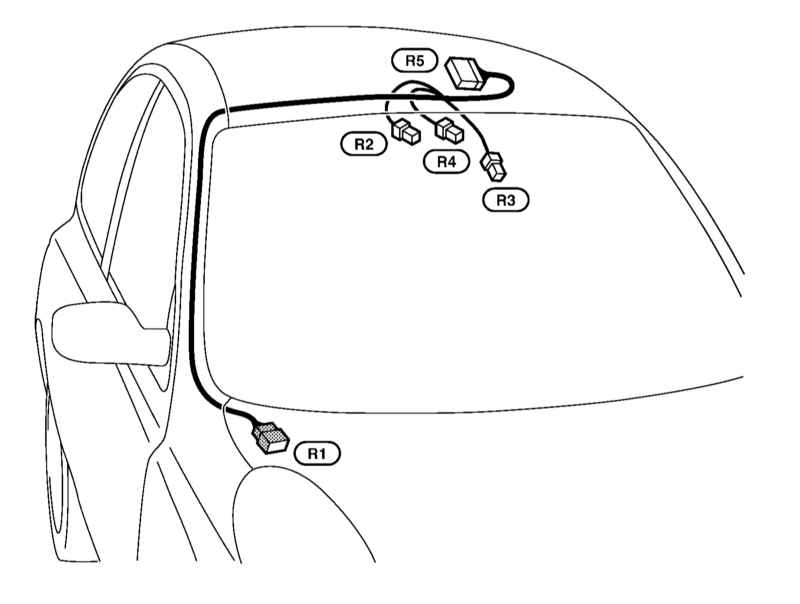

Жгут электропроводки салона

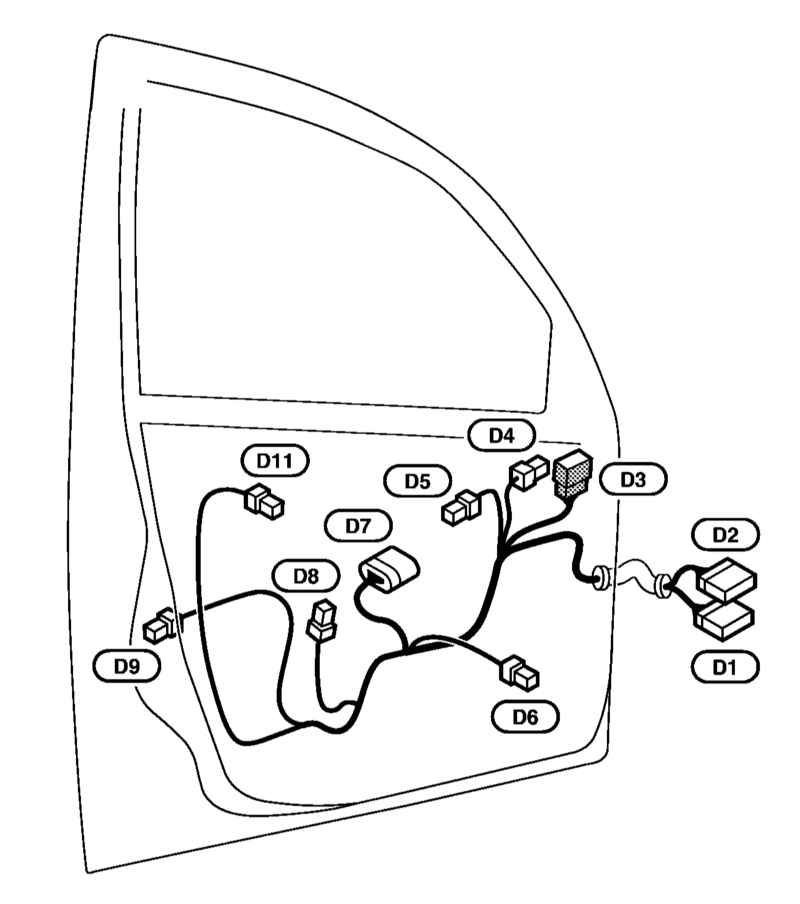

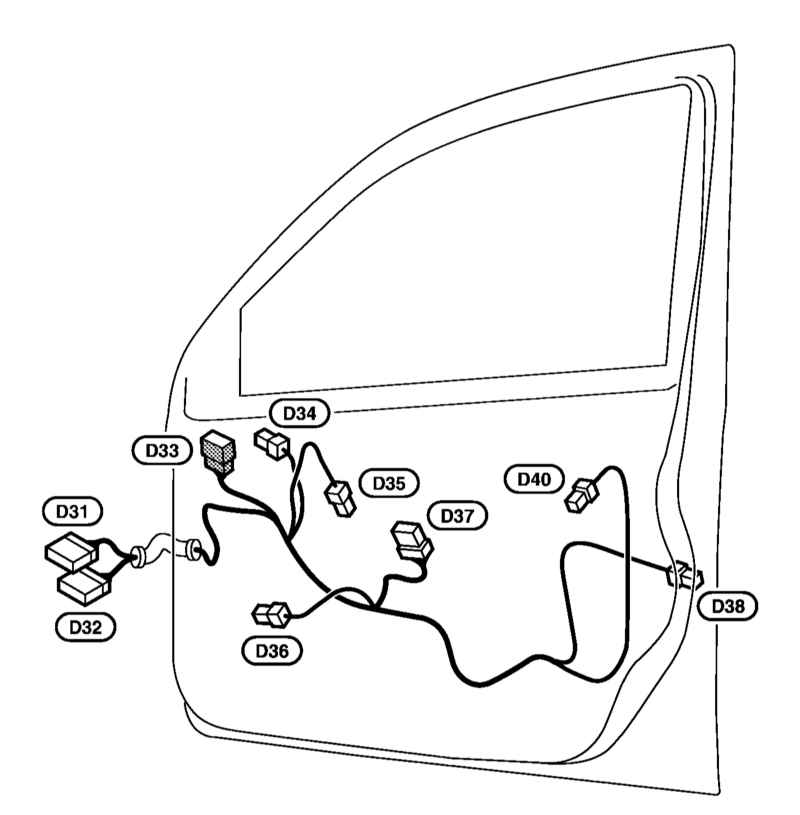

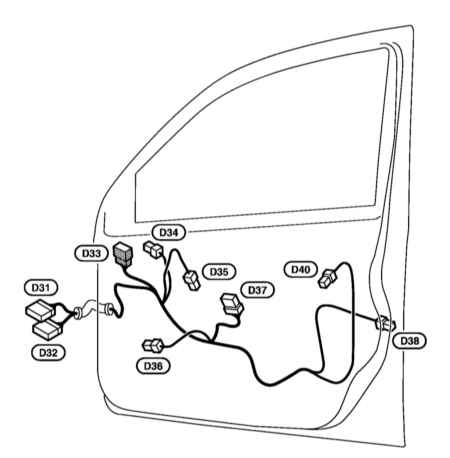

Жгут электропроводки левой передней двери

Жгут электропроводки правой передней двери

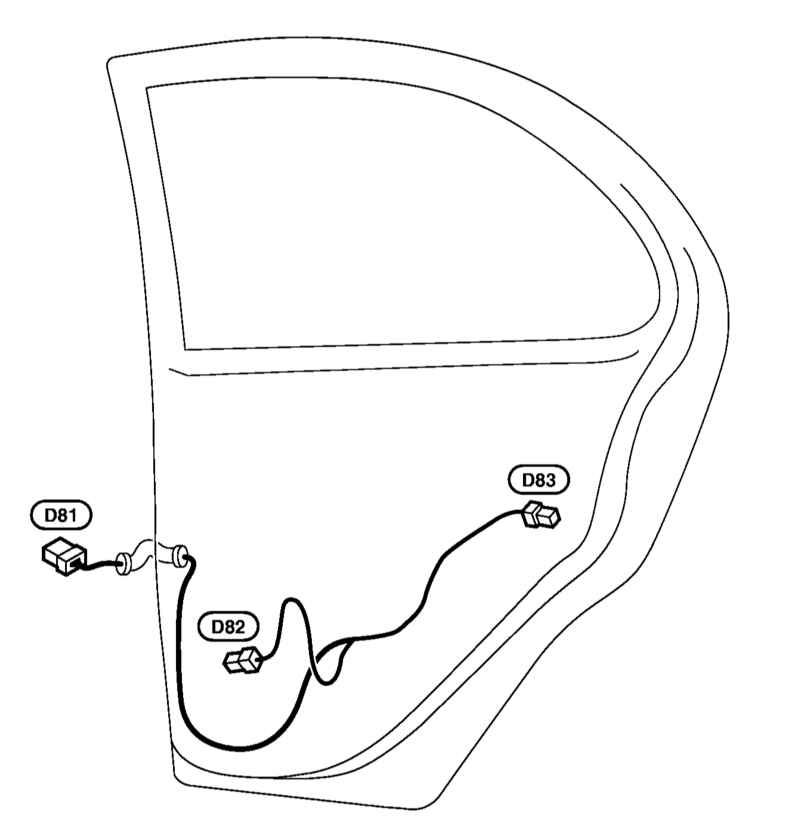

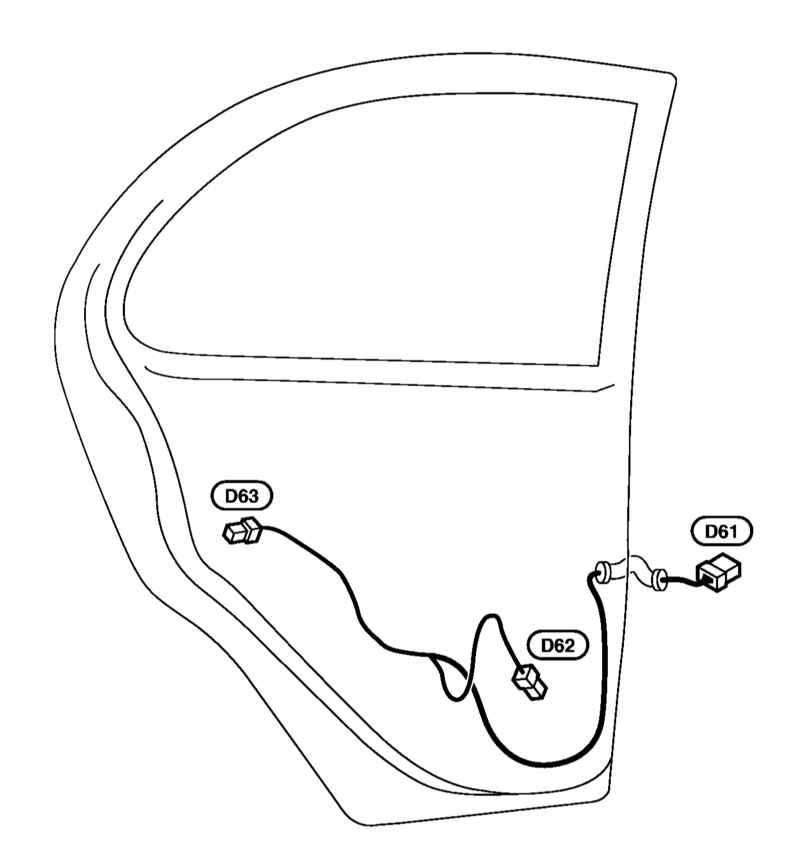

Жгут электропроводки левой задней двери

Жгут электропроводки правой задней двери

Аббревиатуры, используемые на схемах

1STSIG - 4STSIG Сигналы 1-й – 4-й передач АТ
A/C Кондиционер воздуха
A/WIP Очистители и омыватели ветрового стекла
AP/SEN Датчик MAP
APPS1 - APPS1 Датчики 1-3 положения педали газа
AUDIO Аудиоблок
BA/FTS Датчик температуры ATF и обеспечение питания блока TCM
BACK/L Фонарь заднего хода
BRK/SW Д/В стоп-сигналов
CHARGE Система заряда
CHIME Предупредительные зуммеры
CIGAR Прикуриватель
COMBSW Комбинированный переключатель
COOL/F Вентилятор системы охлаждения двигателя
D/COMP Путевой компьютер
D/LOCK Единый замок
DEF Обогрев заднего стекла
DTRL Фары DRL
ECM/PW Обеспечение питанием блока ECM
ECTS Датчик ECT
ENGSS Сигнал частоты оборотов коленчатого вала
EPS Электрический усилитель рулевого управления
ETC1 Электронное управление дроссельной заслонкой
ETC2 Реле э/мотора привода дроссельной заслонки
ETC3 Э/мотор привода дроссельной заслонки
F/FOG Противотуманные фары
F/FUMP Топливный насос
FTS Датчик температуры ATF
FUEL Система впрыска топлива
H/AIM Регулировка наклона фар
H/LAMP Фары
H/SEAT Сиденья с подогревом
HEATER Отопитель
HLC Омывание фар
HO2S1 Докаталитический лямбда-зонд
HO2S1H Нагреватель докаталитического лямбда-зонда
HO2S2 Посткаталитический лямбда-зонд
HO2S2H Нагреватель докаталитического лямбда-зонда
HORN Клаксон
I/KEY Система «Intelligent Key»
IATS Датчик IAT
IGNSYS Система зажигания
ILL Подсветка приборов
INJECT Инжектор топлива
INT/L Внутреннее освещение
IVC Э/м клапан регулировки фаз впускных клапанов
LPSV Э/м клапан регулировки давления в линиях АТ
MAIN Главные цепи питания и заземления
METER Комбинация приборов
MIL/DL К/Л неисправностей и диагностический разъем
MIRROR Наружное зеркало заднего вида
MULTI Дистанционное управление
NAVI Аудио- и навигационная системы
NONDTC Неопределяемые пункты
OVRCSV Э/м клапан обгонной муфты АТ
PGC/V Э/м клапан управления продувкой адсорбера системы EVAP
PHASE Датчик CMP
PNP/SW Датчик PNP
POS Датчик CKP
POWER Цепь распределения питания
PRWIRE Подготовленная электропроводка
R/FOG Задний туманный фонарь
RP/SEN Датчик давления хладагента
S/LOCK Дополнительный замок
SHIFT Блокировка переключения режимов АТ
SROOF Верхний люк
SSV/A Э/м клапан A переключения режимов АТ
SSV/B Э/м клапан B переключения режимов АТ
START Система запуска двигателя
STOP/L Стоп-сигнал
SW/ILL Подсветка переключателя стеклоподъемника
TAIL/L габаритные огни и подсветка номерного знака
TCV Э/м клапан муфты гидротрансформатора АТ
TPS1 - TPS1 Активаторы 1-3 дроссельной заслонки
TURN Указатели поворотов
VSSAT Датчик скорости автомобиля (датчик оборотов АТ)
VSSMTR Спидометр
WARN Контрольные лампы
WINDOW Стеклоподъемник
WIP/R Очиститель и омыватель заднего стекла
WIPER Очистители и омыватели ветрового стекла
