6.1.4. Снятие и установка компонентов впускного воздушного тракта

Снятие

Описание снятия и установки корпуса воздухоочистителя и замены фильтрующего элемента приведено в Разделе Замена фильтрующего элемента воздухоочистителя; описание снятия и установки впускного трубопровода приведено в Разделе Снятие и установка впускного трубопровода.

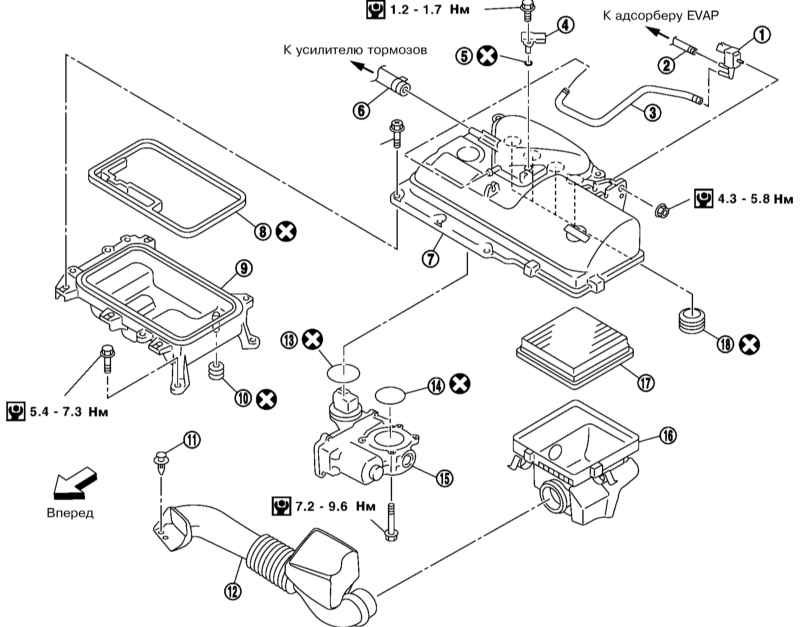

Компоненты впускного воздушного тракта

1 — Э/м клапан управления продувкой абсорбера EVAP
2,3,6 — Вакуумный шланг
4 — Датчик MAP
5 — Уплотнительное кольцо
7/9 — Верхняя/нижняя крышка корпуса воздухоочистителя
8,10,13,14,18 — Прокладка

11 — Фиксатор
12 — Рукав воздухозаборника
15 — Активатор дроссельной заслонки
16 — Корпус воздухоочистителя
17 — Фильтрующий элемент воздухоочистителя


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъедините разъем электропроводки датчика MAP и снимите датчик.
  2. Разъедините разъем электропроводки и вакуумный шланг, а затем – э/м клапан управления продувкой абсорбера EVAP.
  3. Снимите рукав воздухозаборника. Для этого снимите фиксаторы в его передней части, поверните его на угол примерно 90 град. и вытяните из корпуса воздухоочистителя.
  4. Снимите корпус воздухоочистителя вместе с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и шланг сапуна трансмиссии.
  1. Снимите крышки воздухоочистителя в сборе со впускного трубопровода, потянув их вверх с равномерно приложенным усилием. Для этого предварительно отделите разъем электропроводки от активатора дроссельной заслонки, отделите вакуумный шланг усилителя тормозов и выверните болты в последовательности, обратной, указанной на иллюстрации.

После снятия закупорьте открытые отверстия во впускном трубопроводе, чтобы в них не попала грязь.


  1. Выверните стяжные болты крышек воздухоочистителя в последовательности, обратной, указанной на иллюстрации. Отделите крышки друг от друга.
  1. Снимите с верхней крышки воздухоочистителя активатор дроссельной заслонки. Не разбирайте активатор и не подвергайте его силовым воздействиям.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

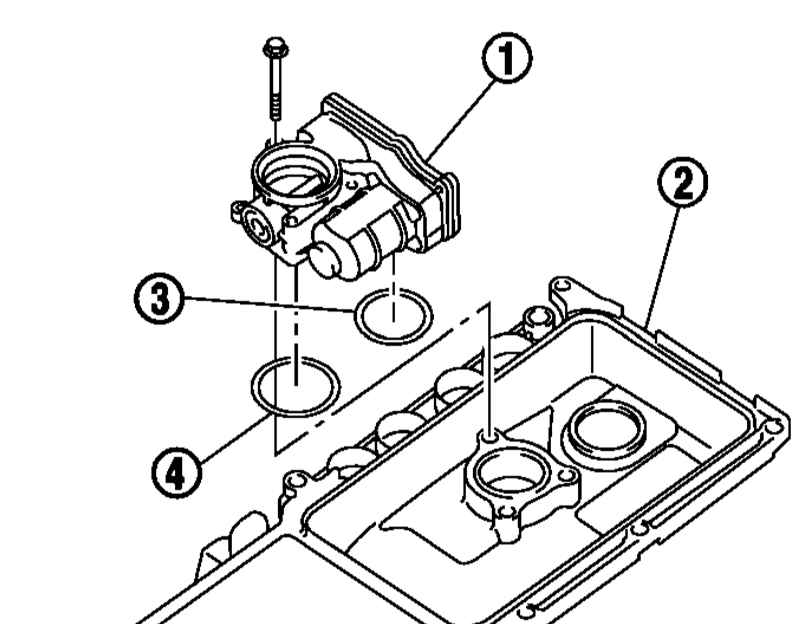

  1. Установите активатор (1) дроссельной заслонки на верхнюю крышку (2) воздухоочистителя. Для этого установите прокладку (3) на фланец, затем прокладку (4) на наружный паз в канале дроссельной заслонки со стороны верхней крышки воздухоочистителя, и в заключение затяните болты крепления активатора. После отсоединения электропроводки активатора следует запрограммировать положение закрытой дроссельной заслонки и положение холостого хода (см. Раздел Программирование опорных значений для системы управления двигателем).

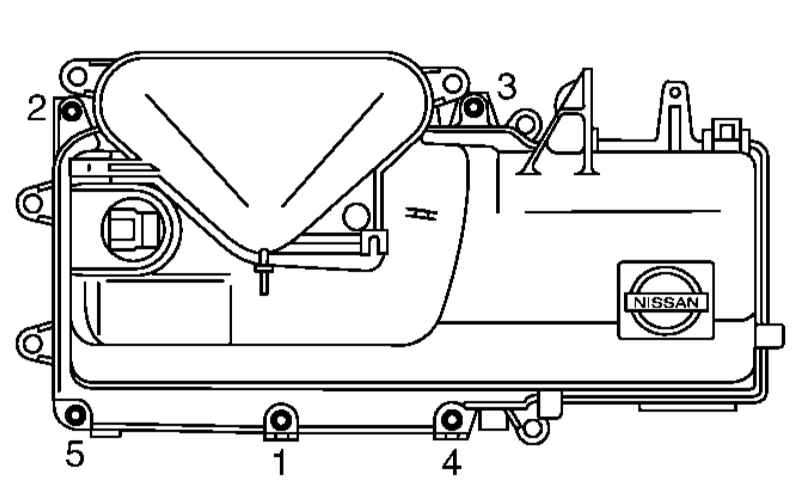

  1. Затяните стяжные болты крышек воздухоочистителя в последовательности, указанной на иллюстрации сначала с усилием 1.9 ÷ 2.2 Н•м, а затем с усилием 3.8 ÷ 4.4 Н•м.
  1. Установите сборку крышек воздухоочистителя на впускной трубопровод, как описано ниже в пунктах 4-6.

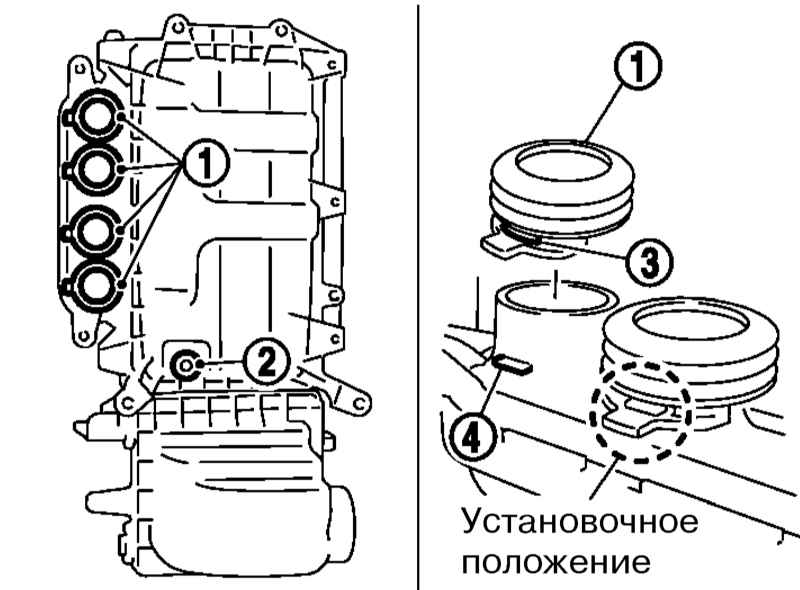

  1. Установите прокладки (1) на впускной трубопровод и прокладку (2) на канал PCV. Выступ (4) на корпусе должен входить в прорезь (3) на прокладке.
  1. Поместите сборку крышек воздухоочистителя на впускной трубопровод, одновременно вставляя выступы в задней части в отверстия в канале PCV на крышке головки цилиндров.

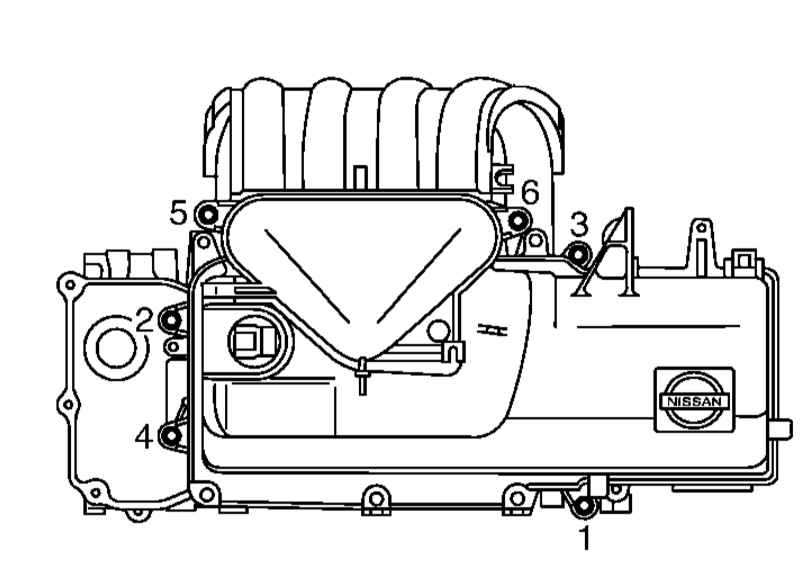

  1. Затяните болты крепления крышек воздухоочистителя в последовательности, указанной на иллюстрации.
  1. Установите корпус воздухоочистителя с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и подсоедините к нему рукав воздухозаборника.
  2. Установите э/м клапан управления продувкой абсорбера EVAP и датчик MAP. Удостоверьтесь, что уплотнительное кольцо датчика MAP и его сопрягаемые поверхности чистые.
