11.7. Суппорт переднего тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и установите на подставки.
2. Снимите колесо.
3. Для снижения потерь жидкости плотно заверните пробку бачка проложив полиэтиленовую пленку, или пережмите шланги.
4. Очистите кольцевой штуцер шланга и отверните болт.
5. Снимите две прокладки.
6. Снимите колодки.
7. Отверните верхний палец суппорта.
8. Снимите суппорт.
9. При необходимости можно снять кронштейн суппорта.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно очистите суппорт.
2. Достаньте пальцы за головки болтов, которые вверните в пальцы.
3. Снимите резиновые чехлы пальцев.
4. Снимите стопорное кольцо и чехол цилиндра.
5. Извлеките поршень, подав воздух от насоса в отверстие штуцера.

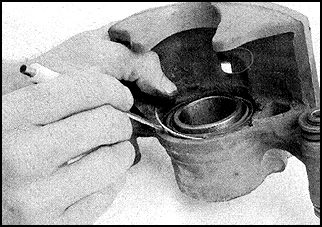

6. Деревянной палочкой достаньте уплотнитель цилиндра.
7. Промойте все детали в чистой тормозной жидкости или спирте.
8. Все уплотнители и чехлы подлежат обязательной замене.
9. Проверьте состояние суппорта, особенно тщательно осмотрите поршень и внутреннюю поверхность цилиндра, изношенные детали замените. Суппорт или кронштейн суппорта отдельно в запчасти не поставляются.
10. Мелкие дефекты на цилиндре устраняются полировкой мелкой шкуркой, тогда как поршень с этими же дефектами подлежит обязательной замене. Полировать поршень запрещается.
11. Проверьте состояние резьб на пальцах суппорта, люфт пальцев в суппорте должен отсутствовать.
12. Продуйте каналы в суппорте.
13. Перед сборкой проверьте чистоту всех деталей.
14. Окуните уплотнитель цилиндра в жидкость и установите в канавку цилиндра.
15. Оденьте кромку чехла в канавку цилиндра, смажьте тормозной жидкостью поршень и цилиндр, установите поршень в цилиндр и оденьте вторую кромку чехла на поршень.
16. Оденьте новые чехлы на пальцы суппорта, перед установкой в суппорт смажьте пальцы тормозной жидкостью.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите кронштейн суппорта, затяните болты.
2. Установите суппорт, смажьте резьбу болта верхнего пальца фиксирующим составом и заверните болт с заданным моментом.
3. Установите колодки.
4. Проверьте свободу перемещения суппорта в кронштейне.
5. Присоедините шланг, установив две прокладки и затянув болт кольцевого штуцера.
6. Удалите полиэтиленовую прокладку из пробки бачка (или снимите хомуты со шлангов).
7. Удалите воздух из гидропривода тормоза колеса (если не нарушалась целостность других контуров).
8. Нажмите несколько раз на педаль тормоза.
9. Установите колесо, опустите автомобиль.
