| Замок |
| 1. Отсоедините батарею от массы. |
| 2. Снимите внутренние панели крышки. |
| 3. Отсоедините от замка тяги привода. |
| 4. Рассоедините разъем выключателя
освещения багажника. |
| 5. Отверните два болта и достаньте
замок через проем в крышке. |
| 6. Установите замок в обратном порядке,
проследив за правильностью установки тяг. |
| Выключатель замка крышки грузового отсека |
| 1. Отсоедините батарею от массы
и снимите внутреннюю панель крышки. |
| 2. Отверните 4 винта крепления накладки
с ручкой изнутри. |
| 3. Отверните гайки и освободите
защелки накладки. |
| 4. Отсоедините разъем освещения
знака. |
| 5. Отсоедините тягу от наружной
ручки, снимите накладку с наружной стороны крышки, достаньте уплотнители
проводов знака из отверстий в крышке. |
| 6. Отсоедините тягу от замка крышки. |
 |

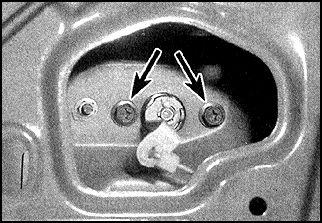

7. Отверните две гайки (показаны
стрелками) и достаньте выключатель замка снаружи крышки. Снимите прокладку. |
| 8. Установите выключатель замка
в обратном порядке. Замените прокладку, проверьте правильность соединения
тяг, проверьте работу замка. |
| Фиксатор замка |
| 1. Отсоедините защелки и снимите
заднюю накладку грузового отсека. |
| 2. Отверните два болта и снимите
фиксатор. |
| 3. Установите фиксатор в обратном
порядке. |
| Наружная рукоятка грузового отсека |
| 1. Отсоедините батарею от массы
и снимите внутреннюю панель крышки. |
| 2. Отверните 4 винта крепления накладки
с ручкой изнутри. |
| 3. Отверните гайки и освободите
защелки накладки. |
| 4. Отверните два винта и снимите
рукоятку. |
| 5. Установите рукоятку в обратном
порядке. Проверьте правильность соединения тяг, проверьте работу замка. |
