11.3. Тяга управления трансмиссией - регулировка

Автомобили с напольным селектором
1. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями, то тягу необходимо отрегулировать.
2. Переведите селектор в положение Р.
3. Отпустите контргайки (фото).
Заднеприводные автомобили
4. Затяните контргайку X (фото) до упора в кронштейн селектора, нажимая на рычаг в направлении положения R (кнопку не нажимать).
5. Отверните контргайку X на 1 /2-1/4 оборота и затяните с заданным моментом.
Полноприводные автомобили с 1987 г.
6. Нажимая на рычаг в направлении положения R (кнопку не нажимать), подтяните винтовую стяжку до тех пор пока стяжка не совместится с жилой троса (фото).
7. Отверните стяжку на 1 оборот и затяните контргайки с заданным моментом.

2.11 Контргайки тяги автоматической трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке
2.11 Контргайки тяги автоматической трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке

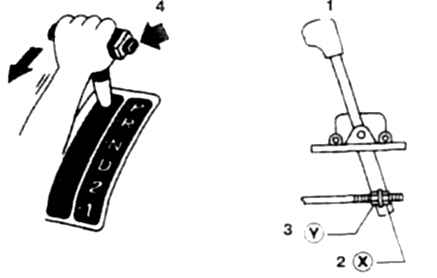

2.5 Регулировка тяги в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.) 1.  Сектор
2.5 Регулировка тяги в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.) 1.  Сектор "Р"         2. Контргайка X 3. Контргайка Y 4. Не нажимать


2.6 Регулировка тяги трансмиссии на полноприводных автомобилях (с 1987 г).
2.6 Регулировка тяги трансмиссии на полноприводных автомобилях (с 1987 г).


8. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора.
Автомобили с селектором на рулевой колонке
9. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями секторов, то тягу необходимо отрегулировать.

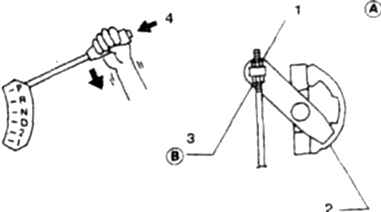

2.12 Регулировка тяги трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке 1. Контргайка А        2. Позиционная пластина  3. Контргайка В   4. Не нажимать
2.12 Регулировка тяги трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке 1. Контргайка А        2. Позиционная пластина  3. Контргайка В   4. Не нажимать

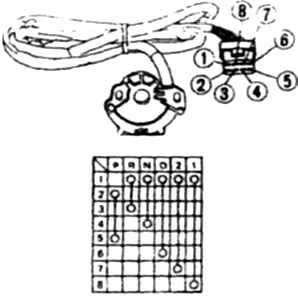

3.3 Проверка цепи между выводами датчика в различных положениях селектора 1.  Диаграмма замкнутых выводов в различных положениях селектора
3.3 Проверка цепи между выводами датчика в различных положениях селектора 1.  Диаграмма замкнутых выводов в различных положениях селектора

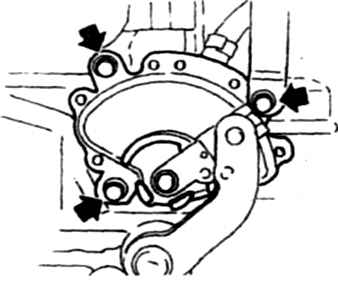

3.5б Типичное расположение болтав блокирующего переключателя(показаны для полноприводных автомобилей 1987 - 88 г.г.)
3.5б Типичное расположение болтав блокирующего переключателя(показаны для полноприводных автомобилей 1987 - 88 г.г.)


10. Переведите селектор в положение Р.
11. Отпустите контргайки (фото).
12. Подтяните контргайку А (фото) до упора в кронштейн, нажимая на рычаг в направлении положения R (кнопку не нажимать).
13. Отверните контргайку А на 2 оборота и затяните гайку В с заданным моментом.
14. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора
